Классификация грузоподъемного оборудования
в зависимости от режима работы

На странице размещена информация о выборе двигателя электрической тали/лебедки в соответствии с FEM 9.682, информация о режимах работы электродвигателей с приведением примера расчета режима, о классификации грузоподъемного оборудования в соответствии с FEM 9.511 c учетом диапазона нагрузок и времени работы. Также приведена информация о степенях защиты электрических компонентов грузоподъемного оборудования в соответствии с EN 60529.


Грузоподъемное оборудование - общая техническая информация







Помимо таких критериев, как грузоподъемность, скорость подъема, энергопоьребление, габаритные размеры и т.п. при выборе электрических талей и лебедок также рассматривается следующее:


1. Выбор двигателя в соответствии с FEM 9.682

В дополнение к крутящему моменту определяющим критерием при оценке электродвигателей талей является выделяемое ими тепло. Здесь могут быть два различных режима (вида) работы.

1.1 Повторно-кратковременный (прерывистый) режим
  • В данном случае работа двигателя представляет собой серию одинаковых циклов, состоящих из периодов нагружения с постоянной нагрузкой и периодов остановки. Выработка тепла зависит от относительного рабочего цикла, то есть от соотношения между периодом работы под нагрузкой, общим временем работы и количеством пусков в час.

    ED= [Период работы/ (Период работы + периоды остановки)] %,
    где ED - коэффициент занятости в %;

  • Количество циклов, которые могут быть совершены при полной нагрузке, рассчитываются так:

    S = 0,3 x ( ED x V/H)%,
    где S - Циклы (в час);
    ED - коэффициент занятости в %;
    V - скорость подъема в м/мин;
    H - средняя высота подъема в метрах.

  • Цикл состоит из следующих периодов: подъем, остановка, опускание. Необходимо быть уверенным, что высота подъема не превышает разрешенное значение, которое определяется отношением рабочего цикла к рабочему периоду (в процентах), который теоретически принимается как 10 минут:

    H меньше или = ED x (V/20),
    при этом одновременно не должно превышаться разрешенное количество пусков (стартов). Обычно принимается, что цикл состоит из 6 стартов.


  • 1.2 Кратковременный режим работы
  • В случаях особых условий работы (например - большая высота подъема) период работы должен быть такой продолжительности, чтобы при этом не превышалось допустимое значение температуры двигателя. В таких случаях повторно-кратковременный режим работы должен быть заменен на кратковременный режим работы. В этом случае двигатель тали (или лебедки) работает непрерывно и допускается до 10 стартов за определенный период (обычно 15 мин), после чего должна быть пауза для охлаждения двигателя до комнатной температуры (20-30 град C).


  • 1.3 Пример расчета повторно-кратковременного режима работы
  • Электрическая таль: Скорость подъема - 8 м/мин. Высота подъема - 2,8 м. Коэффициент занятости ED: 50 %.
    Количество циклов в час: S= 0,3x (50x8)/2,8 = 42,8;
    Максимальная высота подъема: H= от 2,8 до (50x8)/20 = 20м;
    Количество стартов: N= (25циклов/час) x (6 стартов/цикл) = 150 стартов/час.


  •                                               ***

    2. Классификация грузоподъемного оборудования в соответствии с FEM 9.511
  • Для оптимального выбора электрической тали / лебедки необходимо знать грузоподъемность и группу режима нагружения. Группа режима обозначает теоретическое время работы механических компонентов тали под полной нагрузкой. Группам режима 1Bm, 1Am, 2m и 3m по FEM соответствует фактическое время работы в часах 400, 800, 1600 и 3200 часов.
  • Если таль работает так, как она классифицирована, то реальное время её эксплуатации будет около 10 лет. После указанного периода будет необходим капитальный ремонт.
  • Для определения группы режима должны быть предварительно определено:

    2.1 Среднее ежедневное время работы
  • Среднее ежедневное время работы может быть оценено или рассчитано следующим образом:
    Время работы в день = (2xHxNxT)/(60xV),
    где H – высота подъема,
    N – циклы в час,
    T – длительность рабочего времени,
    V – скорость подъема в м/мин.


  • 2.2 Диапазон нагрузок
  • Диапазон нагрузок обозначает, какую часть времени таль работает при максимальной нагрузке, а какую часть времени только при минимальных нагрузках. Диапазон нагрузок может быть оценен следующим образом: 1. Легкие; 2. Средние; 3. Тяжелые; 4. Очень тяжелые.

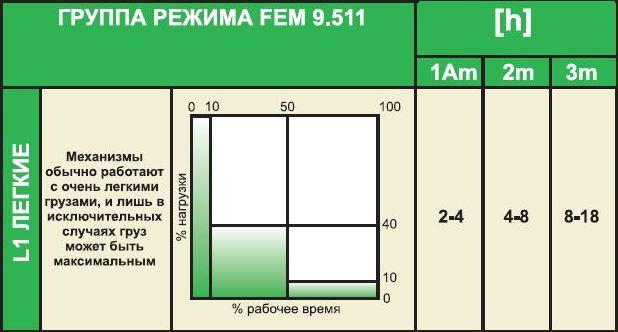

  • группы режима - легкие нагрузки

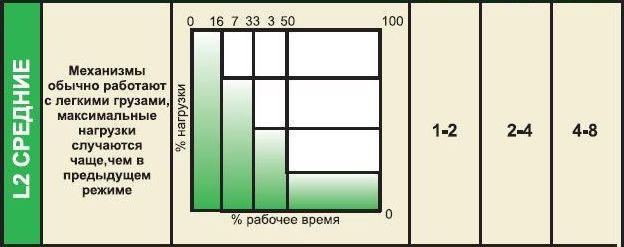

    группы режима - средние нагрузки

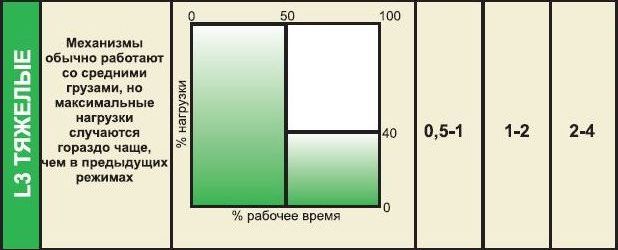

    группы режима - тяжелые нагрузки

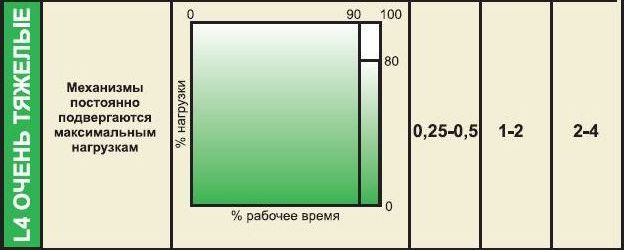

    группы режима - очень тяжелые нагрузки

    2.3 Классификация
  • Группа режима определяется исходя из среднего ежедневного времени работы и диапазона нагрузок.

  •  Диапазон нагрузок  Классификация в соответствии с FEM
    1Bm 1Am 2m 3m
    1. Легкие до 2 ч* 2-4 ч 4-8 ч 8-18 ч
    2. Средние до 1 ч 1-2 ч 2-4 ч 4-8 ч
    3. Тяжелые до 0,5 ч 0,5 - 1 ч 1 - 2 ч 2 - 4 ч
    4. Очень тяжелые до 0,25 ч 0,25 - 0,5 ч 0,5 - 1,0 ч 1 - 2 ч

    * В таблице указано среднее ежедневное время работы в часах в зависимости от диапазона нагрузок для заданных групп режима.


  • В зависимости от области применения и исходя из приведенной выше таблицы можно (условно) предложить следующую классификацию электрических талей:

    Электротали для редких ремонтно-монтажных работ - 1Bm (M3);
    Электротали для регулярных ремонтно-монтажных работ - 1Am (M4);
    Электротали для применения в цехах - 1Bm-1Am (M3-M4);
    Электротали для применения на складах и в больших магазинах - 2m-3m (M5-M6);
    Электротали специального назначения - 3m-4m (M6-M7).

  • ISO 4301 FEM 9.511 ГОСТ % ED
    M2 1Cm - -
    M3 1Bm 1M 25
    M4 1Am 2M 30
    M5 2m 3M 40
    M6 3m 4M 50
    M7 4m 5M 60



    >> Вернуться на предыдущую страницу - "Техническая информация"

    Тали электрические - диапазон легкие нагрузки

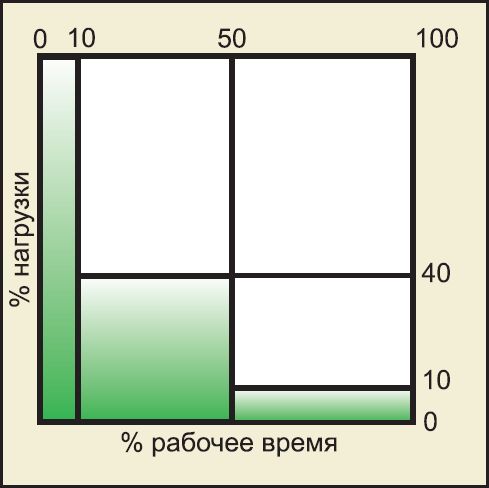

    Диапазон нагрузок - легкие. Механизмы обычно работают с очень легкими грузами, и лишь в исключительных случаях груз может быть максимальным.

    Тали электрические - диапазон средние нагрузки

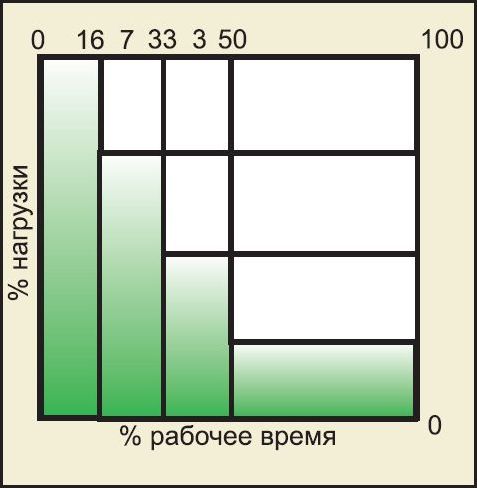

    Диапазон нагрузок - средние. Механизмы обычно работают с легкими грузами, максимальные нагрузки случаются чаще чем в предыдущем режиме.

    Тали электрические - диапазон тяжелые нагрузки

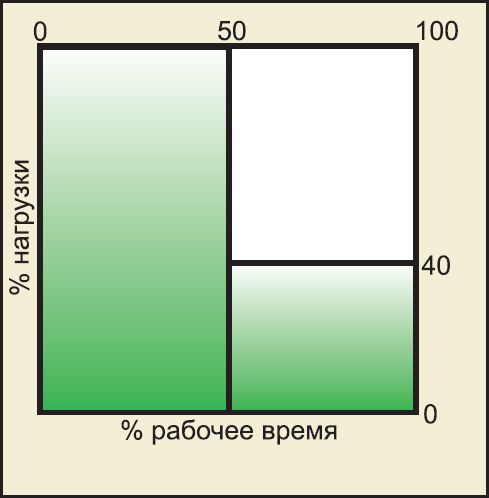

    Диапазон нагрузок - тяжелые. Механизмы обычно работают со средними грузами, но часто с максимальным грузом.

    Тали электрические - диапазон очень тяжелые нагрузки

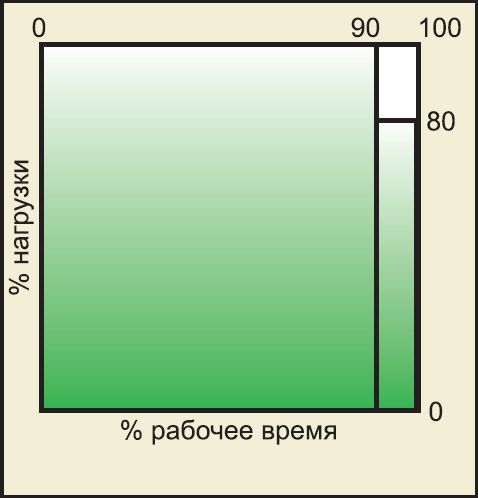

    Диапазон нагрузок - очень тяжелые. Механизмы обычно подвергаются максимальным нагрузкам или нагрузкам близким к максимальным.

    Цикл работы двигателя электрической тали

    На рисунке показан один цикл работы двигателя электрической тали.

    Коэффициент занятости ED в процентах определяется следующим образом:

    ED = Период работы/(Период работы + периоды остановки) %;

    где период работы - t1+t3, а периоды остановки t2+t4.

    Тали электрические - средняя величина подъема

    Ежедневное время работы электрической тали или лебедки может быть оценено или рассчитано следующим образом:

    Время работы в день = (2x H x N x T)/(60xV),

    где H - средняя величина высоты подъема в метрах,
    N - количество циклов в час,
    T - длительность рабочего времени за день,
    V - скорость подъема м/мин.

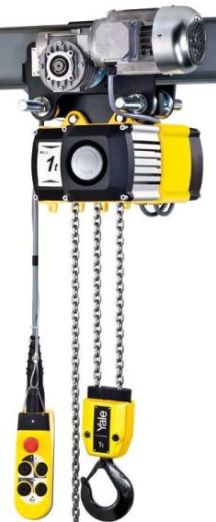

    Таль цепная электрическая

    Помимо обычных критериев, таких как грузоподъемность, скорость подъема и габаритные размеры при выборе электрических талей и лебедок также рассматриваются - коэффициент занятости, среднее ежедневное время работы и классификация в соответствии с FEM (ГОСТ, ISO4301).
