ТАЛИ С УМЕНЬШЕННОЙ СТРОИТЕЛЬНОЙ высотой ТРШБУ
общепромышленное исполнение


Грузоподъемное оборудование СВПК - тали ручные
     с уменьшенной строительной высотой ТРШБУ, тали ручные,рычажные тали,кошки,монтажно-тяговые механизмы



Таль с уменьшенной строительной высотой

Тали ручные с уменьшенной строительной высотой передвижные ТРШБУ особенно необходимы для случаев, когда приходится работать в низких помещениях или с высоким грузом, то есть в стесненных условиях при небольшом расстоянии от балки (на которой установлена таль) до груза. В передвижных талях ТРШБУ минимальное расстояние от опорной поверхности подвесного пути до крюка составляет 350мм (см. схему справа).




Таль ручная с уменьшенной строительной высотой ТРШБУ

Ручные тали с уменьшенной строительной высотой (с уменьшенным вуртикальным подходом) ТРШБУ изготавливаются только в общепромышленном исполнении.



Ручные тали с уменьшенной строительной высотой
ТРШБУ - грузоподъемность 2,5–3,2 тонны


Ручная таль с уменьшенной строительной высотой (с уменьшенным вертикальным подходом) ТРШБУ - передвижная цепная шестеренная таль. Предназначена для подъёма груза, удержания его в поднятом положении и опускания. С помощью тали можно перемещать груз по монорельсовому пути двутаврового профиля (по ГОСТ8239 №№ 22, 24, 27, 30, 36 по ГОСТ19425 №№ 24М, 30М, 36М, 45М) при различных работах в стесненных условиях — при небольших расстояниях между грузом и балкой, на которой таль подвешена. Группа режима работы не выше 1М по ГОСТ 25835.

  • О талях с уменьшенной строительной высотой также см. информацию о талях передвижных шестеренных с поворотным кожухом тяговой цепи ТРШАМУ/ТРШБМУ, а также см. информацию о талях передвижных шестеренных с малой строительной высотой ТРШБУп.

  • Таль с малой строительной высотой ТРШБУ может эксплуатироваться в закрытом помещении и на открытом воздухе. В части воздействия климатических факторов соответствует исполнению У1 в соответствии с ГОСТ 15150. Возможно изготовление тали другого климатического исполнения/ категории размещения (по согласованию). Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.

    Техническое обслуживание тали заключается во внешнем осмотре и смазке механизмов согласно карте смазки. Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз перед производством работ, если был перерыв в эксплуатации более одного месяца.

    Серийный выпуск талей ручных шестеренных c уменьшенной строительной высотой ТРШБУ производства СВПК соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается сертификатом соответствия № ТС RU C-RU.АИ24.В.00080, срок действия с 22.11.2013 по 22.11.2018г. ТР ТС 010/2011



    Тали ручные с уменьшенной строительной высотой ТРШБУ: основные размеры

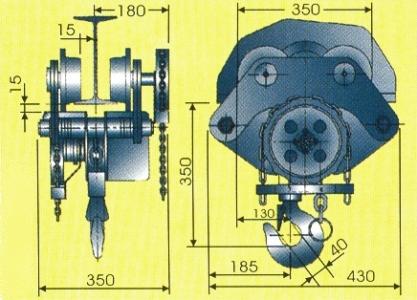

    Таль с уменьшенной строительной высотой ТРШБУ схема основных размеров


    Ручные тали с малой строительной высотой ТРШБУ: основные характеристики

    Характеристики Модель
    Таль
    ТРШБУ-2,5
    Таль
    ТРШБУ-3,2
    Грузоподъемность, т 2,5 3,2
    Масса (без цепей), кг, не более 60,0 60,0
    Тяговое усилие механизма подъема не более, Н 300 450
    Тяговое усилие механизма перемещения, Н, не более 190 250
    Количество ветвей грузовой цепи 1 1
    Высота подъема, м 2,5; 4,5 2,5; 4,5
    Строительная высота (min), мм 350 350
    Радиус закругления подвесного пути, м, не менее 2,0 2,0
    Допускаемый уклон подвесного пути,
    мм на 1м пути, не более
    3 3

    Применяемая грузовая цепь - 9х27, стальная, круглозвенная, высокопрочная, калиброванная. Тяговые цепи - 5х26.


    Дополнительная информация

    Запрещается применение талей с уменьшенной строительной высотой ТРШБУ для подъёма людей, взрывоопасных или ядовитых веществ, жидкого или раскалённого металла и шлака; эксплуатация в химически активных средах.


    >>Перейти на страницу "Передвижные тали с уменьшенной строительной высотой"


    Таль с уменьшенным вертикальным подходом ТРШБУ

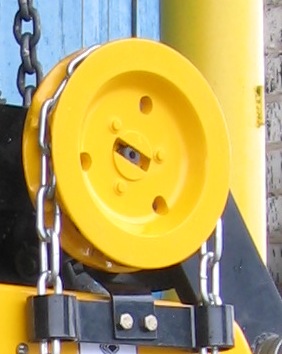

    Таль ручная с малой строительной высотой ТРШБУ, тяговое колесо.

    Тали ручные с уменьшенным вертикальным подходом передвижные ТРШБУ - с приводом механизма передвижения. Перемещение тали по подвесному пути двутаврового профиля осуществляется приложением усилия оператора тали на тяговую цепь механизма передвижения тали.

    Таль ручная с уменьшенной строительной высотой ТРШБУ

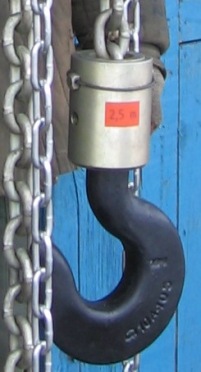

    Ручная таль с уменьшенной строительной высотой ТРШБУ, нижняя подвеска - грузовой крюк


    Ручная таль с уменьшенной строительной высотой ТРШБУ

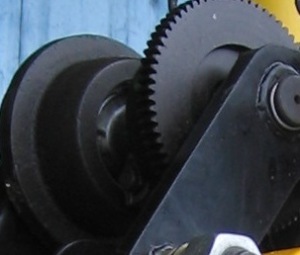

    Ручная таль с малой строительной высотой шестеренная ТРШБУ.

    Вид на ролики - ведомый (с гладкой ребородой) и ведущий (с зубчатым венцом).
