ТАЛИ РУЧНЫЕ СТАЦИОНАРНЫЕ шестеренные ТРШСК

Страница сайта содержит информацию о продукции СВПК (Средне-Волжская Промышленная Компания, Ульяновск) - тали ручные шестеренные стационарные ТРШСК. Ниже на этой странице: технические данные (основные размеры и характеристики), текстовое описание, сведения об особенностях талей ручных шестеренных стационарных цепных ТРШСК. Фотографии этих стационарных талей шестеренных также представлены на сайте.


Продукция СВПК: тали ручные шестеренные - стационарные, передвижные, рычажные различной грузоподъемности

ручная таль цепная ТРШСК-0,5 ; стационарная таль

Таль ручная цепная ТРШСК-0,5.
Тали ручные цепные стационарные ТРШСК представляют собой тали классического типа. Являются надежным инструментом для постоянного использования в различных отраслях.

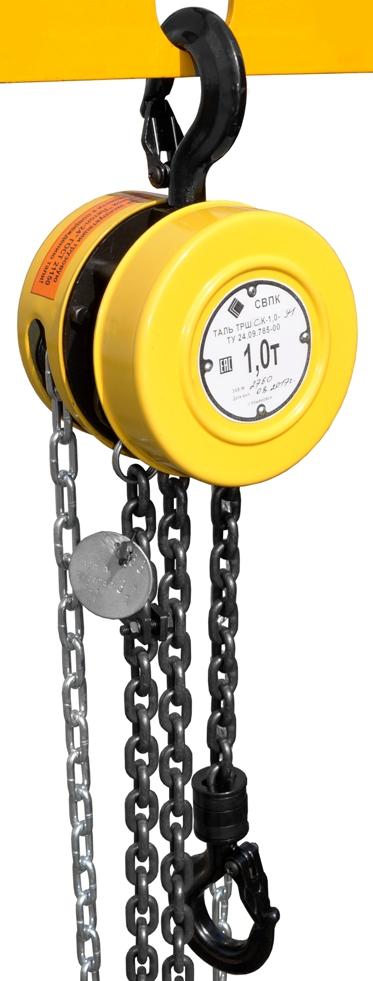

ТД Ульяновские тали предлагает: ручная таль ТРШСК-1,0

Таль ручная стационарная ТРШСК-1,0.
Таль ручная шестеренная ТРШСК имеет большой срок службы, что обеспечивается простотой ее конструкции, прочному закрытому стальному корпусу и соблюдению технологических процессов при изготовлении тали.



таль ручная ТРШСК-2,0 ; таль стационарная, таль шестеренная

Ручная таль цепная стационарная ТРШСК-2,0. Крюк с защелкой - как верхняя, так и нижняя крюковая подвески.



ручная таль шестеренная ТРШСК-3,2 производства СВПК Ульяновск

ТРШСК-3,2 шестеренная таль ручная. Тали ручные цепные ТРШСК требуют минимального технического обслуживания.



Стационарная таль ручная ТРШСК-5,0 ; Ульяновские тали

ТРШСК-5,0 таль ручная стационарная.



Тали ручные шестеренные стационарные ТРШСК
грузоподъемность 0,5–1,0–2,0–3,2–5,0 тонн


  • Таль ручная шестерённая стационарная ТРШСК представляет собой таль классического типа. Надежный и удобный инструмент для постоянного использования. Предназначена для подъёма, удержания в поднятом положении и опускания груза в режиме 1 М по ГОСТ 25835.

  • Ручная таль стационарная ТРШСК может быть использована при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.

  • При комплектовании кошкой шестеренная таль стационарная может применяться для перемещения груза по монорельсовому пути двутаврового профиля.

  • Может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Климатическое исполнение/ категория размещения У1 по ГОСТ 15150. По согласованию возможно изготовление талей другого климатического исполнения/ категории размещения. Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.

  • ТР ТС 010/2011 Производится по ТУ 24.09.785-00. Серийный выпуск талей ручных шестеренных производства СВПК грузоподъемностью от 0,5 до 10 тонн соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается сертификатом соответствия № ТС RU C-RU.АИ24.В.00080, срок действия с 22.11.2013 по 22.11.2018г.


Тали ручные стационарные ТРШСК
имеют следующие отличительные особенности


  • Шестеренные тали ручные ТРШСК имеют небольшой вес.

  • Тали стационарные шестеренные ТРШСК имеют низкую строительную высоту (расстояние между верхним и нижним крюками), что обеспечивает оптимальное использование имеющегося пространства.

  • Таль ручная цепная ТРШСК имеет большой срок службы благодаря простой конструкции, прочному закрытому стальному корпусу и соблюдению технологических процессов при изготовлении элементов механизма тали.

  • Грузовой тормоз и механизм тали защищёны от коррозии.

  • Плавный ход цепи обеспечивается термообработанной грузовой звездочкой с четырьмя фрезерованными с высокой точностью карманами и двумя направляющими роликами.

  • Тали ручные стационарные ТРШСК требуют минимального технического обслуживания. Таль легко разбирается, не требует при обслуживании специальных инструментов.

  • Тали ручные цепные ТРШСК изготавливаются со стандартной высотой подъема 3, 6, 9 и 12 метров.



Тали ручные шестеренные цепные ТРШСК: основные размеры

Модель ТРШСК-0,5 ТРШСК-1,0 ТРШСК-2,0 ТРШСК-3,2 ТРШСК-5,0
A min 289 334 413 524 610
B 16 21 27 35 45
C 22 27 30 37 46
D 120 142 142 178 210
E 120 142 142 178 210
F 106 122 122 139 162


Ручные тали шестеренные ТРШСК: размеры


Тали ручные стационарные ТРШСК - основные характеристики

Модель Грузоподъем-
ность (кг)/к-во
ветвей
Цепь
d×p
(мм)
Усилие на
тяговой цепи
при номинальной
нагрузке (даН)
Масса при
стандартной
высоте подъема
3 м (кг)
ТРШСК-0,5 500/1 6×18 26 8,7
ТРШСК-1,0 1000/1 6×18 36 10,6
ТРШСК-2,0 2000/2 6×18 37 15,0
ТРШСК-3,2 3200/2 8×24 41 23,4
ТРШСК-5,0 5000/2 10×30 44 37,5



Тали стационарные: дополнительная информация

  • В комплект поставки тали стационарной ТРШСК входит: Таль — 1шт. Подвеска нижняя — 1шт. Тяговая цепь — 1шт. Грузовая цепь — 1шт. Паспорт — 1шт. Тара (картонная коробка или деревянный ящик) — 1шт. По согласованию с потребителем возможна поставка тали без тары.


  • Грузовая цепь на всех талях ТРШСК — высокопрочная (8класс прочности) калиброванная, круглозвенная. Калибр цепи (диаметр проволоки х шаг) для талей каждой грузоподъемности указан в таблице выше. Тяговая (ручная) цепь на всех талях ТРШСК — стальная круглозвенная, 5×26 мм, оцинкованная.


  • Эксплуатация тали ТРШСК, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов».


  • Техническое обслуживание тали заключается во внешнем осмотре её и смазке грузовой цепи консистентной смазкой типа «Литол-24».Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного (более месяца) перерыва.


  • После трех лет эксплуатации ручная таль цепная должна быть подвергнута техническому освидетельствованию согласно «Правилам устройства и безопасной эксплуатации грузоподъёмных кранов». После 6 лет эксплуатации таль ручная шестеренная должна быть подвергнута ремонту с полной разборкой и заменой изношенных частей.


  • Тали ручные шестеренные стационарные ТРШСК не предназначены для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается их эксплуатация в химически активных средах.


  • Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Шестеренная таль стационарная имеет срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.


  • При работе с ручной талью стационарной ТРШСК необходимо соблюдать меры безопасности, приведенные в её паспорте!!!



Таль ручная цепная стационарная ТРШСК

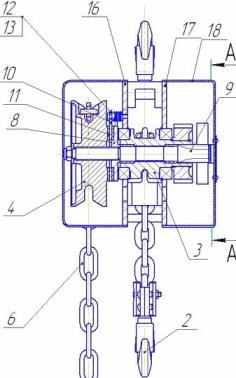

Основные элементы конструкции, устройство тали


  • Таль ручная шестеренная стационарная состоит из двух силовых, верхней и нижней подвесок, редуктора с грузоупорным тормозом, корпуса, грузовой и тяговой звёздочек, грузовой и тяговой цепей и кожуха.

  • Редуктор представляет собой двухступенчатый, двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.

  • Тормоз — автоматический, дисковый, грузоупорный состоит из ступицы, установленной на вал-шестерне, храпового колеса между двух фрикционных накладок, защёлки с пружиной.

  • Вращаясь по часовой стрелке, тяговая звёздочка, являясь гайкой, прижимает храповое колесо, находящееся между фрикционными накладками, к торцу ступицы и за счёт трения на контактирующих поверхностях увлекает за собой вал-шестерню. Таким образом, при вращении тяговой звёздочки по часовой стрелке происходит подъём груза причём защёлка во время вращения храповика проскакивает по его зубьям, не препятствуя вращению. При прекращении вращения звёздочки защёлка заскакивает на зуб храповика и препятствует повороту его против часовой стрелки. За счёт трения во фрикционных парах останавливается также ступица и, следовательно, затормаживается весь механизм тали и груз, подвешенный на крюке, останавливается.

  • Полная информация об устройстве тали приведена в паспорте на таль.





  • >>Вернуться на предыдущую страницу - "Тали ручные стационарные"



Тали шестеренные ТРШСК-0,5 Таль ручная стационарная ТРШСК-0,5

Вид со стороны верхней крюковой подвески. Таль ручная шестеренная грузоподъемностью 0,5т характеризуется небольшим собственным весом и минимальной строительной высотой.

ТРШСК-5,0 тали шестеренные Ручная таль ТРШСК-5,0

Вид со стороны верхней крюковой подвески. Таль ручная стационарная грузоподъемностью 5 тонн самая большая из выпускаемых СВПК талей типа ТРШСК.

Тали стационарные ТРШСК-3,2 Таль ТРШСК-3,2

Вид со стороны нижней крюковой подвески. Шестеренная таль стационарная грузоподъемностью 3,2 тонны имеет две ветви грузовой цепи. Грузовая цепь — 8×24, стальная, круглозвенная, калиброванная.

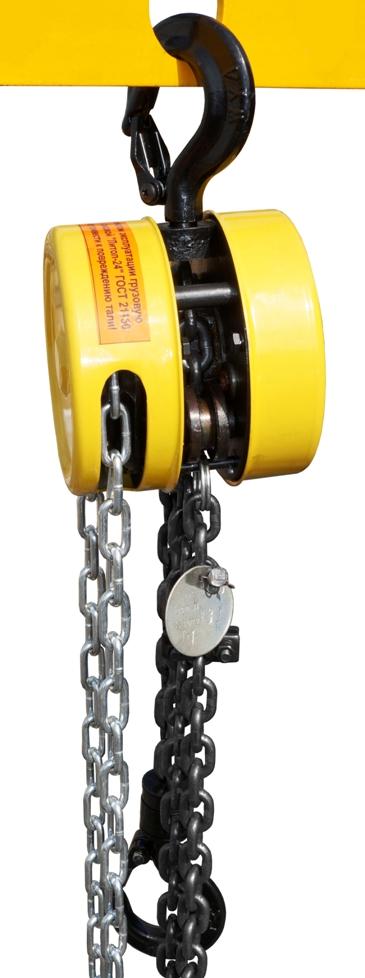

Таль стационарная ТРШСК-1,0

Ручная таль цепная стационарная ТРШСК-1,0.

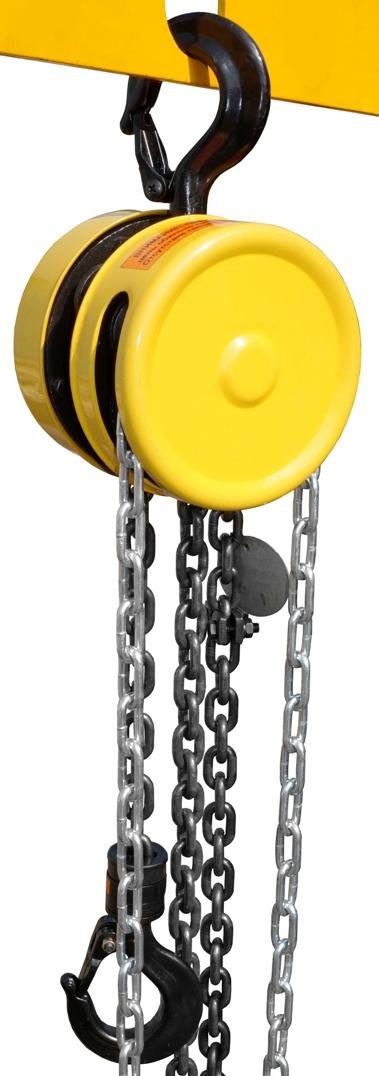

Таль цепная ТРШСК

Таль ручная цепная шестеренная ТРШСК. Вид сбоку — грузовая цепь на грузовой звездочке, направляющий ролик, тяговая цепь на тяговом колесе.

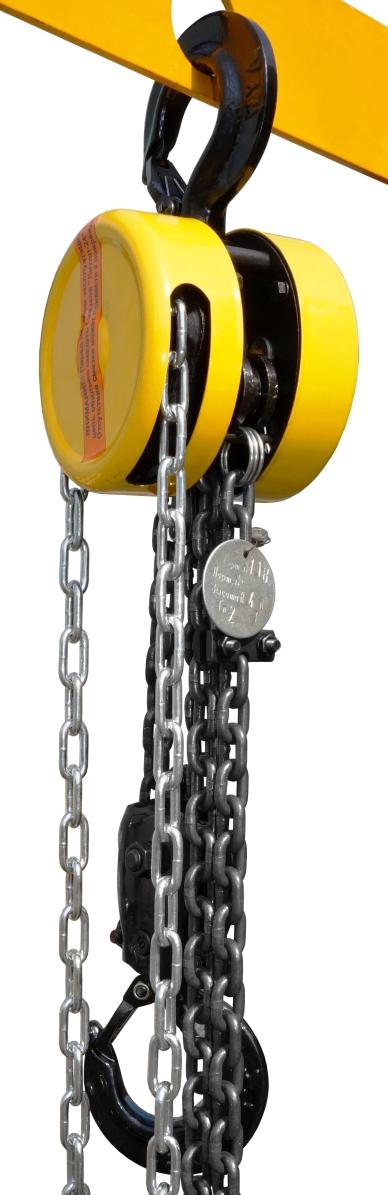

Таль ручная шестеренная стационарная ТРШСК-2,0

Шестеренная таль ручная ТРШСК-2,0. Вид со стороны нижней крюковой подвески. Имеет две ветви грузовой цепи. Размер грузовой цепи 6х18.

Стационарная таль ручная ТРШСК-3,2

Ручная таль цепная шестеренная стационарная ТРШСК-3,2. Тали ручные цепные ТРШСК изготавливаются с высотой подъема 3, 6, 9 и 12м.

Продукцию СВПК в России и на экспорт представляет Торговый Дом Ульяновские тали.


Таль ручная цепная шестеренная ТРШСК-3,2

Продукция СВПК это: представленные на данной странице ручные тали стационарные ТРШСК различной грузоподъемности, ручные тали шестеренные стационарные ТРШСМ и ТРШСп, тали шестеренные рычажные ТРШСР, тали ручные цепные передвижные ТРШБп (исполнение ВБИ), ТРШАМ/ТРШБМ, ТРШБК, кошки ручные, ручные лебедки, кран Мастер, кран (подъемник) Умелец и прочее грузоподъемное оборудование.
