Блоки монтажные ZK с откидной щекой предназначены для применения в качестве отводных и подвесных блоков, для составления полиспастов, комплектования грузоподъемных механизмов с ручным приводом при производстве строительно-монтажных и такелажных работ.
Полиспасты предназначены для подъема с увеличением массы и снижением скорости подъема (или горизонтального перемещения) грузов, масса которых превышает грузоподъемность лебедок. Полиспаст состоит из двух монтажных блоков.
Монтажные блоки ZK предназначены для работы в режиме 1М и классе нагружения В1 по ГОСТ 25835, климатическое исполнение У1 по ГОСТ 15150.
Блоки монтажные изготавливаются в двух исполнениях: с крюком или ушком.
Откидная щека блока монтажного ZK позволяет для быстрой и удобной запасовки троса (каната).
| Марка |
Грузоподъ-
емность
(тонн) |
Кол-во
роликов |
Рекомендуе-
мый диаметр
каната (мм) |
Диаметр
ролика
(мм) |
Масса
(кг) |
| ZK1-0,5 |
0,5 |
1 |
7,7 |
71 |
1,8 |
| ZK1-1 |
1,0 |
1 |
11,0 |
85 |
3,3 |
| ZK1-2 |
2,0 |
1 |
14,0 |
112 |
6,0 |
| ZK1-3,2 |
3,2 |
1 |
15,5 |
132 |
10,5 |
| ZK1-5 |
5,0 |
1 |
18,5 |
160 |
19,0 |
| ZK1-10 |
10,0 |
1 |
24,5 |
240 |
50,5 |
| ZK1-20 |
20,0 |
1 |
35,0 |
355 |
162,2 |
| Марка |
Грузоподъ-
емность
(тонн) |
Кол-во
роликов |
Рекомендуе-
мый диаметр
каната (мм) |
Диаметр
ролика
(мм) |
Масса
(кг) |
| ZK2-1 |
1,0 |
2 |
7,7 |
71 |
3,4 |
| ZK2-2 |
2,0 |
2 |
11,0 |
85 |
6,0 |
| ZK2-3,2 |
3,2 |
2 |
14,0 |
112 |
11,0 |
| ZK3-3,2 |
3,2 |
3 |
14,0 |
112 |
11,0 |
| ZK2-5 |
5,0 |
2 |
15,5 |
132 |
20,0 |
| ZK3-5 |
5,0 |
3 |
14,0 |
112 |
17,0 |
| ZK2-10 |
10,0 |
2 |
20,0 |
180 |
47,0 |
| ZK3-10 |
10,0 |
3 |
18,5 |
160 |
47,0 |
| ZK4-10 |
10,0 |
4 |
15,5 |
132 |
42,0 |
| ZK3-20 |
20,0 |
3 |
23,0 |
210 |
67,0 |
| ZK3-32 |
32,0 |
3 |
28,0 |
280 |
187,0 |
| ZK3-50 |
50,0 |
3 |
35,0 |
355 |
360,0 |
| ZK5-50 |
50,0 |
5 |
28,0 |
280 |
303,0 |
Полиспасты монтажные грузоподъемностью 0,5; 1,0 и 2,0 тонн предназначены для подъема или горизонтального перемещения грузов, а также используются для эксплуатационных работ на контактной сети и воздушных линиях электропередач.
Полиспаст предназначен для эксплуатации в части воздействия факторов внешней среды в климатическом районе «У» категория размещения I по ГОСТ 15150-69.
Допускается замена в полиспастах полиамидного каната ГОСТ 30055-93 на капроновый канат (ГОСТ-10293-77), льяняной
канатик (ГОСТ 1765-70), лавсановый полиэфирный канат (ТУ 17-РСФСР-5426-72_.
В комплект поставки входит : Полиспаст монтажный в сборе (с канатом) - 1 шт.; Паспорт полиспаста - 1 шт.
| Обозначение |
ПМ-0,5 |
ПМ-1 |
ПМ-2 |
| Количество блоков в блочной обойме |
2 |
3 |
4 |
| Номер крюка по ГОСТ 6627-74 |
1А |
2А |
5Б |
| Наименование каната |
ПАТ |
ПАТ |
ПАТ |
| Диаметр каната, мм |
8,0 |
8,0 |
10,0 |
| Грузоподъемность полиспаста, кг |
500 |
1000 |
2000 |
| Масса, кг |
7,7 |
8,5 |
16,0 |
| Канатоемкость, м |
45,0 |
70,0 |
110,0 |
| Высота подъема груза, м |
9,0 |
10,0 |
12,0 |
| Габаритные размеры, мм |
86 х 90 х 612 |
112 х 90 х 626 |
170 х 106 х 830 |
>>Вернуться на предыдущую страницу "Товары"
|
|
|
|
|

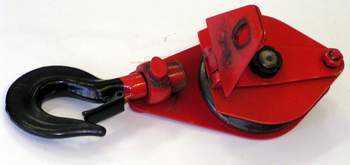

Монтажный блок (конифаст-блок) ZK с крюком однорольный. Изображен с откинутой щекой.
|
|
|
|

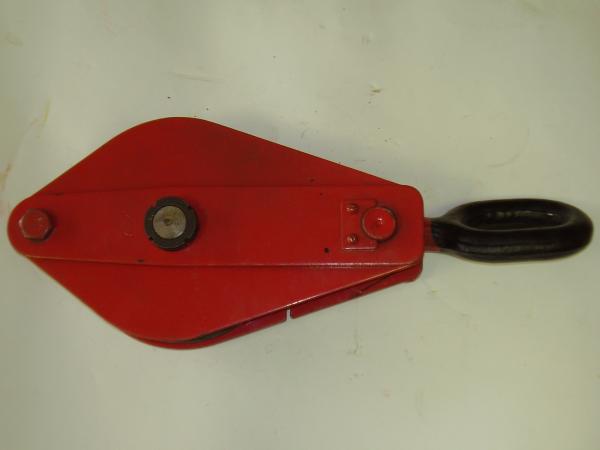

Блок монтажный ZK с ушком однорольный.
|
|
|
|
Блоки монтажные ZK с крюком многорольные.
|
|
|
|
Монтажные блоки ZK многорольные с ушком.
|
|
|
|

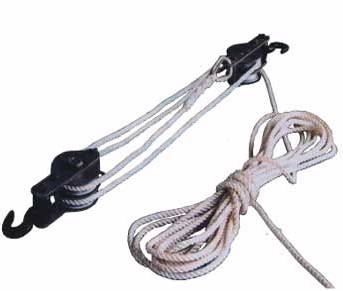

Полиспаст монтажный ПМ-0,5 (производство Россия).
|
|
|
|

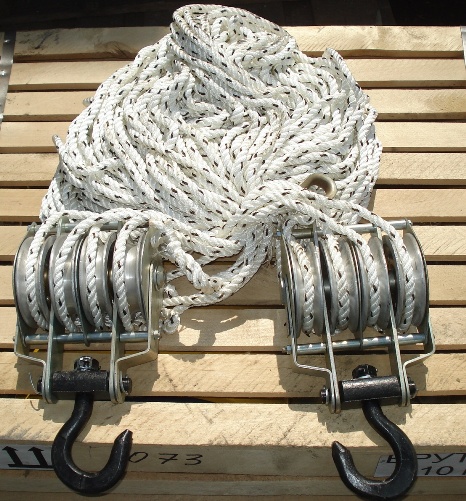

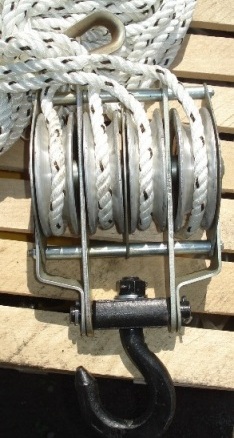

Блочная обойма полиспаста монтажного ПМ-2 (производство РФ)
|
|
|
|

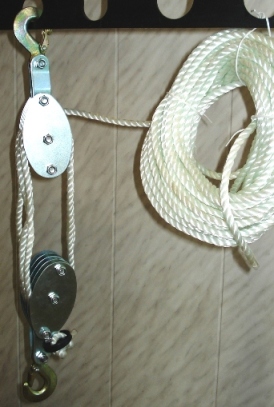

Также ТД Ульяновские тали может Вам предложить полиспасты монтажные различной грузоподъемности производства КНР
|
|
|
|
