Кран консольный поворотный на колонне. Тип 3 - свободно стоящий на колонне. Кран вращается вокруг оси колонны, закрепленной на фундаменте. Вращение крана осуществляется посредством ручной тяги за ручку тяговой цепи.
Консольный кран на колонне ККР. Обкатные кольца, расположенные на трубе колонны, являются опорой для роликов при вращении крана.
Кран консольный поворотный на колонне ККР.
Для предотвращения поворота крана в нерабочем положении к колонне приварен фиксатор. Фиксатор приводится в действие и консоль стопорится при помощи штыря с тяговым канатом.
Кран консольный ручной на колонне. Труба колонны приварена к основанию которое крепится к фундаменту. Ребра обеспечивают жесткость конструкции.
В верхней части колонны расположены технологический люк (для обеспечения доступа к подшипнику и оси) и кронштейны ограничения поворота консоли. После завершения монтажных операций люк закрывается крышкой.
На несущей балке устанавливаются два буферных устройства ограничения движения тали (на двух концах балки). Буферное устройство тали состоит из резинового демпфера и кронштейна закрепленного на пролётной балке с помощью болтов.
|
 |
Консольный кран на колонне ручной стационарный поворотный ККР предназначен для подъема, опускания и горизонтального перемещения груза. Консоль крана вращается вокруг оси колонны, закрепленной на фундаменте. Вращение крана осуществляется посредством ручной тяги за ручку тяговой цепи. Подъем, опускание и перемещение груза по консоли крана осуществляется посредством ручной или электрической тали.
Область применения крана ККР — складские, производственные помещения и открытые площадки общего назначения.
Краны консольные стационарные поворотные ручные могут эксплуатироваться в закрытом помещении, под навесом и на открытом воздухе. По согласованию могут быть изготовлены краны климатического исполнения У, УХЛ, ХЛ; категория размещения 1, 2, 3, 4.
Краны консольные на колонне ручные ККР грузоподъемностью от 0,25 до 5 тонн производятся СВПК в соответствии с ТУ 3159-019-12573741-2014,
ГОСТ 19494 "Краны консольные стационарные поворотные ручные", Федеральными нормами и правилами в области промышленной безопасности "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения".
Краны консольные на колонне с ручным поворотом выпускаются с высотой подъема 2; 2.5; 3.2; и 4 метра с максимальным вылетом до 5 метров.
Краны консольные поворотные стационарные ручные обозначаются следующим образом:
ККР Х–ХХ–ХХХ–ХХХХ–ХХХХХ ТУ 3159-019-12573741-2014, где ККР — условное обозначение крана; X — тип консольного крана (3 - на колонне свободно стоящий); XX — обозначение грузоподъемности крана в тоннах; XXX — наибольший вылет крюка в метрах (например 3,2); XXXX — высота подъема в метрах (например 2,5); XXXXX — обозначение климатического исполнения по ГОСТ 15150 (например У3).
Пример условного обозначения стационарного консольного крана с ручным поворотом консоли типа 3 грузоподъемностью 2,0 т, с наибольшим вылетом крюка L2 max=3,2м и высотой подъема 2,5 метра; исполнения У, для категории размещения 3: ККР 3-2,0-3,2-2,5-У3 ТУ 3159-019-12573741-2014
Консольный кран на колонне стационарный состоит из следующих основных узлов и деталей: консоль (1), колонна (2), кронштейн опорный (3), опора обкатная (4), фиксатор (5),
цепь тяговая (8), упор 4 шт. (9), крышка (10), подшипник (30), кольцо (31), демпфер 6 шт.(34). Прочие указанные на схеме позиции - крепежные изделия (винты, болты, гайки, шайбы).
Консоль представляет сборную сварную конструкцию и состоит из несущей балки, опорного кронштейна и обкатной опоры, которая крепится к нижней части опорного кронштейна. Несущая балка, опорный кронштейн и обкатная опора при монтаже соединяются посредством болтовых соединений, а затем провариваются. Ось служит для соединения консоли с колонной и является осью вращения консоли.
Колонна состоит из трубы, с одной стороны приваренной к основанию, которое крепится к фундаменту. Ребра обеспечивают жесткость конструкции. С другой стороны приварен венец в который вварена обойма для установки подшипника и является узлом соединения с консолью. Обкатные кольца, расположенные на трубе колонны, являются опорой для катков при вращении крана. В верхней части колонны расположены кронштейны ограничения поворота консоли и технологический люк.
Консоль в сборе устанавливается осью в подшипник обоймы колонны. Перед испытаниями и пуском в работу консоль выставляется в горизонт при помощи регулировочных болтов, фисируется стяжными болтами.
На торцевую пластину консоли крепится тяговая цепь. На несущей балке консоли устанавливается ручная или электрическая таль, служащая для подъёма и перемещения груза. В случае установки электрической тали на консоли также предусмотрена струна для подвеса кабеля.

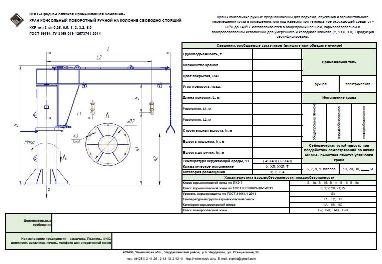

Указанные на схеме значения размеров: L1 - наименьший вылет; L2 - наибольший вылет; h1 - высота подъема; h - вертикальный подход; L - длина консоли от оси вращения.
Основные размеры определяются техническим заданием заказчика и типом выбранной тали.
| Характеристика |
Значение |
| Группа классификации (режима) крана по ГОСТ 25546 (ISO 4301/1) |
2К (А2) |
Группа классификации (режима) механизмов по ГОСТ 25835 (ISO 4301/1)
Главного подъема (тали) -
Поворота крана -
Передвижения тележки - |
см. паспорт тали
2М
см. паспорт тали |
| Климатическое исполнение (варианты по согласованному требованию) |
У, УХЛ, ХЛ |
| Категория размещения по ГОСТ 15150 (по согласованию) |
1, 2, 3, 4 |
| Тип привода поворота консоли |
Ручной |
| Способ управления поворотом консоли |
Ручной |
Способ управления
ручной талью -
электрической талью - |
Ручной
Электрический от пульта |
| Место управления при работе |
С пола |
| Способ токоподвода к электрической тали (при наличии) |
Кабельный |
Масса испытательных грузов
при статических испытаниях -
при динмических испытаниях - |
1,25 номинальной г/п
1,1 номинальной г/п |
Краны консольные ручные производства СВПК всех грузоподъемностей (от 0,25 до 5 тонн) изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях.
Консольные поворотные краны во взрывобезопасном исполнении соответствуют требованиям ГОСТ 31441.1-2011 и ГОСТ 31441.5-2011, имеют маркировку взрывозащиты II Gb с Т3 Х. Обеспечивают безопасное применение во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 (ГОСТ Р МЭК 60079-10-1-2008) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3 по ГОСТ Р МЭК 60079-20-1-2011.
Краны консольные ручные в пожаробезопасном исполнении должны обеспечивать безопасную эксплуатацию в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по ПУЭ-7 и иметь соответствующую дополнительную маркировку.
Пример обозначения взрывобезопасного крана стационарного консольного с ручным поворотом консоли типа 3 грузоподъемностью 2.0 т, с наибольшим вылетом крюка L2 max=3,2м и высотой подъема 2.5 метра, исполнения У, для категории размещения 3: ККР-Ex-3-2,0-3,2-2,5-У3 ТУ 3159-019-12573741-2014.
По согласованию с заказчиком возможно изготовление кранов в сейсмоустойчивом исполнении по шкале MSK-64 до 9 баллов включительно.
Краны консольные на колонне ручные производства СВПК надежно и качественно окрашены, что защищает их от коррозии на долгие годы (также и в условиях круглогодичной эксплуатации на открытом воздухе).
Монтаж, пуск, регулирование крана производить в соответствии с требованиями, изложенными в прилагаемом паспорте и руководстве по эксплуатации крана консольного стационарного поворотного ручного.
Консольный кран поворотный ручной ККР не предназначен для транспортирования людей, расплавленного и раскаленного металла, ядовитых веществ, для работы во взрывоопасной среде, для эксплуатации в помещении с парами кислот и щелочей, концентрации которых вызывают коррозию конструкции крана.
Консольный кран на колонне ручной отгружается законсервированным, в разобранном виде. Крупногабаритные части крана поставляются без упаковки. Комплектующие изделия и детали упакованы в ящики/ коробки и маркированы. Документация вложена в полиэтиленовый пакет.
Для обеспечения нормального безаварийного функционирования узлов и деталей крана владелец должен обеспечить надлежащую систему технического обслуживания его во время эксплуатации - согласно паспорта и РЭ.
Изготовитель гарантирует соответствие крана требованиям ТУ и соответствующих нормативных документов (ФНП и ГОСТ) при соблюдении потребителем условий эксплуатации, транспортирования и хранения, изложенных в Паспорте и РЭ.
Гарантийный срок эксплуатации 24 месяца со дня ввода крана в эксплуатацию, но не более 36 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы при работе в паспортном режиме - 20 лет. Ресурс до первого капитального ремонта - 10 лет.
Просим обратить внимание! Приведенные выше эскизы и фотографии не определяют точно конструкцию каждого крана и приведены для справки. Конкретные параметры крана должны согласовываться с менеджерами отдела сбыта. Каждый кран проектируется отдельно исходя из согласованных требований заказчика.
Производитель кранов оставляет за собой право вносить изменения и усовершенствования в типовую конструкцию крана без изменения информации на сайте.
