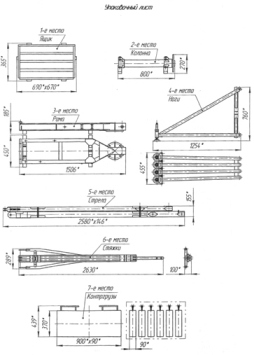

Здесь можно скачать схему упаковки крана стрелового КСП-320 Мастер при отгрузке в адрес покупателя от ТД Ульяновские тали. Формат JPG, размер файла - 250КБ.

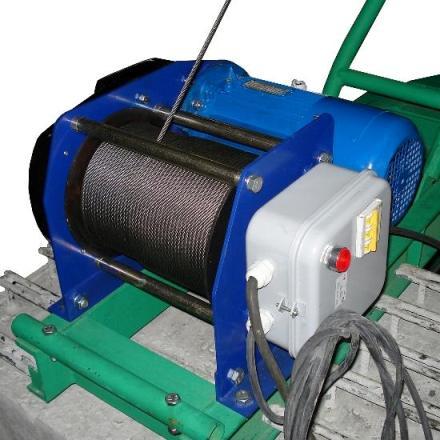

Лебедка крана КСП-320 МАСТЕР. Крепится к раме. В корпусе лебедки закреплены электродвигатель и барабан. На щеке лебедки закреплен электрический пульт.

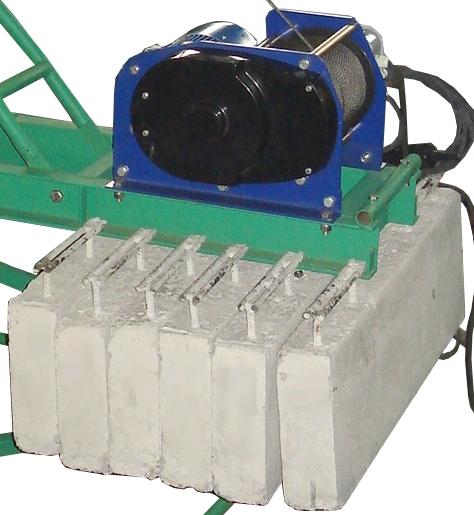

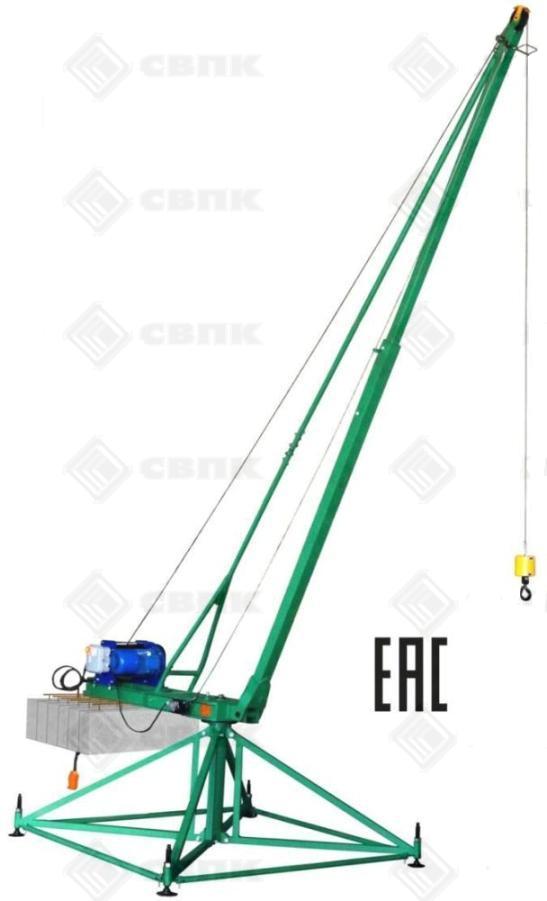

Устойчивость крана стрелового поворотного МАСТЕР КСП-320 во время эксплуатации обеспечивается контргрузами в количестве 6 штук - подвешиваются на раму.

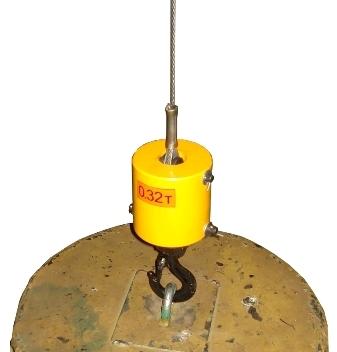

Крюковая подвеска крана КСП-320 МАСТЕР.

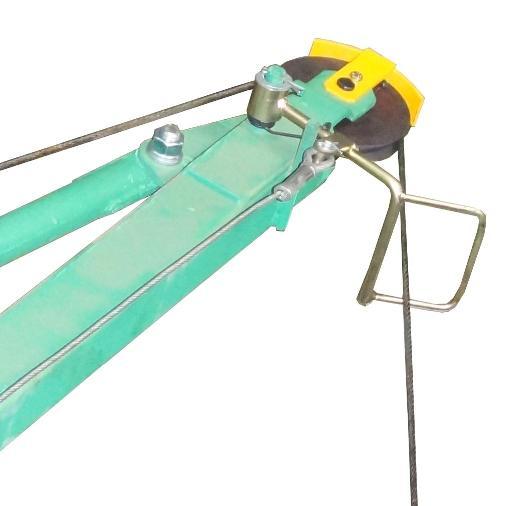

Рычаг концевого выключателя на конце стрелы (поз.12 на схеме) и блок. Концевой выключатель срабатывает при достижении подвеской крайней верхней точки - посредством троса воздействуя на концевой выключатель (см. фото ниже).

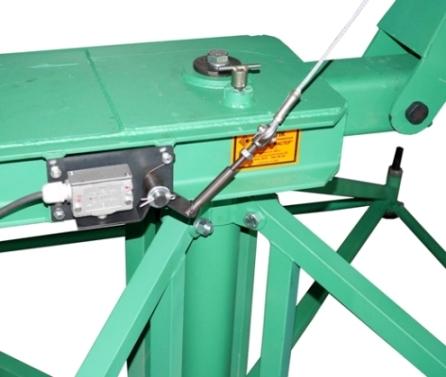

Микровыключатель установлен на раме. Отключает электродвигатель при подъеме крюковой подвески до крайнего верхнего положения.

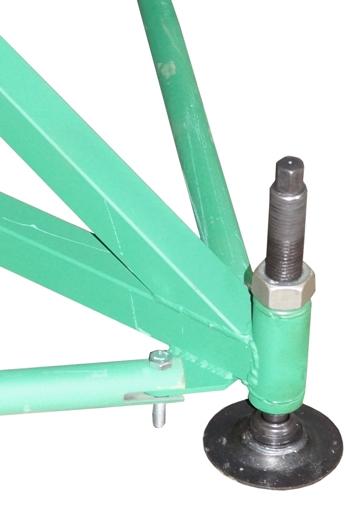

Площадка, на который установлен кран, должна иметь уклон не более 3 град. Если уклон больше, то кран необходимо выставить при помощи домкратов, при этом уклон крана от вертикали не должен превышать 3 градуса.
|
 |
Кран стреловой поворотный МАСТЕР устанавливается на земле или перекрытиях зданий и сооружений и предназначен для подъема/спуска и горизонтального перемещения по окружности различных строительных материалов и оборудования.
Кран стреловой КСП-320 МАСТЕР полностью разборный, собственный вес отдельных элементов не превышает 50 кг. Это позволяет легко устанавливать его на кровлю силой двух человек без дополнительного использования грузоподъемной техники. Кран поставляется в разобраном виде.
Серийный выпуск кранов стреловых поворотных КСП-320 "Мастер" соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается сертификатом соответствия
Имеет надежный тормоз — электромагнитный нормальнозамкнутый, входит в состав электродвигателя. Приборы и устройства безопасности — конечный выключатель ограничения высоты подъема груза, отключение от электросети при перегрузке механизма подъема груза.
Допускается эксплуатация крана при температуре окружающей среды не выше плюс 40 град С и не ниже минус 40 град С и влажности 80% при плюс 20 град С.
В части климатических факторов кран соответствует исполнению У2 по ГОСТ 15150 (кран должен быть защищен от воздействия атмосферных осадков).
Кран стреловой поворотный КСП-320 МАСТЕР является грузоподъемным механизмом, который монтируется непосредственно на месте эксплуатации. Площадка, на которой установлен кран, должна иметь уклон не более 3°. Если уклон больше, то кран необходимо выставить при помощи опорных домкратов крана.

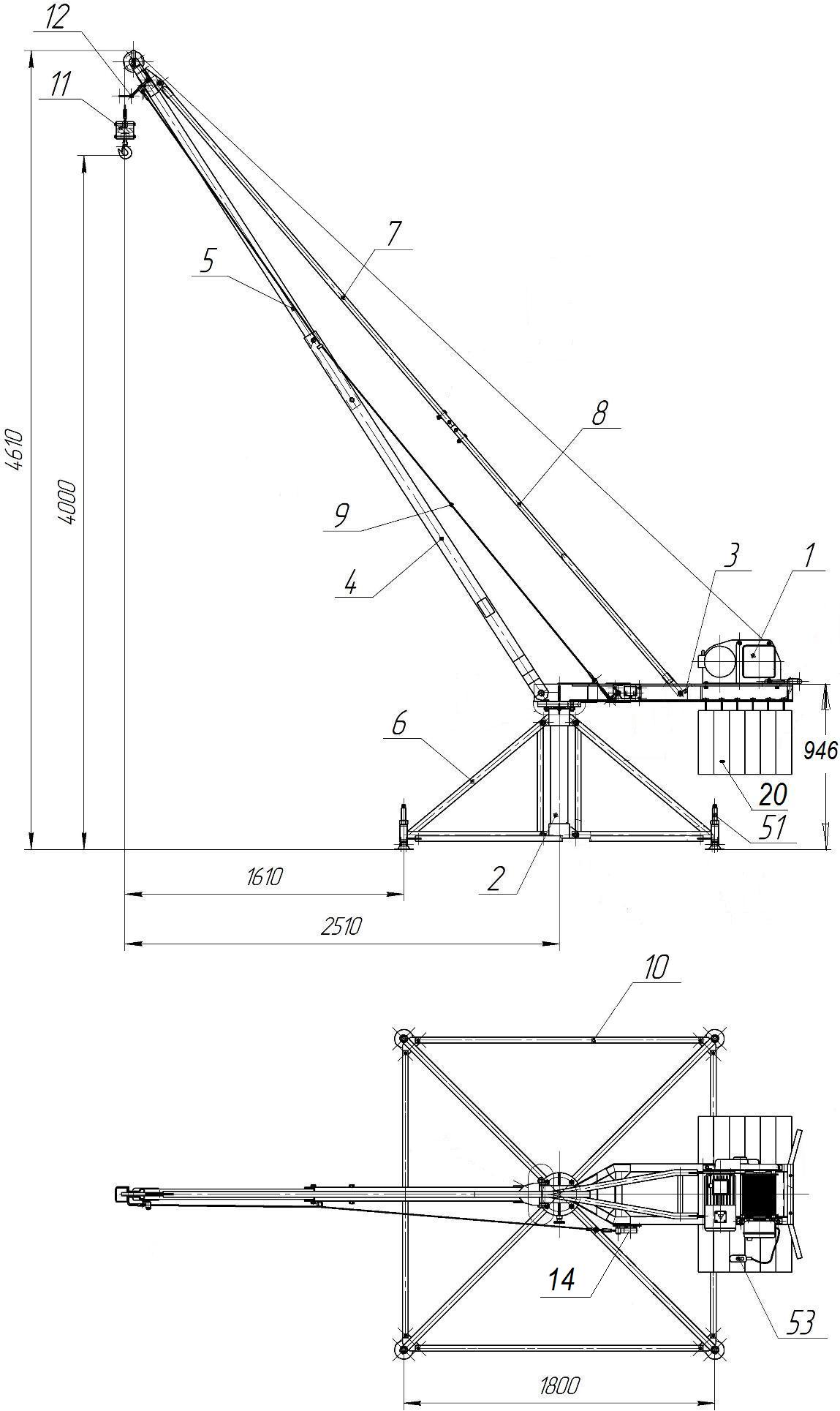

Кран состоит из следующих основных узлов и деталей: рамы 3, лебедки 1, ног 6, верхней стрелы 5 и нижней стрелы 4, колонны 2, стяжки 7 и укосины 8, крюковой подвески 11. Сборочные единицы крана крепятся между собой стандартными крепежными изделиями и деталями, входящими в комплектацию крана.
Устойчивость крана во время эксплуатации обеспечивается контргрузами 20 в количестве 6 шт.
Колонна 2, ноги 6 и стяжки 10 образуют единую платформу. К колонне 2 при помощи болтового соединения М16 крепится рама 3. Рама изготовлена из швеллера и квадратной трубы, соединенных между собой приварными косынками.
К раме крепится лебедка 1. В корпусе лебедки закреплены электродвигатель и барабан. Электродвигатель передает вращающий момент на барабан через двухступенчатый редуктор, закрытый защитным кожухом. На щеке лебедки закреплен электрический пульт. От электропульта отходит один кабель с кнопочным тельферным постом 53 и микровыключателем 14, закрепленным на раме.
В состав электрооборудования входят: электродвигатель со встроенным электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический.
| Характеристика |
Значение |
| Грузоподъемность, кг, не более |
320 |
| Высота подъема груза, м: |
|
| - при установке на земле |
4 |
| - при установке на перекрытии |
до 60 / 80* |
| Скорость подъема груза, м/мин |
22 |
| Диаметр каната, мм |
5,5 |
| Масса контргрузов, кг |
390 |
| Масса крана без противовесов, кг |
260 |
| Общая масса, кг |
650 |
| Вылет стрелы, м |
2,65 |
| Угол поворота, град |
360 |
| Напряжение и частота электрического тока: |
|
| - силовой цепи (В/Гц) |
380/50 |
| - цепи управления (В/Гц) |
220/50 |
| Электродвигатель механизма подъема |
АИРС80В4ЕУ2 |
| Номинальная мощность двиг., кВт |
1,7 |
| Режим работы двиг. по ГОСТ 183 |
S3(ПВ 40%) |
| Место управления |
с пола, перекрытия |
| Режим работы/класс нагружения по ГОСТ 25835 |
3М/В3 |
| Способ управления механизмом подъема |
электрический |
| Способ управления механизмом поворота стрелы |
ручной |
| Скорость подъема груза, м/мин |
22 |
* Высота подъема груза для крана КСП-320 "Мастер" специального исполнения (под заказ)

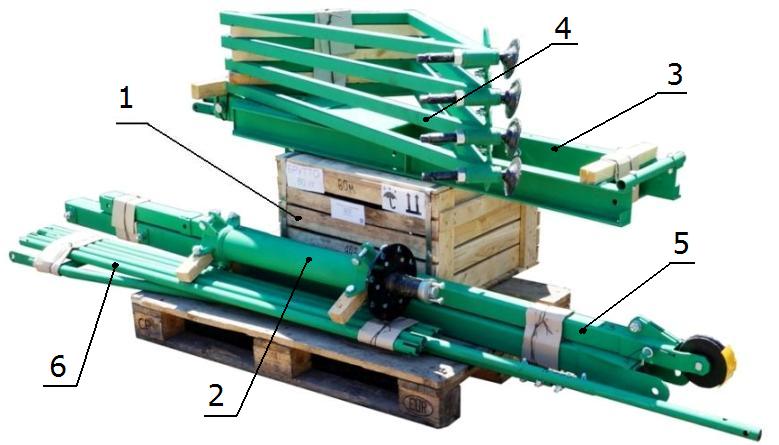

Кран поставляется в разобраном виде. На фото снизу показаны отгрузочные места:
1 - Электрическая лебедка для подъема опускания груза (в ящике); 2 - Колонна; 3 - Поворотная рама; 4 - Ноги (детали опорной платформы); 5 - стрела; 6 - стяжки. В комплекте поставки также имеются железобетонные КОНТРГРУЗЫ в количестве 6 штук (внешний вид см. выше слева на этой странице).
При эксплуатации и техническом обслуживании крана необходимо руководствоваться паспортом и руководством по эксплуатации, Федеральными нормами и правилами в области промышленной безопасности "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей, а также иными нормами и правилами в соответствии с паспортом на изделие.
Кран стреловой Мастер КСП-320 удобен в работе и прост в техническом обслуживании. Срок гарантии - 12 месяцев со дня ввода крана в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя. Срок гарантии не распространяется на грузовой канат. Срок службы крана 3 года. За этот период кран должен пройти 3 текущих ремонта.
