Монтажно-тяговый механизм MTТM (механизм тяговый тросовый монтажный) предназначен для тяги и подъёма грузов на большие расстояния с помощью стального каната, а также для строповки. Изготавливается по ТУ 28.22.12-022-87746082-2018.
Механизм тяговый монтажный МТТМ может применяться в горизонтальной и вертикальной рабочих позициях. Превосходное соотношение создаваемого тягового усилия к собственной массе делает механизм монтажно-тяговый МТТМ-1,6 незаменимым инструментом для множества операций.
Механизм монтажный тяговый МТТМ может быть использован при строительно-монтажных работах, при производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.
Механизм монтажно-тяговый МТТМ может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов МТТМ-1,6 соответствует исполнению У1 ГОСТ 15150-69. По согласованию возможно изготовление МТТМ другого климатического исполнения (У, Т, ОМ, ХЛ, УХЛ) и категорий размещения (1, 2, 3, 4, 5) по ГОСТ 15150-69.

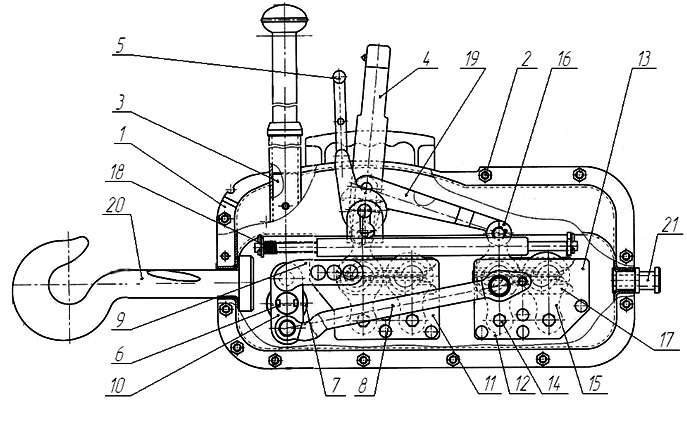

Механизм МТТМ-1,6 (см. схему выше) состоит из следующих узлов: тягового механизма, съемной рукоятки и каната с крюком.
Тяговый механизм, помещенный в штампованный корпус (1), состоит из двух половин, соединенных болтами (2). Снабжен рукоятками переднего (3) и заднего (4) ходов, а также оттяжкой (5) для открывания сжимов при заправке каната.
Рукоятка переднего хода при помощи заклепки и предохранительного штифта крепится на цапфе поворота (6), представляющей собой двуплечий рычаг, который опирается шейками на два подшипника скольжения, помещенные в крышках корпуса (7).
С помощью тяг (8 и 9) поводок (10) связан с передним (11) и задним (12) захватами. Каждый захват состоит из двух щек (13), между которыми на осях (14) посажены четыре пластинчатые серьги — две (15) с одной и две (16) с двумя проушинами. Серьги могут поворачиваться в продольной плоскости.
В фигурные вырезы серег помещены сегментные цапфы сжимов (17). Желобчатыми проточками сжимы охватывают заправленный в механизм канат. С помощью цилиндрических пружин (18), установленных на стержнях, осуществляется предварительное сжатие каната сжимами.
Оттяжка (5) закреплена на рукоятке заднего хода (4), которая соединена с верхними проушинами серег (16): с серьгой переднего захвата — непосредственно, с серьгой заднего захвата — через верхние тяги (19).
Работа МТТМ основана на протягивании каната через тяговый механизм с помощью двух пар сжимов, которые попеременно зажимают канат с усилием, пропорциональным нагрузке, и продвигают его в соответствующем направлении. Например: сжимы захвата, движущегося по направлению к крюку, сжимаясь, прочно захватят и продвинут канат вперед, а в сжимах захвата, движущегося в противоположном направлении, канат будет свободно проскальзывать.
На передней части корпуса предусмотрен специальный крюк (20) для крепления МТТМ к опоре или подвешивания при работе, в задней — втулка (21) для направления каната.
Рукоятка съемная телескопическая, надеваемая на рукоятку переднего или заднего хода, служит для увеличения передаваемого на поводок момента от усилия руки. В МТТМ используется стальной канат диаметром 12 мм с металлическим сердечником. Один конец каната заострен и заварен, что облегчает заправку его в тяговый механизм. На другом конце закреплен крюк. Для удобства переноски на одной из половин корпуса МТТМ имеется ручка.
Серийный выпуск механизмов тяговых монтажных производства СВПК (МТТМ-1,6), соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011
"О безопасности машин и оборудования"  , что подтверждается ДЕКЛАРАЦИЕЙ О СООТВЕТСТВИИ.
| Характеристика |
Значение |
| Наибольшее тяговое усилие, кН (т) |
16,0 (1,6) |
| Расчетная подача каната за один ход рычага |
45 |
| Усилие на рычаге при номиинальном тяговом усилии, Н (кг), не более |
450 (45) |
| Номинальный диаметр каната, мм |
12 |
| Дина каната с крюком, м (+/- 0,5) |
12, 20 или 30 |
| Масса МТТМ (без каната и съемной рукояти), кг, не более |
3 |
| Число людей, обслуживающих МТТМ |
1 или 2 |
| Габаритные размеры без каната и съемной рукоятки, мм, не более |
700 х 165 х365 |
Детали корпуса и захватывающего механизма рассчитаны на максимальный ход 45 мм, соответствующий углу поворота 85°. В условиях эксплуатации МТТМ ход рукоятки может быть уменьшен, что соответственно сократит подачу каната.
В комплект поставки механизма тягового тросового монтажного входят: тяговый механизм - 1 шт, канат с крюком - 1 шт, рукоятка съемная - 1 шт, штифт предохранительный (запасной) - 1 шт, паспорт и руководство по эксплуатации - 1 шт, упаковка - 1 шт.
Монтажно-тяговые механизмы МТТМ-1,6 изготавливаются также в пожаробезопасном исполнении. Механизм МТТМ-1,6 в данном исполнении допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III.
Пример обозначения пожаробезопасного механизма МТТМ-1,6 грузоподъемностью 1600 кг с длиной каната 12,0м для эксплуатации в пожароопасной зоне П-IIa:
МТТМ-1,6-12,0-П-IIа-У1; где климатическое исполнение/ категория размещения по требованию заказчика и согласованию с производителем могут быть выполнены иные(У, Т, ОМ, ХЛ, УХЛ / 1, 2, 3, 4, 5).
Механизмы тяговые тросовые монтажные МТТМ-1,6 изготавливаются также во взрывобезопасном исполнении (МТТМ-Ex-1,6).
Область применения МТТМ во взрывобезопасном (взрывозащищенном) исполнении — взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной Ex-маркировкой, требованиями ГОСТ 31610.0-2019 (IEC 60079-0:2017) и отраслевых правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах. Тали ВБИ также соответствует требованиям ГОСТ 32407-2013 (ISO/DIS 80079-36) и ГОСТ ISO/DIS 80079-37-2013.
механизм МТТМ-1,6, относящийся к группе оборудования I, имеет дополнительную Ex-маркировку РВ Ex h I Mb X и должен обеспечивать применение в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или горючей пыли при нормальных атмосферных условиях.
Механизм МТТМ-1,6, относящийся к группе оборудования II, имеет дополнительную Ex-маркировку 1Ex h IIC T4 Gb Х и должен обеспечивать применение во взрывоопасных зонах классов 1 и 2 помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3, Т4.
Механизм тяговый МТТМ-Ex-1,6 сертифицирован на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия. См. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ соответствия.
Пример обозначения МТТМ-1,6 взрывозащищенного исполнения грузоподъемностью 1600 кг с канатом 20,0м: МТТМ-Ex-1,6-20,0-У1 ТУ 28.22.12-022-87746082-2018; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие.
Срок гарантии на механизм тяговый тросовый МТТМ-1,6 - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя.
Назначенный cрок службы механизма тягового тросового монтажного МТТМ - 5 лет при условии выполнения требований, изложенных в паспорте и руководстве по эксплуатации. По истечении назначенного срока службы должно быть принято решение об установлении нового назначенного срока службы с проведением необходимого ремонта или решение об утилизации МТТМ.
Назначенный срок хранения МТТМ в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года. По истечении назначенного срока хранения МТТМ по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока хранения с проведением необходимого ремонта и/или консервации.
Эксплуатация механизма МТТМ, его техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с паспортом и руководством по эксплуатации на МТТМ, Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения".
Техническое обслуживание механизма монтажного МТТМ в соответствии с его эксплуатационной документацией, в том числе проводится периодическая очистка механизма от загрязнений и смазка его движущихся частей. Обильная смазка не вызывает проскальзывания каната в сжимах, но удлиняет срок его эксплуатации.
Монтажный механизм МТТМ не предназначен для транспортирования людей, расплавленного и раскаленного металла, ядовитых веществ, взрывчатых веществ, для эксплуатации в помещении с парами кислот и щелочей.
>>Вернуться на предыдущую страницу "Продукция СВПК"
|
|
|
|
|
|
Работа механизма монтажного МТТМ основана на протягивании каната через тяговый механизм с помощью двух пар сжимов, которые попеременно зажимают канат с усилием, пропорциональным нагрузке, и продвигают его в соответствующем направлении.
|
|
|
|
Уход за МТТМ-1,6 не требует специальных приспособлений и инструмента: он заключается в очистке тягового механизма от загрязнений и смазке его движущихся частей.
|
|
|
|

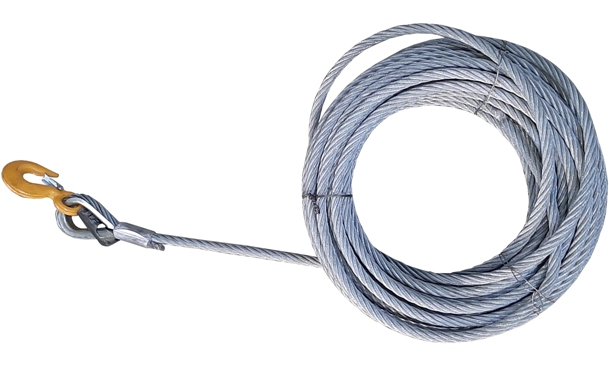

В МТТМ используется стальной канат диаметром 12 мм с металлическим сердечником. Один конец каната заострен и заварен, что облегчает заправку его в тяговый механизм. На другом конце закреплен крюк.
|
|
|
|

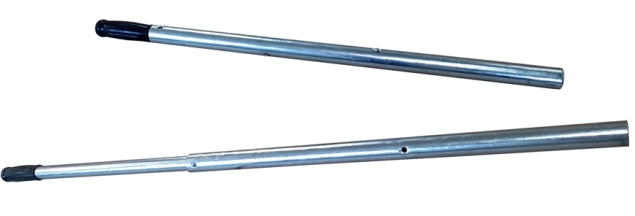

Рукоятка съемная телескопическая, надеваемая на рукоятку переднего или заднего хода, служит для увеличения передаваемого на поводок момента от усилия руки.
На фото - выше рукоятка в сложенном состоянии; ниже рукоятка в положении максимальной длины.
|
|
|
|

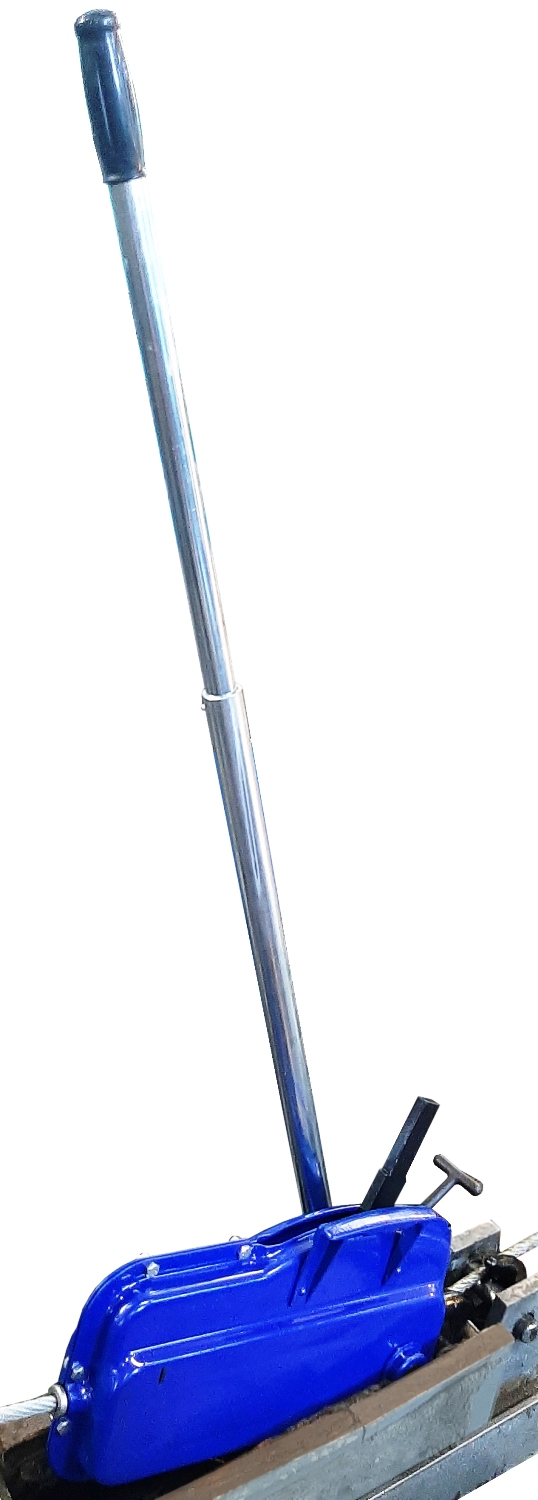

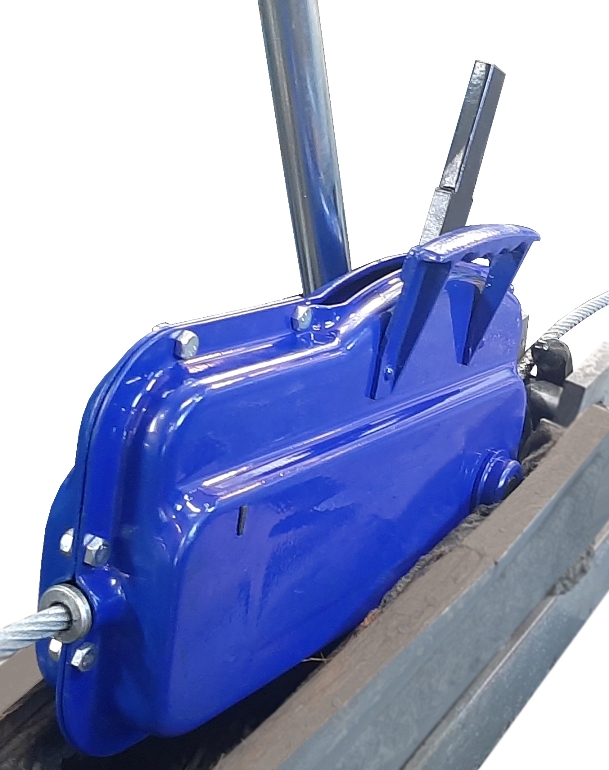

На фото - механизм тяговый тросовый монтажный МТТМ-1,6 в испытательном кондукторе на стенде. Канат заправлен в тяговый механизм. Рукоятка съемная телескопическая установлена на рукоятку переднего хода.
|
|
|
|

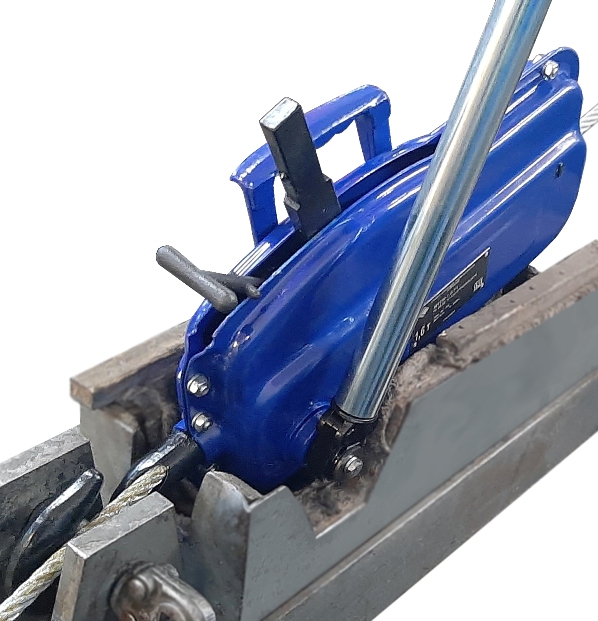

Монтажно-тяговый механизм МТТМ-1,6 на испытаниях на стенде.

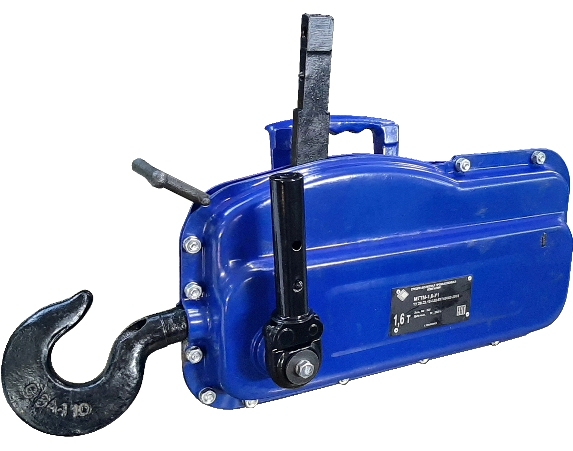

На передней части корпуса предусмотрен специальный крюк для крепления МТТМ к опоре или подвешивания при работе.
Рукоятка съемная телескопическая установлена на рукоятку переднего хода. Канат заправлен в МТТМ.
|
|
|
|

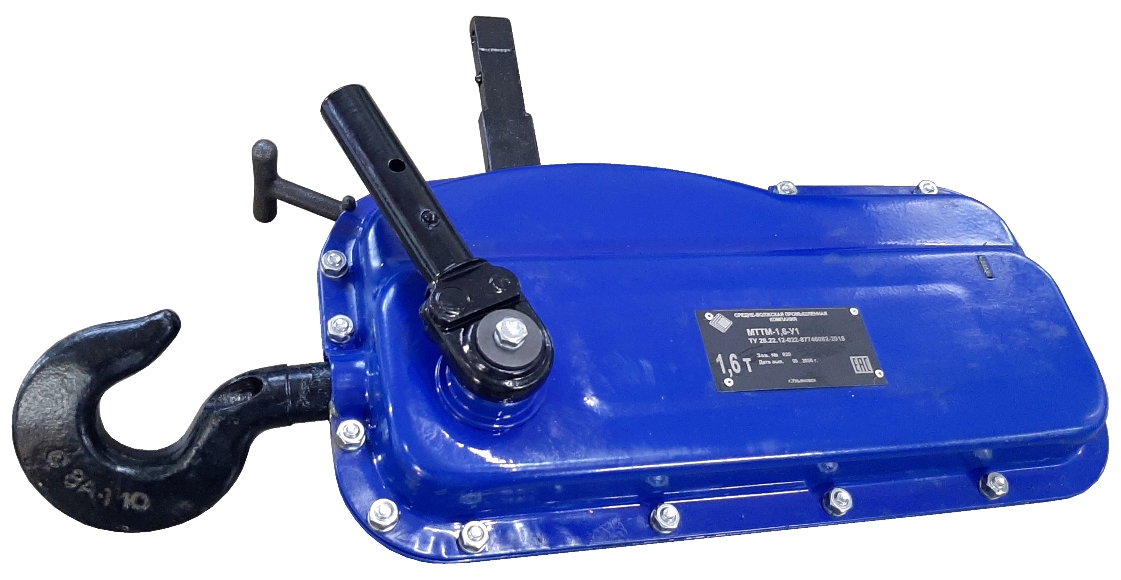

Механизм тяговый монтажный МТТМ-1,6.

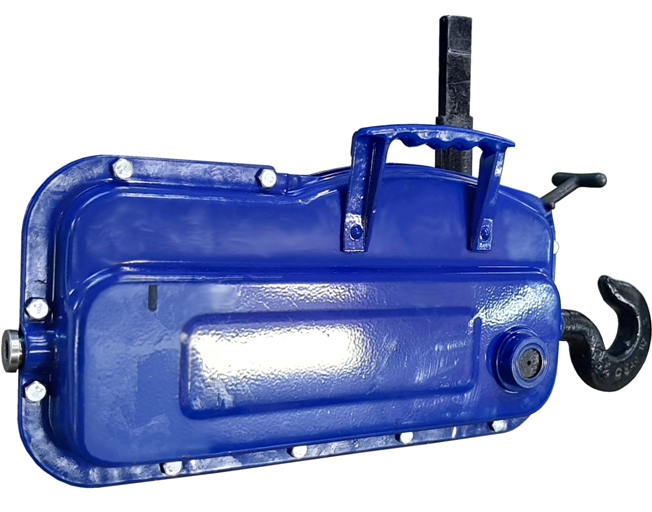

В задней части корпуса механизма монтажного предусмотрена втулка для направления каната.

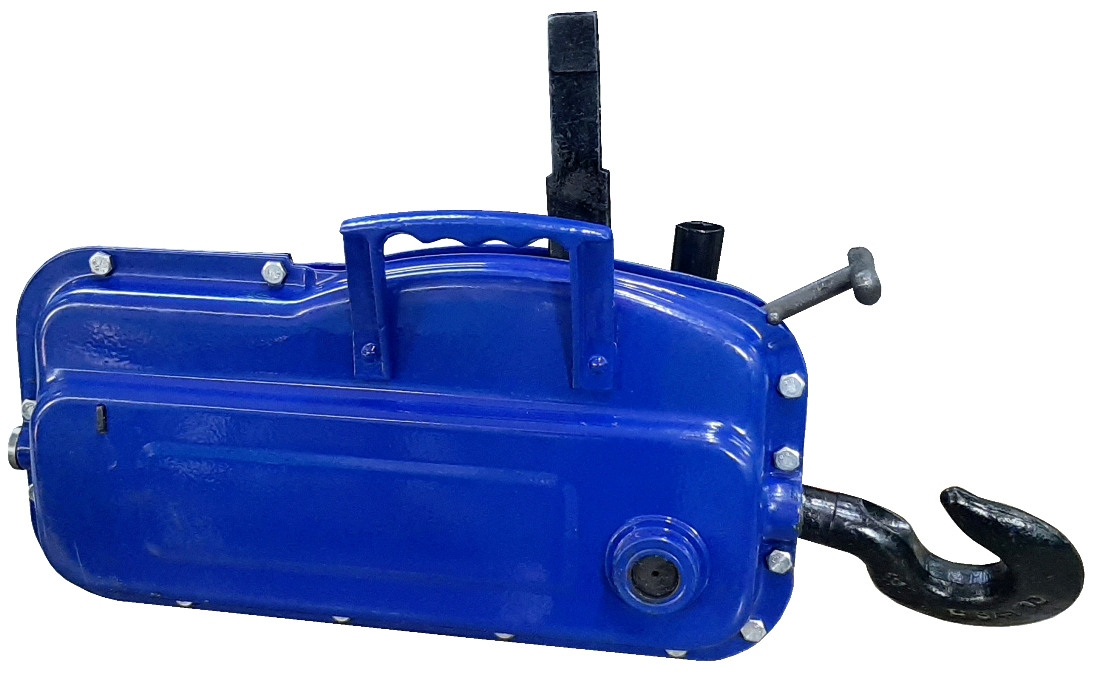

Для удобства переноски на одной из половин корпуса МТТМ имеется ручка.
К работе с МТТМ допускаются лица, прошедшие инструктаж по технике безопасности и изучившие эксплуатационную документацию на таль.
|
|
|
|
