ТАЛИ ЭЛЕКТРИЧЕСКИЕ КАНАТНЫЕ
грузоподъемность от 1,0 до 5,0 тонн


СВПК и ТД Ульяновские талиталь электрическая канатная ТЭ



Декларация

 Декларация соответствия

Посмотреть декларацию можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


Серийный выпуск электрических канатных талей общепромышленного и пожаробезопасного исполнения г/п от 1,0 до 5,0 тонн соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается декларацией соответствия.



опросный лист тали ТЭ

Здесь можно скачать опросный лист для заказа электрической канатной тали производства СВПК. Формат DOC, размер файла - 135КБ.

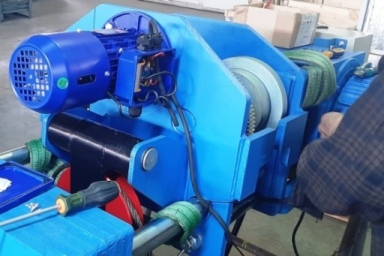

Тележка тали снабжена электродвигателем с тормозом, редуктор встроен в щеку тележки.





Основная пускорегулирующая и защитная аппаратура размещается в шкафу управления электрической тали.





Управление производится с помощью подвесного пульта или радиоуправления.





Подача питающего напряжения к тали осуществляется гибким кабелем (фестонная система токоподвода) или при помощи закрытого троллея.

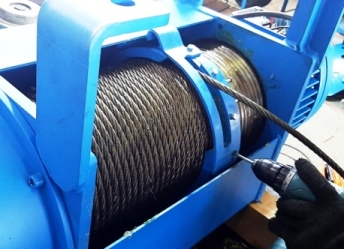

В конструкции тали предусмотрен канатоукладчик и концевые выключатели верхнего и нижнего положения крюка. Это повышает ресурс каната и обеспечивает безопасность эксплуатации.





Регулировка тележки и конструкция роликов позволяет устанавливать таль на двутавровые балки с шириной полки от 130 до 150мм, с косыми и параллельными полками. По заказу покупателя возможно изготовление тележки с возможностью установки на двутавровые балки с шириной полки до 400мм.

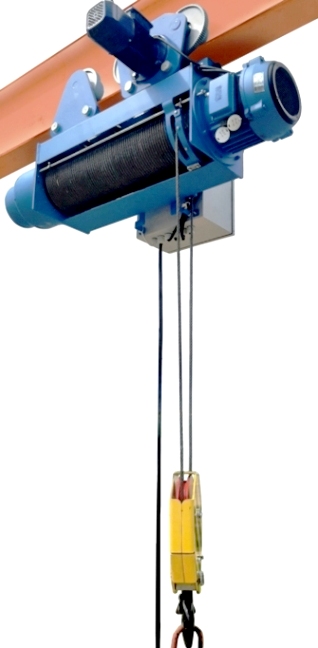

Тали электрические канатные ТЭ
грузоподъемностью от 1,0 до 5,0 тонн


  • Тали электрические канатные (ТЭ) предназначены для подъема/опускания и горизонтального перемещения груза при производстве монтажных, технологических, складских и иных работ в закрытых помещениях и на открытых площадках при температуре эксплуатации от -40 до +40 °С.Таль электрическая канатная перемещается по путям из двутавровой балки с параллельными или косыми полками, по согласованию возможно изготовление тали для установки на полку катания шириной от 130 до 400 мм. Передвижение тали по путям осуществляется посредством электрического привода оснащенного дисковым тормозом. Группа режима работы М5-М7.
  • Окружающая среда должна быть не взрывоопасной, не содержащей агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию электрооборудования, ненасыщенной водяными парами. Электрические тали ТЭ, предназначенные для работы на открытом воздухе, должны быть защищены от непосредственного воздействия атмосферных осадков. Для этого подкрановый путь необходимо оснастить навесом.

  •       таль электрическая канатная              таль электрическая канатная


  • Тали электрические канатные КЭО грузоподъемностью 0,5 - 1 - 2 - 3.2 - 5 - 6,3 - 8 и 10 тонн производятся СВПК в соответствии с ТУ 28.22.11-023-87746082-2022.

  • Электрические канатные тали выпускаются с высотой подъема 6; 12; 18; 24 и 36 м. По согласованию с заказчиком возможно изготовление кранов с другими высотами подъёма.

  • Электрические канатные тали производства СВПК оснащены:
    - планетарным редуктором (в состоянии поставки в редуктор залито трансмиссионное масло);
    - коническим тормозом на подъем груза;
    - тормозом механизма передвижения;
    - концевыми выключателями верхнего и нижнего положения крюка;
    - крюком с предохранительным замком;
    - канатоукладчиком;
    - пультом с ключ-маркой и кнопкой аварийной остановки.

  • По заказу покупателя таль дополнительно оснащается следующим оборудованием:
    - крановое исполнение (шестикнопочный пульт, пускатели на передвижение крана);
    - частотный преобразователь на подъем и передвижение тали;
    - ограничитель грузоподъемности;
    - подогрев электрошкафа;
    - концевые выключатели на передвижение тали;
    - тележка для монтажа тали на двутавровые балки с шириной полки до 400мм.

  • Пример маркировки талей ТЭ:

     маркировка талей ТЭ

    1 - сокращенное наименование изделия (таль электрическая);
    2 - грузоподъемность (первая цифра - целое число тонн, последующие - десятые и сотые доли тонны, запятая опускается);
    3 - исполнение тали:
          1 - стационарное опорное;
          2 - стационарное подвесное;
          3 - передвижное с неприводным механизмом передвижения;
          4 - передвижное с ручным приводом механизма передвижения;
          5 - передвижное с электрическим приводом механизма передвижения;
    4 - условное обозначение диапазона подъема:
          1 - до 6,3 м;                 2 - св.6,3 до 12,5 м;
          3 - св. 12,5 до 20 м;    4 - св. 20 до 32 м;
          5 - св. 32 до 50 м;       6 - св. 50 до 80 м;
    5 - обозначение числа скоростей механизма подъема:
          1 - односкоростное исполнение;
          2 - двухскоростное исполнение;
          3 - исполнение с регулируемой скоростью;
    6 - дополнительные данные, касающиеся исполнения механизма подъема;
    7 - обозначение числа скоростей механизма передвижения:
          1 - односкоростное исполнение;
          2 - двухскоростное исполнение;
          3 - исполнение с регулируемой скоростью;
    8 - трасса подвесного пути:
          П - пути прямые;
          Р - пути, имеющие радиусные участки;
    9 - условное обозначение наличия тормоза на механизме передвижения:
          О - тормоз отсутствует;
          Т - тормоз имеется;
    10 – Дополнительные данные, касающиеся исполнения механизма передвижения ( при наличии);
    11 – класс пожароопасной зоны;
    12 – климатическое исполнение;
    13 – ТУ 28.22.11-023-87746082-2022.

  • Пример   условного   обозначения   тали грузоподъемностью 3,2 т, передвижной, с электрическим приводом механизма передвижения, диапазоном подъема 6м, с односкоростными механизмами подъема и передвижения, для прямолинейных подвесных путей, без тормоза на механизме передвижения, пожаробезопасного исполнения: Таль электрическая ТЭ 320-511-1ПО П-IIа У2 (-20+40) ТУ 28.22.11-023-87746082-2022

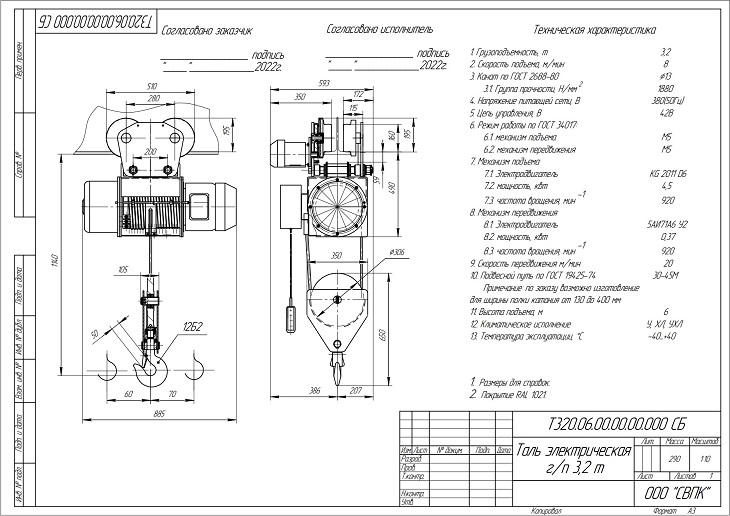

  • С основными техническими характеристиками и размерами можно ознакомиться на эскизах ниже:

    Таль грузоподъемностью 2.0 т, высота подъёма 6 м
     таль электрическая эскиз г/п 2.0 т

    Посмотреть эскиз можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


    Таль грузоподъемностью 2.0 т, высота подъёма 12 м
     таль электрическая эскиз г/п 2.0 т

    Посмотреть эскиз можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


    Таль грузоподъемностью 2.0 т, высота подъёма 14 м
     таль электрическая эскиз г/п 2.0 т

    Посмотреть эскиз можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


    Таль грузоподъемностью 2.0 т, с уменьшенной строительной высотой, высота подъёма 6,3 м
     таль электрическая УСВ эскиз г/п 2.0 т

    Посмотреть эскиз можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


    Таль грузоподъемностью 3.2 т, высота подъёма 6 м
     таль электрическая эскиз г/п 3.2 т, 6 м

    Посмотреть эскиз можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


    Таль грузоподъемностью 3.2 т, высота подъёма 9 м
     таль электрическая эскиз г/п 3.2 т, 9 м

    Посмотреть эскиз можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


    Таль грузоподъемностью 3.2 т, высота подъёма 12 м
     таль электрическая эскиз г/п 3.2 т, 12 м

    Посмотреть эскиз можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


    Таль грузоподъемностью 3.2 т, с уменьшенной стоительной высотой (УСВ), высота подъёма 6,3 м
     таль электрическая УСВ эскиз г/п 3.2 т, 6.3м, УСВ

    Посмотреть эскиз можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


    Таль грузоподъемностью 5.0 т, высота подъёма 6 м
     таль электрическая эскиз г/п 3.2 т, 12 м

    Посмотреть эскиз можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


    Таль грузоподъемностью 5.0 т, высота подъёма 12 м
     таль электрическая эскиз г/п 3.2 т, 12 м

    Посмотреть эскиз можно по ССЫЛКЕ ЗДЕСЬ или кликом по картинке выше.


  • Тали электрические ТЭ основные характеристики:
    Характеристика Значение
    Группа классификации (режима) работы механизма подъема тали по ГОСТ 34017 М5
    Климатическое исполнение (варианты по согласованному требованию) У, УХЛ, ХЛ, УТ
    Категория размещения по ГОСТ 15150 (по согласованию) 1, 2, 3, 4
    Температура хранения от -40°C до +40°C
    Температура окружающей среды при эксплуатации тали от -40°C до +40°C
    Тип привода Электрический
    Напряжение цепи питания 400В, 50Гц, трехфазный
    Напряжение цепи управления 42В
    Способ управления Электрический от пульта
    Место управления при работе С пола
    Способ токоподвода к тали кабельный
    Тип подкранового пути (по согласованию с заказчиком) Двутавровые балки с косыми или параллельными полками. Ширина полки катания от 130 до 150 мм. (До 400мм по дополнительному заказу)


  • Тали электрические канатные производства СВПК всех грузоподъемностей надежно и качественно окрашены. Каждая деталь окрашивается отдельно, до сборки всего изделия. Наиболее нагруженные узлы имеют порошковое полиэфирное покрытие или гальваническое покрытие Ц9. Такое решение обеспечивает защиту от коррозии на долгие годы в любых условиях эксплуатации, как в помещении так и на открытом воздухе.

  • Монтаж, пуск, регулирование тали производится в соответствии с требованиями, изложенными в прилагаемом паспорте и руководстве по эксплуатации.

  • Таль электрическая ТЭ не предназначена для транспортирования людей, расплавленного и раскаленного металла, ядовитых веществ, для работы во взрывоопасной среде, для эксплуатации в помещении с парами кислот и щелочей, концентрации которых вызывают коррозию конструкции тали.

  • Таль ТЭ отгружается законсервированной и упакованной в ящик с гидроизоляцией. Хранение тали до начала эксплуатации допускается в закрытом помещении или под навесом.

  • Для обеспечения нормального безаварийного функционирования узлов и деталей тали ТЭ владелец должен обеспечить надлежащую систему технического обслуживания во время ее эксплуатации - согласно паспорта и РЭ.

  • Изготовитель гарантирует соответствие ТЭ требованиям следующих нормативных документов: ТР ТС 010/2011, Федеральные нормы и правила в области промышленной безопасности "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения" и ТУ 28.22.11-023-87746082-2022 - при соблюдении потребителем условий эксплуатации, транспортирования и хранения, изложенных в Паспорте и РЭ.

  • Срок гарантии составляет 24 месяца со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы при работе в паспортном режиме - 10 лет. Ресурс до первого капитального ремонта - 6300 машиночасов.
