Ручные тали передвижные цепные ТРШБК-2,0 предназначены для подъёма, удержания в поднятом положении и опускания груза массой до 2 тонн, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы режима 1М по ГОСТ 25835.
Тали шестеренные передвижные ТРШБК могут эксплуатироваться в закрытом помещении и на открытом воздухе. В части воздействия климатических факторов тали
соответствуют исполнению У1 ГОСТ 15150. По согласованию сторон тали могут изготавливаться с другим климатическим исполнением/ категорией размещения. Разрешается эксплуатация талей при температуре окружающей среды до минус 40 град С.
Тали цепные передвижные ТРШБК-2,0 монтируются на однорельсовых двутавровых балках №№ 24М, 30М, 36М по ГОСТ 19425 и №№ 20, 22, 24, 27, 30 по ГОСТ 8239.
При установке талей передвижных необходимо соблюдение требований по допускаемому уклону и кривизне подвесного пути (см. таблицу ниже).
Тали шестеренные передвижные ТРШБК г/п 2 тонны с приводом механизма передвижения (буква Б в обозначении типа тали ТРШБК). Перемещение тали по подвесному пути осуществляется приложением усилия оператора тали к тяговой цепи механизма перемещения.

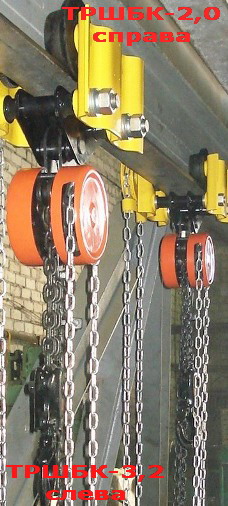

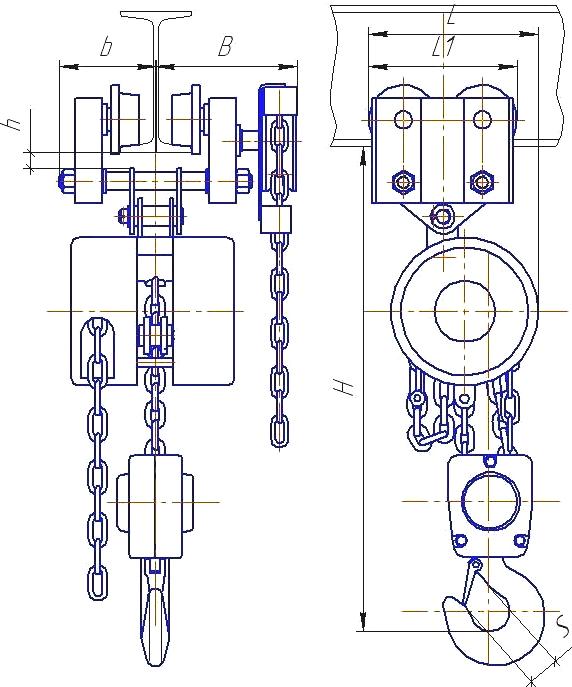

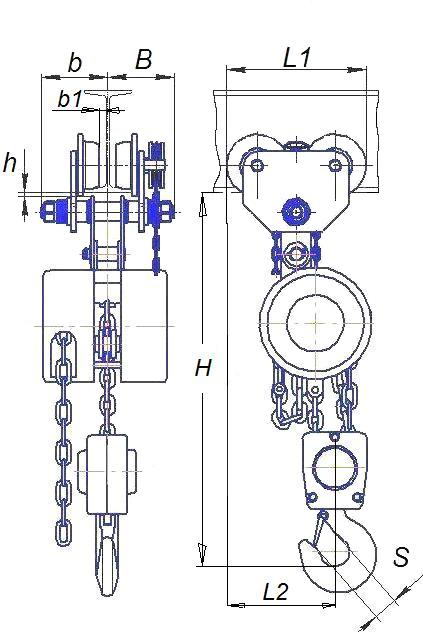

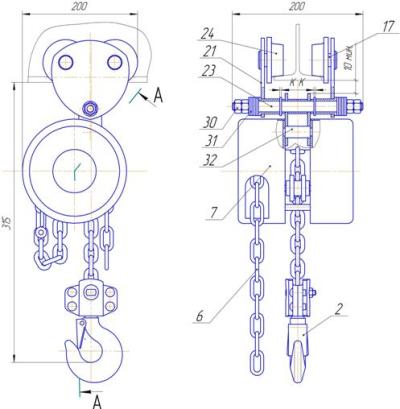

Указанные на схеме выше размеры для ТРШБК-2,0:
H=450; B=170; b=120; L1=245; S=36; h=15; L2=122; b1=15;
Ручная таль передвижная цепная шестеренная ТРШБК-2,0 состоит из кошки, нижней подвески, грузовой цепи, двух тяговых цепей и механизма тали, соединенного с кошкой. Механизм тали состоит из двух силовых щёк, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, тяговой звёздочки и кожуха.
Кошка состоит из щек, распорки с осью крепления к корпусу тали. В щеках на подшипниках качения установлены ролики - 2 ведущих и 2 ведомых. Подробнее об устройстве и принципе работы тали передвижной ТРШБК - в паспорте на изделие.
В комплект поставки входят: таль (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (2шт), тара - деревянный ящик (1 шт), паспорт на таль, совмещенный с руководством по эксплуатации (1шт). Запасовка грузовой и тяговой цепей производится на заводе-изготовителе.
Серийный выпуск талей ручных производства СВПК (в т.ч. модели ТРШБК) соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  . Сертификат соответствия смотрите ПО ССЫЛКЕ ЗДЕСЬ.
| Характеристика |
ТРШБК-2,0 |
| Грузоподъемность тали, т |
2,0 |
| Масса тали, без цепей, кг, не более |
35,0 |
| Тяговое усилие механизма подъема, Н, не более |
320 |
| Ход тяговой цепи при подъеме груза на 1 м, м |
71 |
| Количество ветвей грузовой цепи |
2 |
| Грузовая цепь |
6х18 |
| Тяговая цепь |
5х26 |
| Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
| Радиус кривизны подвесного пути, м, не менее |
1,6 |
Тали передвижные шестеренные ручные ТРШБК имеют двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.

Ручная таль передвижная шестеренная ТРШБК-2,0. Вид на узел соединения кошки с механизмом тали со стороны ведомых роликов кошки (слева), со стороны ведущих роликов (справа).
Тали ручные передвижные ТРШБК изготавливаются только в общепромышленном исполнении. Если необходима взрывобезопасная (взрывозащищенная таль), см. раздел "Тали передвижные ТРШБп".
Срок гарантии на тали цепные передвижные ТРШБК - 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
Срок службы передвижных талей - 7 лет, при условии выполнения требований по эксплуатации и обслуживанию тали, изложенных в руководстве по эксплуатации.
Эксплуатация передвижных талей ТРШБК, их техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", паспортом/руководством по эксплуатации, иными документами в соответствии с действующим законодательством.
Техническое обслуживание талей заключается во внешнем осмотре, смазке грузовой цепи консистентной смазкой Литол-24. После трех лет эксплуатации таль подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.
!ЗАПРЕЩАЕТСЯ! применение талей ручных передвижных ТРШБК для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака, а также эксплуатация в химически активных средах!
>>Вернуться на предыдущую страницу "Тали передвижные ТРШБМ и ТРШБК"
|
|
|
см. также:

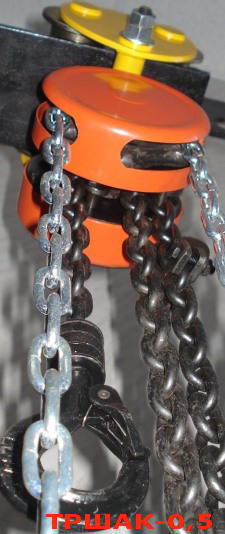

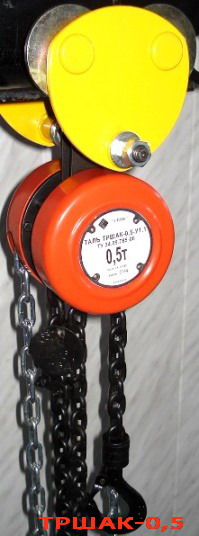

>>Тали передвижные ТРШАК-0,5

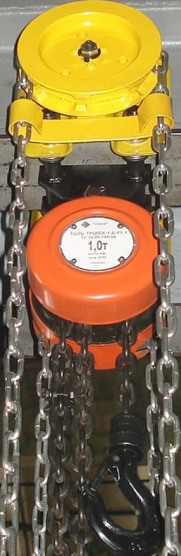

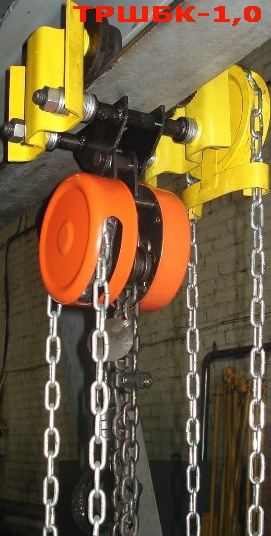

>>Тали передвижные ТРШБК-1,0

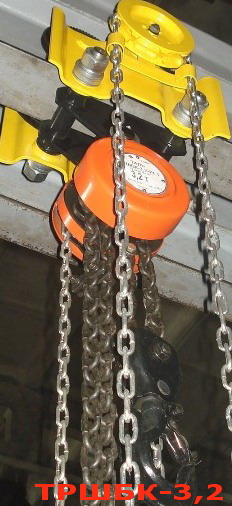

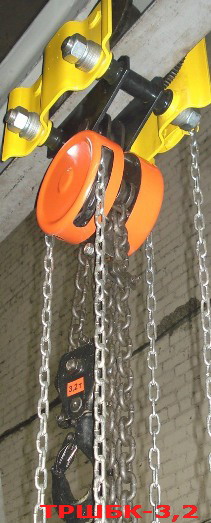

>>Тали передвижные ТРШБК-3,2
>> Тали передвижные ТРШБК-5,0
|
|
|

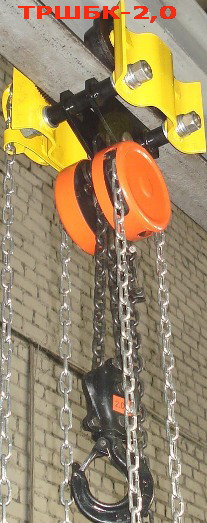

Таль передвижная цепная ручная ТРШБК-2,0. Конструктивно представляет собой таль стационарную ТРШСК-2,0 интегрированную с кошкой ручной К2,0Б.
|
|
|
|
Таль шестеренная передвижная цепная ТРШБК-2,0. Вид на таль со стороны тяговой цепи тали и ведомых роликов кошки.
|
|
|
|

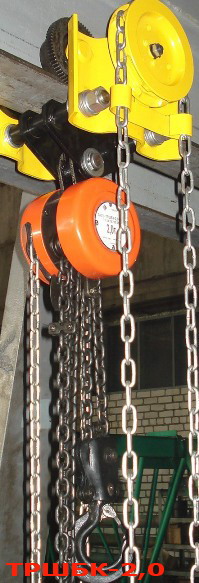

Таль цепная передвижная ТРШБК-2,0.

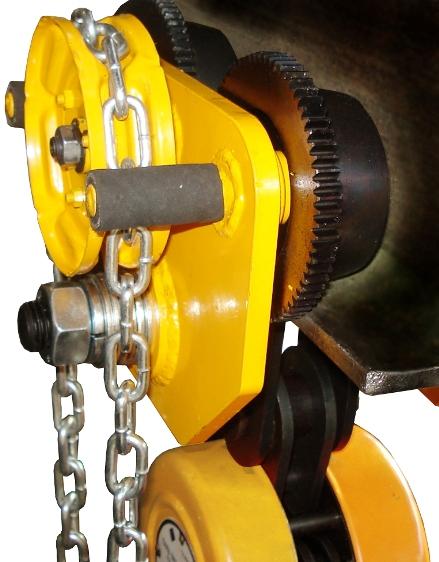

Кошка передвижной тали шестеренной ТРШБК-2,0 с приводом механизма передвижения. Перемещение тали осуществляется по подвесному пути двутаврового профиля.
|
|
|
|
