Таль ручная шестеренная передвижная с уменьшенным вертикальным подходом и поворотным кожухом тяговой цепи ТРШБМУ-1,0 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 1,0т включительно, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы классификации режима работы М1, М2 или М3 по ГОСТ 34017-2016.
Таль передвижная цепная ТРШБМУ может эксплуатироваться в закрытом помещении и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ 15150-69. По требованию заказчика в согласованном порядке может быть изготовлена таль другого климатического исполнения/ категории размещения (У, УХЛ, ХЛ, Т, ОМ /1, 2, 3, 4, 5). Эксплуатация тали разрешается при температуре окружающей среды в соответствии с выбранным климатическим исполнением / категорией размещения.
Передвижная таль цепная шестеренная ТРШБМУ-1,0 монтируется на однорельсовых двутавровых балках с шириной полки А=55÷185 мм или А=150÷305 мм (два исполнения, согласовывается при поставке).
Балки ездовые для талей проектируются на основании РД 50:48:0075.03.05 «Рекомендации по устройству и безопасной эксплуатации надземных крановых путей» и ГОСТ Р 56944-2019 «Краны грузоподъемные, Пути рельсовые крановые надземные. Общие технические условия».
Передвижные цепные тали шестеренные ТРШБМУ - с приводом механизма передвижения (на что указывает буква Б в обозначении тали в соответствии с ГОСТ). Перемещение тали по подвесному пути осуществляется приложением усилия оператора тали к тяговой цепи кошки тали.
Таль цепная передвижная ТРШБМУ-1,0 (см. рис.) состоит из кошки 34, механизма тали (9 - интегрирован с кошкой), нижней подвески 14, грузовой цепи 37, тяговых цепей 35 и 36.

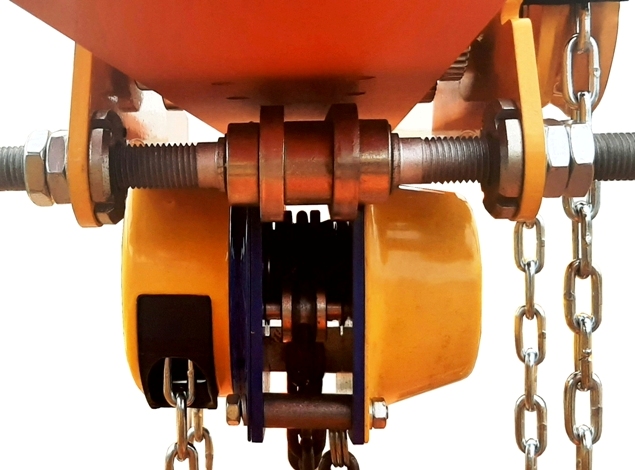

Механизм тали (см. схему ниже) состоит из двух силовых щёк 8 и 10, корпуса 11, грузовой звездочки 12, установленной в подшипниках, тяговой звёздочки 1, редуктора с грузоупорным тормозом.
Тормоз – автоматический, дисковый, грузоупорный. Состоит из ступицы 19, навинченной на вал-шестерню 13, чашки 18, закрепленной на щеке 8. Фрикционная накладка 5 находится между ступицей 19 и чашкой 18, пружина 4 поджимает ступицу. Тяговая звездочка 1 свободно установлена на вал-шестерне и входит в зацепление со ступицей и вал-шестерней. Кулачок 3 установлен на вал-шестерне и входит в зацепление с тяговой звездочкой 1.
Редуктор тали двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления.
Кошка состоит из двух щек (холостая и приводная), двух распорок с осями крепления к корпусу тали. В холостой щеке на подшипниках качения установлены ведомые ролики.
В приводной щеке смонтирован механизм передвижения, состоящий из тяговой звездочки, тяговой цепи, ограничителя цепи, ведущих роликов, на ребордах которых выполнены зубчатые венцы, входящие в зацепление с валом-шестерней.
Подробнее об устройстве и принципе работы тали передвижной с уменьшенной строительной высотой ТРШБМУ-1,0 - в паспорте и руководстве по эксплуатации на таль.

В комплект поставки входят: механизм тали, соединенный с кошкой (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговые цепи (2шт - одна на таль, вторая на кошку), тара, паспорт/руководство по эксплуатации на таль (1шт).
Серийный выпуск талей ручных шестеренных производства СВПК (в том числе тали ручной ТРШБМУ-1,0), соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011
"О безопасности машин и оборудования"  , что подтверждается СЕРТИФИКАТОМ СООТВЕТСТВИЯ.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
1,0 |
| Масса тали, без цепей, кг, не более |
20,0 |
| Тяговое усилие механизма подъема, Н, не более |
380 |
| Тяговое усилие механизма передвижения, Н, не более |
95 |
| Ход тяговой цепи при подъеме груза на 1метр, метров |
48 |
| Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
| Радиус закругления (кривизны) подвесного пути, м, не менее |
1,0 |
| Уровень звука при работе, дБА, не более |
60 |
Цепная таль передвижная ТРШБМУ-1,0 имеет одну ветвь грузовой цепи. Применяемая грузовая цепь с размерами звена 6х18, стальная, круглозвенная, калиброванная, высокопрочная (8 класс прочности), 0,8 кг/пог.м. Применяемая на тали и на кошке тяговая цепь - 5х26, стальная, круглозвенная, калиброванная, 0,46 кг/пог.м.
Длина цепей на таль может быть рассчитана по формулам: для грузовой цепи L=(Н+0,6)м, где Н – высота подъема; Для одной тяговой цепи L = (2Н-0,1)м.
Тали ручные передвижные цепные ТРШБМУ-1,0 изготавливаются также в пожаробезопасном исполнении. Таль пожаробезопасная ТРШБМУ-1,0 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
Пример обозначения пожаробезопасной тали передвижной грузоподъемностью 1000 кг:
ТРШБМУ-1,0-П-IIа-У1 ТУ 24.09.785-00; где климатическое исполнение/ категория размещения по требованию заказчика и согласованию с производителем могут быть выполнены иные.
Тали ручные передвижные цепные ТРШБМУ-1,0 изготавливаются также во взрывобезопасном исполнении. Взрывобезопасная таль имеет другое обозначение, а именно ТРШБУп-Ex-1,0
Область применения талей во взрывобезопасном (взрывозащищенном) исполнении — взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной Ex-маркировкой, требованиями ГОСТ 31610.0-2019 (IEC 60079-0:2017) и отраслевых правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах. Тали ВБИ также соответствует требованиям ГОСТ 32407-2013 (ISO/DIS 80079-36) и ГОСТ ISO/DIS 80079-37-2013.
Таль, относящаяся к группе оборудования I, имеет дополнительную Ex-маркировку РВ Ex h I Mb X и должна обеспечивать применение в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или горючей пыли при нормальных атмосферных условиях.
Таль, относящаяся к группе оборудования II, имеет дополнительную Ex-маркировку 1Ex h IIC T4 Gb Х и должна обеспечивать применение во взрывоопасных зонах классов 1 и 2 помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3, Т4.
Таль, относящаяся к группе оборудования III, имеет дополнительную Ex-маркировку Ex h IIIC T135°C Db Х и должна обеспечивать применение в местах с взрывоопасной средой, создаваемой пылевоздушной смесью.
Тали ручные цепные передвижные ТРШБУп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия. См. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ соответствия.
Пример обозначения взрывобезопасной тали передвижной грузоподъемностью 1000 кг:
ТРШБУп-Ex-1,0-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие.
Срок гарантии на таль с уменьшенной строительной высотой ручную передвижную ТРШБМУ-1,0 - 2 года со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы - 7 лет при условии выполнения требований, изложенных в руководстве по эксплуатации.
Назначенный cрок службы тали - 7 лет при условии выполнения требований, изложенных в паспорте и руководстве по эксплуатации. По истечении назначенного срока службы должно быть принято решение об установлении нового назначенного срока службы с проведением необходимого ремонта или решение об утилизации тали.
Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года. По истечении назначенного срока хранения тали по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока хранения с проведением необходимого ремонта и/или консервации.
Эксплуатация передвижной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с паспортом и руководством по эксплуатации на таль, Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах).
Техническое обслуживание тали в соответствии с её эксплуатационной документацией, в том числе проводится внешний осмотр тали и смазка грузовой цепи консистентной смазкой типа Литол-24. После трех лет эксплуатации таль необходимо подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.
Таль не предназначена для транспортирования людей, расплавленного и раскаленного металла, ядовитых веществ, взрывчатых веществ, для эксплуатации в помещении с парами кислот и щелочей.
>>Вернуться на предыдущую страницу "Тали с малой строительной высотой"
|
|
|
|
|
|
Таль ручная передвижная с малой строительной высотой ТРШБМУ-1,0. Конструктивно представляет собой стационарную таль ТРШСп-1,0 интегрированную с кошкой ручной специальной конструкции, что обеспечивает малую строительную высоту.
Монтируется на двутавровых балках. Кошка тали имеет привод механизма передвижения.
|
|
|
|
Тали ручные шестеренные типа ТРШ производства СВПК (стационарные, передвижные, рычажные) внесены в реестр российской промышленной продукции. Номер реестровой записи 10825212. Дата внесения записи 29.04.2026. Срок действия до 28.04.2029.
Выписку из реестра РПП можно посмотреть по ЭТОЙ ССЫЛКЕ.
|
|
|
|
Таль ручная цепная передвижная ТРШБМУ-1,0. Вид со стороны поворотного кожуха тяговой цепи.
Поворотный кожух тяговой цепи позволяет оператору при работе с талью (при подъеме/опускании груза) находиться в стороне от груза, что повышает безопасность и удобство работы.
|
|
|
|
Таль ручная передвижная шестеренная с уменьшенной строительной высотой ТРШБМУ-1,0.
Таль устанавливается на балку двутаврового профиля. Кошка тали c приводом механизма передвижения.
|
|
|
|
Таль с малой строительной высотой ТРШБМУ-1,0.
Соответствие тали требованиям ТР ТС 010/2011 "О безопасности машин и оборудования" подтверждено сертификатом.
|
|
|
|
