Таль ручная передвижная шестеренная с малой строительной высотой ТРШБМУ-5,0 Ультра предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 5т включительно, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы классификации режима работы М1, М2 и М3 по ГОСТ 34017-2016.
Таль передвижная с уменьшенной строительной высотой ТРШБМУ-5,0 Ультра может эксплуатироваться в закрытом помещении и на открытом воздухе. В части воздействия
климатических факторов таль соответствует исполнению У1 по ГОСТ 15150-69. По согласованию с заказчиком может быть изготовлена таль другого климатического
исполнения/ категории размещения (У, УХЛ, ХЛ, Т, ОМ /1, 2, 3, 4, 5). Температура окружающей среды при эксплуатации талей - в соответствии с выбранным климатическим исполнением и категорией размещения.
Таль цепная передвижная шестеренная ТРШБМУ-5,0 монтируется на однорельсовых двутавровых балках с шириной полки от 130 до 305 мм.
Балки ездовые для талей проектируются на основании РД 50:48:0075.03.05 «Рекомендации по устройству и безопасной эксплуатации надземных крановых путей» и ГОСТ Р 56944-2019 «Краны грузоподъемные, Пути рельсовые крановые надземные. Общие технические условия».
Передвижные шестеренные тали ТРШБМУ-5,0 Ультра - с приводом механизма передвижения (на что указывает буква Б в обозначении тали в соответствии с ГОСТ 28408). Перемещение тали по подвесному пути осуществляется приложением усилия оператора тали к тяговой цепи кошки тали. Привод механизма передвижения смонтирован на одной из щек кошки.
Таль цепная передвижная ТРШБМУ-5,0 УЛЬТРА (см. рис.) состоит из кошки 9, двух силовых щёк 8 и 10, нижней подвески 14, редуктора с грузоупорным тормозом, корпуса 11, грузовой звездочки 12, установленной в подшипниках,
тяговой звёздочки 1, грузовой цепи 15, тяговых цепей 16 и 26 и ограничителя 6 с кронштейном 7.
Тормоз – автоматический, дисковый, грузоупорный состоит из ступицы 20, навинченной на вал-шестерню 13, чашки 18, закрепленной на щеке 8. Фрикционная накладка 5
находится между ступицей 20 и чашкой 18, пружина 4 поджимает ступицу. Тяговая звездочка 1 свободно установлена на вал-шестерне и входит в зацепление со ступицей и вал-шестерней. Кулачок 3 установлен на вал-шестерне и входит в зацепление с тяговой звездочкой 1.
Кошка 9 состоит из щек 34 и 36, распорки 35 с осями 32 крепления к корпусу тали. В щеке 36 на подшипниках качения установлены ведомые ролики 33. В щеке 34 смонтирован механизм передвижения, состоящий из тяговой звездочки 25, тяговой цепи 26, ограничителя цепи 27, ведущих роликов 28, на ребордах которых выполнены зубчатые венцы, входящие в зацепление с
валом-шестерней 29. Подробнее об устройстве и принципе работы тали передвижной с уменьшенной строительной высотой ТРШБМУ-5,0 Ультра - см. в паспорте/руководстве по эксплуатации на изделие.

В комплект поставки входят: таль соединенная с кошкой(1шт), нижняя подвеска (1шт), грузовая цепь (1шт), тяговая цепь (2шт - одна на таль, вторая на кошку), тара (деревянный ящик или картонная коробка), паспорт совмещенный с руководством по эксплуатации на таль (1шт).
Серийный выпуск талей ручных шестеренных (в том числе передвижных с уменьшенной стоительной высотой) производства СВПК соответствует требованиям Технического Регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  , что подтверждается сертификатом соответствия. Сертификат см. на странице с сертификатами соответствия на этом сайте.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
5,0 |
| Масса тали, без цепей, кг, не более |
116,5 |
| Грузовая цепь |
10х30 (2,2 кг/пог.м) |
| Тяговая цепь |
5х26 (0,46 кг/пог.м) |
| Тяговое усилие механизма подъема, Н, не более |
340 |
| Тяговое усилие механизма передвижения, Н, не более |
250 |
| Ход тяговой цепи при подъеме груза на 1метр, метров |
270 |
| Ширина полки подвесного пути, мм |
130 - 305 |
| Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
| Радиус закругления (кривизны) подвесного пути, м, не менее |
3,0 |
| Уровень звука при работе, дБА, не более |
60 |
Таль цепная передвижная ТРШБМУ-5,0 Ультра имеет две ветви грузовой цепи. Применяемая грузовая цепь 10х30, стальная, круглозвенная, калиброванная, высокопрочная (8 класс прочности). Применяемая на тали и на кошке тяговая цепь - 5х26, стальная, круглозвенная, калиброванная.
Тали ручные передвижные цепные имеют двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
Длина цепей на таль может быть рассчитана по формулам: для грузовой цепи L=(2Н+0,8)м, где Н – высота подъема; Для одной тяговой цепи L = (2Н-0,6)м.
Тали ручные передвижные цепные ТРШБМУ-5,0 изготавливаются также в пожаробезопасном исполнении. Таль пожаробезопасная ТРШБМУ-5,0 Ультра допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
Пример обозначения пожаробезопасной тали передвижной грузоподъемностью 5000 кг:
ТРШБМУ-5,0-П-IIа-У1 ТУ 24.09.785-00; где климатическое исполнение/ категория размещения по требованию заказчика и согласованию с производителем могут быть иными (см. выше информацию о климатическом исполнении).
Тали ручные передвижные цепные ТРШБМУ-5,0 изготавливаются также во взрывобезопасном (взрывозащищенном) исполнении. Взрывобезопасная таль имеет другое обозначение, а именно ТРШБУп-Ex-5,0
Область применения талей во взрывобезопасном (взрывозащищенном) исполнении — взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной Ex-маркировкой, требованиями ГОСТ 31610.0-2019 (IEC 60079-0:2017) и отраслевых правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах. Тали ВБИ также соответствует требованиям ГОСТ 32407-2013 (ISO/DIS 80079-36) и ГОСТ ISO/DIS 80079-37-2013.
Таль, относящаяся к группе оборудования I, имеет дополнительную Ex-маркировку РВ Ex h I Mb X и должна обеспечивать применение в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или горючей пыли при нормальных атмосферных условиях.
Таль, относящаяся к группе оборудования II, имеет дополнительную Ex-маркировку 1Ex h IIC T4 Gb Х и должна обеспечивать применение во взрывоопасных зонах классов 1 и 2 помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3, Т4.
Таль, относящаяся к группе оборудования III, имеет дополнительную Ex-маркировку Ex h IIIC T135°C Db Х и должна обеспечивать применение в местах с взрывоопасной средой, создаваемой пылевоздушной смесью.
Тали ручные цепные передвижные ТРШБУп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия. См. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ соответствия.
Пример обозначения взрывобезопасной тали передвижной грузоподъемностью 5000 кг:
ТРШБУп-Ex-5,0-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие (см. выше информацию о климатическом исполнении).
Срок гарантии на таль малой строительной высотой ТРШБМУ-5,0/ТРШБУп-Ex-5,0 Ультра - два года со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы - 7 лет при условии выполнения требований, изложенных в руководстве по эксплуатации.
Назначенный cрок службы тали - 7 лет при условии выполнения требований, изложенных в паспорте и руководстве по эксплуатации. По истечении назначенного срока службы должно быть принято решение об установлении нового назначенного срока службы с проведением необходимого ремонта или решение об утилизации тали.
Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года. По истечении назначенного срока хранения тали по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока хранения с проведением необходимого ремонта и/или консервации.
Эксплуатация передвижной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с её паспортом/руководством по эксплуатации, Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах).
Техническое обслуживание тали в соответствии с её эксплуатационными документами. В том числе проводится периодический внешний осмотр тали и смазка грузовой цепи консистентной смазкой типа Литол-24. После трех лет эксплуатации таль необходимо подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.
Таль не предназначена для транспортирования людей, расплавленного и раскаленного металла, взрывчатых и ядовитых веществ, для эксплуатации в помещении с парами кислот и щелочей.
>>Вернуться на предыдущую страницу "Тали с малой строительной высотой"
|
|
|
|
|
|

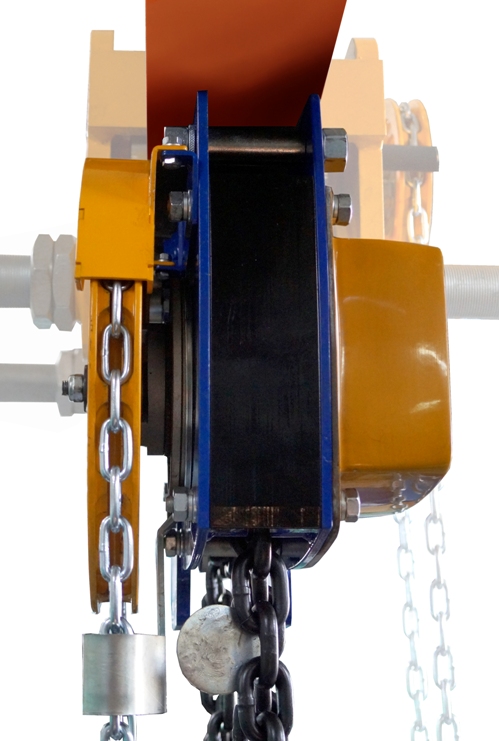

Таль шестеренная передвижная с ультрамалой строительной высотой ТРШБМУ-5,0 Ультра.
Механизм тали вынесен в сторону относительно оси подъема и соединен с кошкой способом, обеспечивающим малую строительную высоту.
|
|
|
|
Тали ручные шестеренные типа ТРШ производства СВПК (стационарные, передвижные, рычажные) внесены в реестр российской промышленной продукции. Номер реестровой записи 10825212. Дата внесения записи 29.04.2026. Срок действия до 28.04.2029.
Выписку из реестра РПП можно посмотреть по ЭТОЙ ССЫЛКЕ.
|
|
|
|

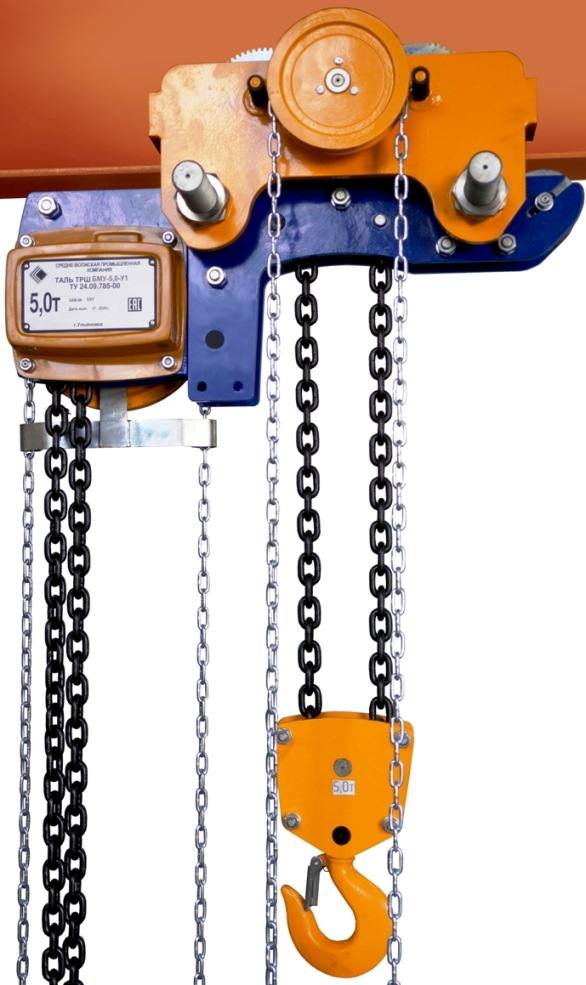

Таль цепная передвижная ручная с малой строительной высотой ТРШБМУ-5,0 Ультра
Таль устанавливается на балку двутаврового профиля с косыми и параллельными полками. Диапазон регулировок обеспечивает эксплуатацию на двутавровых балках
с шириной полки от 130 до 305 мм.
|
|
|
|

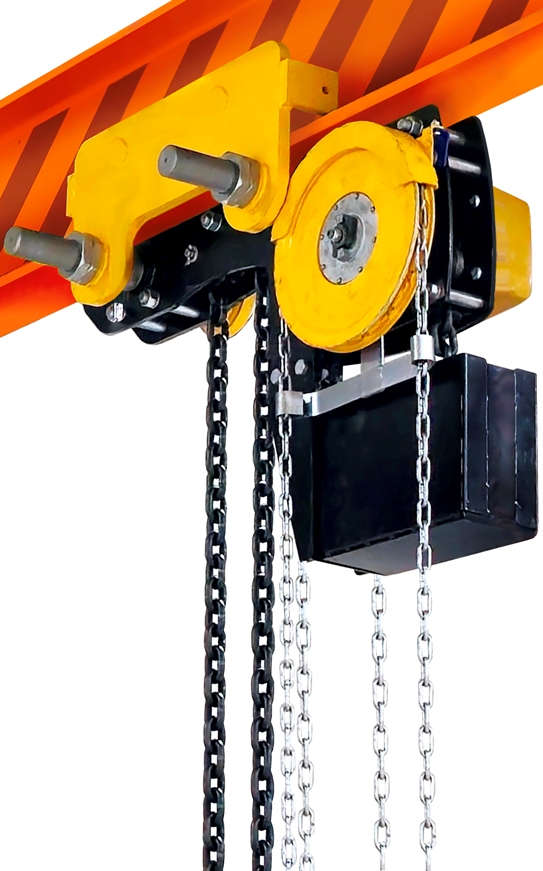

Таль шестеренная передвижная ручная с уменьшенной строительной высотой ТРШБМУ-5,0 Ультра с контейнером для грузовой цепи.
По специальному заказу таль может быть изготовлена с контейнером для грузовой цепи. Размер контейнера - в зависимости от высоты подъема. На фото показан контейнер для h подъема 3 метра.
|
|
|
|
Таль шестеренная передвижная ручная с уменьшенной строительной высотой ТРШБМУ-5,0 Ультра с контейнером для грузовой цепи.
Изготавливается в общепромышленном, взрывозащищенном и пожаробезопасном исполнениях.
|
|
|
|

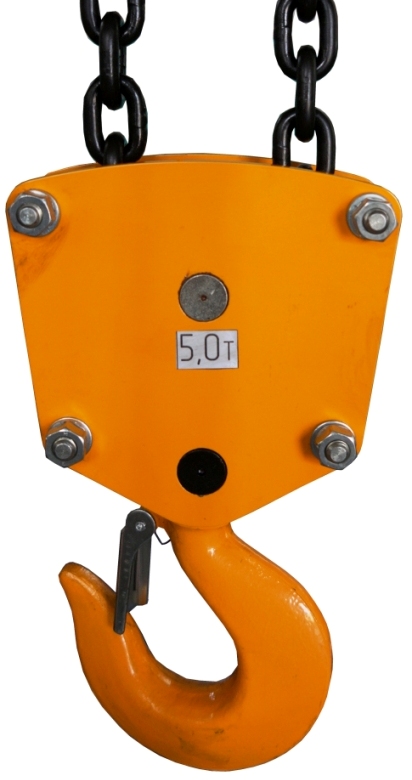

Нижняя крюковая подвеска тали ручной с уменьшенной строительной высотой ТРШБМУ-5,0.
|
|
|
|
