Таль передвижная ручная шестерённая ТРШБМ-5,0 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 5,0 т, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы режима М1, М2, М3 по ГОСТ 3417-2016.
Таль ручная передвижная цепная ТРШБМ-5,0 может эксплуатироваться в закрытом помещении и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ
15150-69. Эксплуатация тали разрешается при температуре окружающей среды до минус 40 град С. По согласованию с заказчиком может быть изготовлена таль другого климатического исполнения/ категории размещения (У2, У3, УХЛ1, УХЛ2, УХЛ3, УХЛ4 и др.).
Таль передвижная ручная цепная ТРШБМ-5,0 монтируется на однорельсовых двутавровых балках с шириной полки от 110 до 300 мм с соблюдением требований по допускаемому уклону и кривизне подвесного пути.
Тали ручные передвижные цепные ТРШБМ-5,0 имеют привод механизма передвижения (буква Б в обозначении типа тали ТРШБМ). Перемещение тали по подвесному пути осуществляется приложением усилия оператора тали к тяговой цепи механизма передвижения.

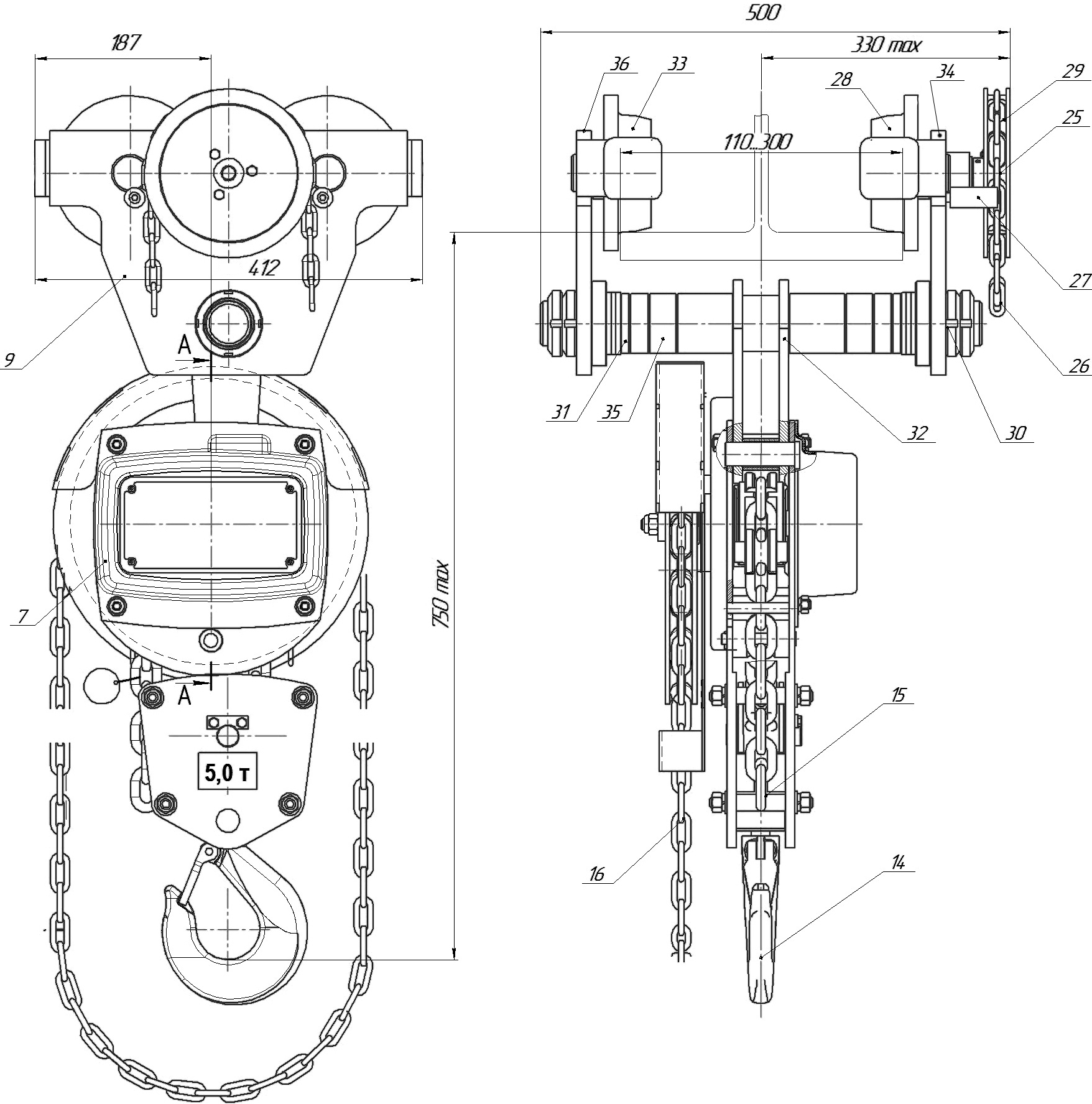

Ручная цепная таль ТРШБМ-5,0 состоит из кошки (9), двух силовых щек (8 и 10), нижней подвески (14), редуктора с грузоупорным тормозом, корпуса (11), грузовой звездочки (12), тяговой звездочки (1), грузовой цепи (15), двух тяговых цепей (16 и 26) и кожуха (6), вращающегоя с обечайке (7).
Кошка (9) состоит из щек (34 и 36), распорки (35) с серьгой (32), закрепленной к корпусу тали. В щеках на подшипниках качения установлены ролики - ведомые (33 - 2 штуки) и ведущие (28 - 2 штуки). На ребордах ведущих роликов выполнены зубчатые венцы. Подробнее об устройстве и принципе работы шестеренной тали передвижной ТРШБМ - в паспорте на изделие.
Редуктор тали представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
В комплект поставки входят: таль (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (2шт), упаковка (1 шт), паспорт и руководство по эксплуатации (1шт). Запасовка грузовой и тяговых цепей производится на заводе-изготовителе.
Тали передвижные цепные ТРШБМ всех грузоподъемностей сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  , что подтверждается СЕРТИФИКАТОМ СООТВЕТСТВИЯ.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
5,0 |
| Масса тали, без цепей, кг, не более |
85,0 |
| Тяговое усилие механизма подъема, Н, не более |
340 |
| Тяговое усилие механизма перемещения, Н, не более |
175 |
| Ход тяговой цепи при подъеме груза на 1 м, м |
144 |
| Количество ветвей грузовой цепи |
2 |
| Грузовая цепь |
10х30 |
| Тяговая цепь |
5х26 |
| Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
| Радиус кривизны подвесного пути, м, не менее |
3,85 |
| Высота подъема, м |
3, 6, 9, 12* |
* Определяется длиной грузовой и тяговой цепи. По согласованию возможно изготовление талей с иной, в том числе с большей высотой подъема.
Высокая надежность конструкции тали передвижной ТРШБп-5,0 обусловлена применением качественных конструкционных материалов и комплектующих, точностью механической обработки деталей, соблюдением технологии изготовления деталей, термообработки, нанесения покрытий, сборки узлов и изделия в целом.

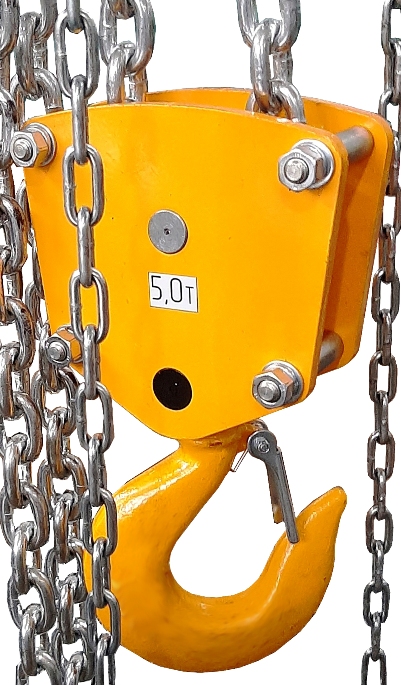

На фото выше нижняя крюковая подвеска тали ручной передвижной шестеренной ТРШБМ-5,0 (слева). Справа - показан узел сопряжения тали и кошки.
Тали ручные цепные передвижные ТРШБМ-5,0 изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях. Взрывобезопасная таль имеет другое обозначение, а именно ТРШБп-Ex-5,0.
Ручные тали во взрывозащищенном исполнении ТРШБп-Ex-5,0 грузоподъемностью 5 тонн имеют следующую область применения:
Таль, относящаяся к группе оборудования II, имеет дополнительную маркировку II Gb с IIC Т4 Х и должна обеспечивать применение во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 60079-20-1-2011.
Таль, относящаяся к группе оборудования I, имеет дополнительную маркировку I Mb с I Х и должна обеспечивать применение в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или угольной пыли при нормальных атмосферных условиях.
Тали ручные шестеренные передвижные ТРШБп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается СЕРТИФИКАТОМ СООТВЕТСТВИЯ.
Пример обозначения взрывобезопасной тали передвижной грузоподъемностью 5 тонн:
ТРШБп-Ex-5,0-У1 ТУ 24.09.785-00; где климатическое исполнение/ категория размещения по требованию заказчика могут быть также выполнены У1; У2; У3; УХЛ1 или другие.
Ex маркировка тали - II Gb c IIC T4 X или I Mb c I X.
Подробнее смотри ссылку выше - сертификат и приложение к сертификату.
Пожаробезопасная таль ручная шестеренная передвижная допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
Пример обозначения пожаробезопасной тали передвижной грузоподъемностью 5 тонн:
ТРШБп-5,0-П-II-У1 ТУ 24.09.785-00; где
класс пожароопасной зоны по согласованию с заказчиком
может быть выполнен также П-I; П-IIа; П-III, а климатическое исполнение/ категория размещения также У2; У3; УХЛ1; УХЛ2; УХЛ3 или другие (по согласованию).
Срок гарантии на таль ручную передвижную ТРШБМ-5,0 - 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
Эксплуатация передвижной тали ручной, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", паспортом/руководством по эксплуатации, иными документами в соответствии с действующим законодательством.
Техническое обслуживание тали заключается во внешнем осмотре её и смазке грузовой цепи консистентной смазкой типа Литол-24. После трех лет эксплуатации таль необходимо подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.
ЗАПРЕЩАЕТСЯ применение талей ручных передвижных ТРШБМ для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака, а также эксплуатация в химически активных средах.
>>Вернуться на предыдущую страницу "Тали передвижные ТРШБп"
|
|
|
см. также:
>> Тали передвижные ТРШАп-0,5
>> Тали передвижные ТРШБп-1,0
>> Тали передвижные ТРШБп-2,0
>> Тали передвижные ТРШБп-3,2
>> Тали передвижные ТРШБп-10,0
>> Тали передвижные ТРШБп-20,0
|
|
|

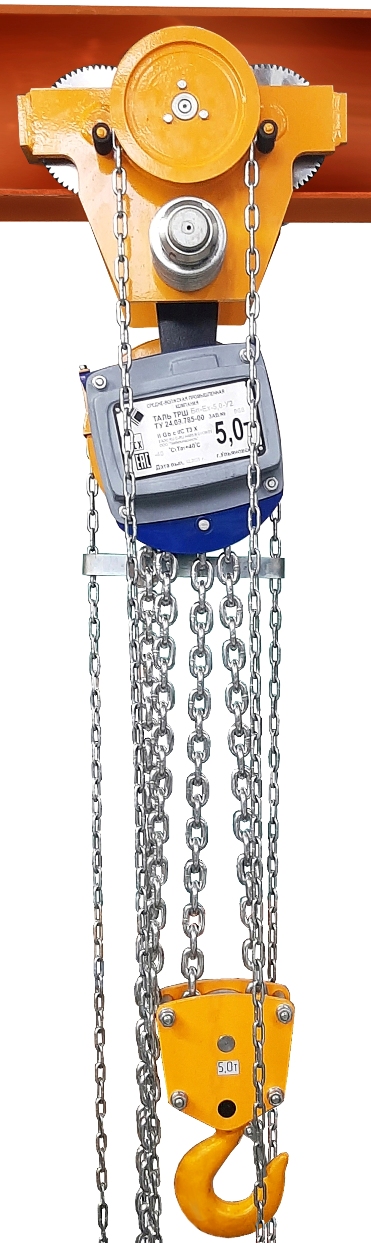

Таль передвижная ручная цепная шестеренная ТРШБМ-5,0. Таль имеет две ветви грузовой цепи (размер цепи 10х30).

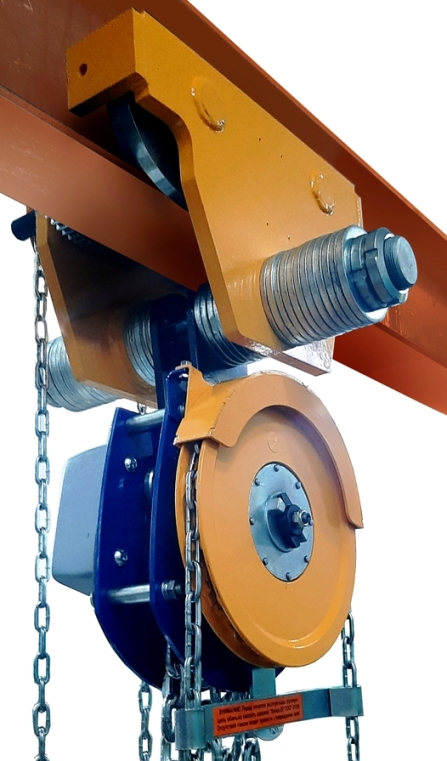

Кошка тали с приводом механизма передвижения. На фото выше вид со стороны тяговой звездочки и щеки с ведущими роликами.
Для талей большой грузоподъемности - имеет компактную конструкцию и небольшую строительную высоту (расстояние между опорной поверхностью двутавра и нижним крюком).
|
|
|
|

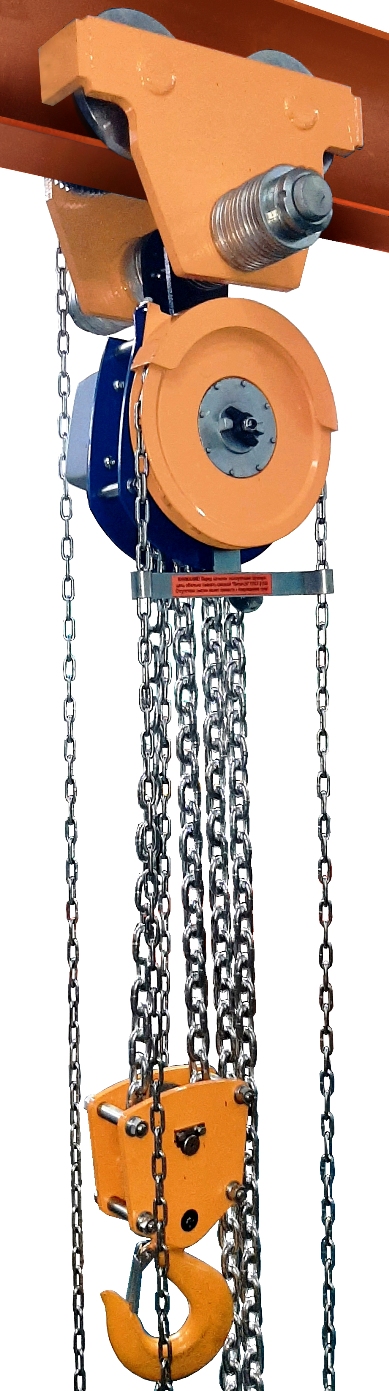

Таль передвижная шестеренная ТРШБМ-5,0. Вид на таль со стороны поворотного кожуха.
Благодаря поворотному кожуху (поворот на 360 градусов) управлять подъемом и опусканием груза можно из любого положения, т.е. находясь в удалении от груза. Оператор может находиться сбоку (на удалении) от поднимаемого груза, что повышает безопасность и удобство работы.
|
|
|
|

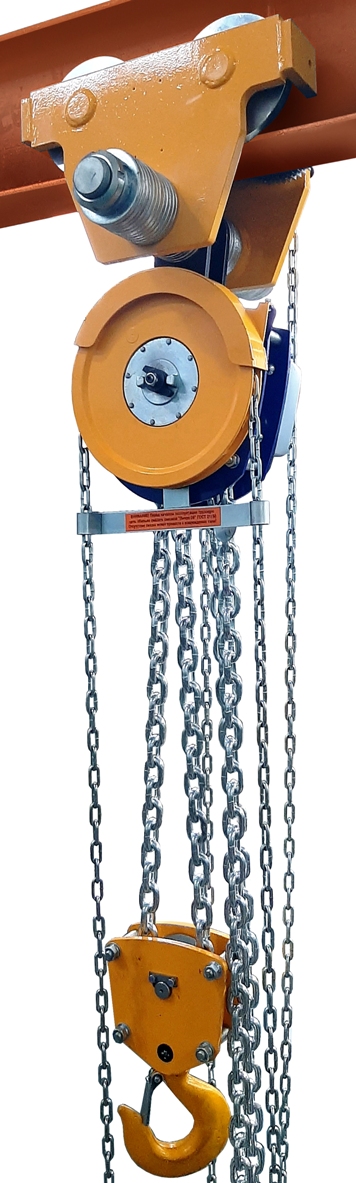

Таль передвижная ручная шестеренная ТРШБМ-5,0.
Представляет собой стационарную таль ТРШСМ-5.0, соединенную с кошкой грузоподъемностью 5 тонн.
Кошка состоит из щек, распорки с серьгой, закрепленной к корпусу тали. В щеке на подшипниках качения установлены ведомые ролики. В щеке смонтирован механизм передвижения, состоящий из тяговой звездочки, тяговой цепи, ограничителя цепи, ведущих роликов, на ребордах которых выполнены зубчатые венцы, входящие в зацепление с валом-шестерней.
|
|
|
|
