Таль ручная шестеренная стационарная ТРШСМ-0,5 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 0,5 т при различных работах в режиме не выше группы классификации режима работы М1, М2 или М3 по ГОСТ 34017-2016.
При комплектовании тали КОШКОЙ РУЧНОЙ ГРУЗОПОДЪЕМНОСТЬЮ 0,5 ТОНН данная таль может применяться также и для перемещения груза по монорельсовому пути двутаврового профиля.
Таль шестеренная стационарная ТРШСМ-0,5 может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ 15150-69. По требованию заказчика в согласованном порядке может быть изготовлена таль другого климатического исполнения (У, УХЛ, ХЛ, Т, ОМ)/ категории размещения (1, 2, 3, 4, 5). Эксплуатация тали разрешается при температуре окружающей среды в соответствии с выбранным климатическим исполнением.
Таль стационарная ручная ТРШСМ-0.5, как грузоподъемное средство, является машиной повышенной опасности и требует при эксплуатации особого внимания.
Изготовитель оставляет за собой право вносить конструктивные изменения, существенно не изменяющие конструкцию тали, и производить замену комплектующих изделий без отражения их на сайте и в паспорте/руководстве по эксплуатации.

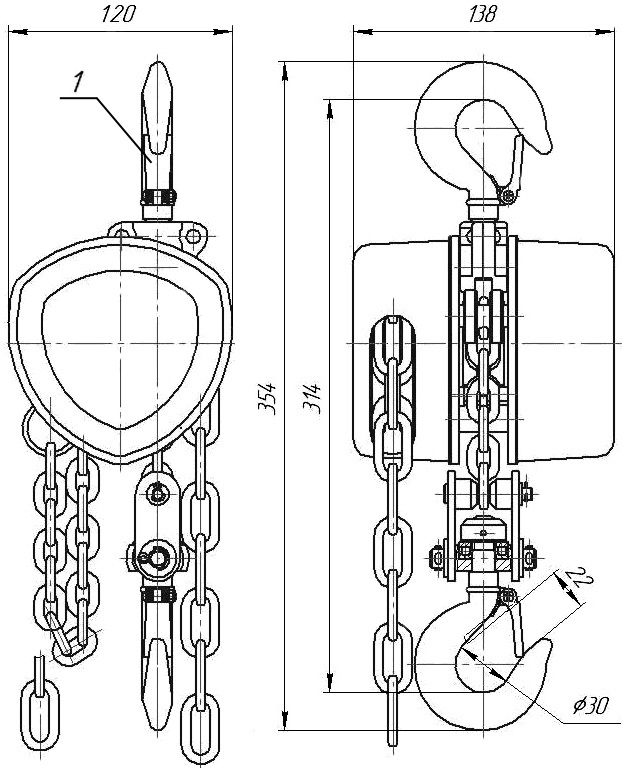

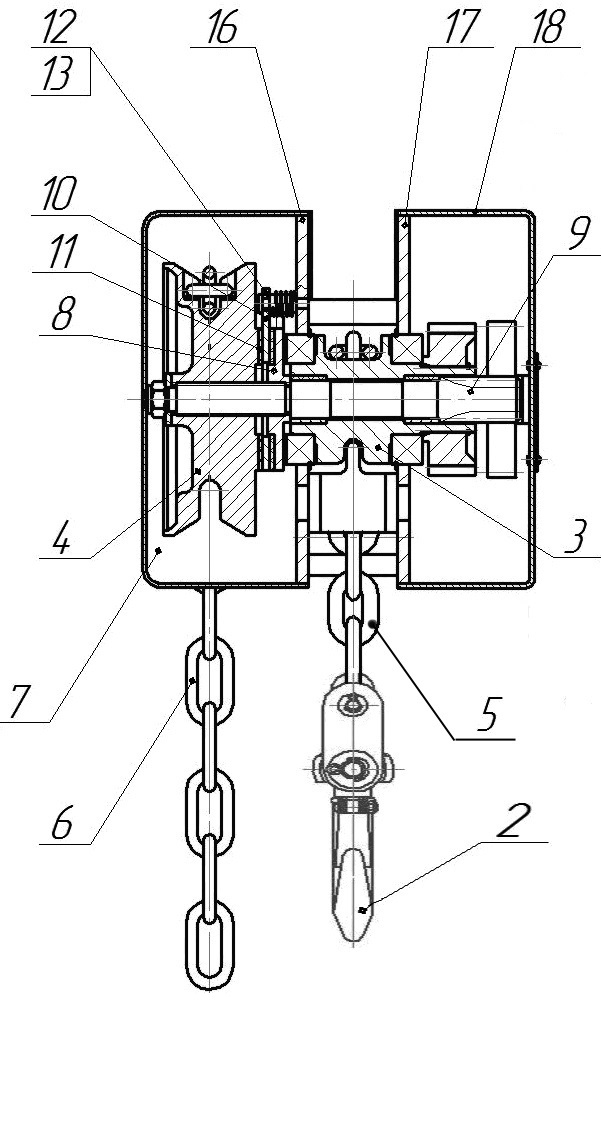

Таль ручная шестеренная ТРШСМ-0,5 состоит из механизма тали, верхней подвески (1), нижней подвески (2), грузовой цепи (5) и тяговой цепи (6). Механизм тали состоит из двух силовых щёк (16, 17),
редуктора с грузоупорным тормозом, корпуса (18), грузовой звездочки (3), тяговой звездочки (4), кожуха (7).
Редуктор - двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный, состоит из ступицы (8), установленной на вал-шестерне (9), храпового колеса (10) между двух фрикционных накладок (11), защелки (12) с пружиной (13).
В комплект поставки входят: механизм тали соединенный с верхней крюковой подвеской (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (1шт), тара (1шт. - картонная коробка), паспорт и руководство по эксплуатации на таль (1шт.).
Серийный выпуск талей ручных шестеренных типа ТРШ производства СВПК (в том числе талей стационарных ручных ТРШCМ-0,5) соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  , что подтверждается СЕРТИФИКАТОМ СООТВЕТСТВИЯ.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
0,5 |
| Масса тали, без цепей, кг, не более |
7,0* |
| Тяговое усилие механизма подъема, Н, не более |
300 |
| Ход тяговой цепи при подъеме груза на 1метр, метров |
30 |
| Количество ветвей грузовой цепи |
1 |
| Грузовая цепь |
5х15 (0,54 кг/пог.м) |
| Тяговая цепь |
5х28 (0,44 кг/пог.м) |
| Уровень звука при работе, ДБА, не более |
60 |
*Длина цепей на таль может быть рассчитана по формулам: для грузовой цепи L=(Н+0,5)м, где Н – высота подъема; Для тяговой цепи L = (2Н-0,6)м.
Цепная таль стационарная ТРШСМ-0,5 имеет одну ветвь грузовой цепи. Применяемая грузовая цепь с размерами звена 5х15, стальная, круглозвенная, калиброванная, высокопрочная (8 класс прочности). Применяемая на тали тяговая цепь - 5х28, стальная, круглозвенная, калиброванная.
Таль должна подвешиваться на соответствующее приспособление, способное выдержать поднимаемый груз и вес тали.
Таль изготавливается со стандартной высотой подъема 3, 6, 9, 12 метров. По согласованию могут быть изготовлены тали с другой высотой подъема.

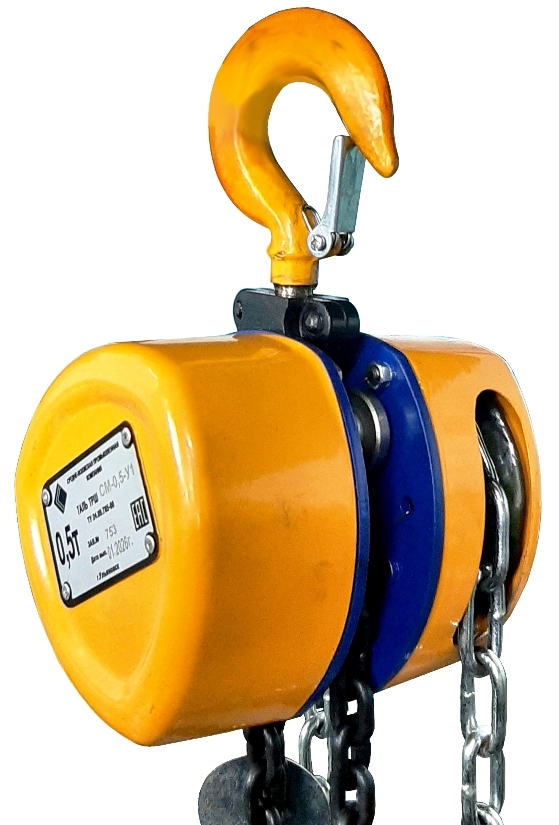

На фото выше: механизм тали с верхней крюковой подвеской.
Перед началом работы необходимо убедиться в технической исправности тали, проверить правильность зацепления цепей со звёздочками, надежность контровки крепежных деталей. Гнёзда грузовой звёздочки и тягового колеса, а также грузовая и тяговая цепи должны быть очищены от загрязнений.
Таль должна подвешиваться на соответствующее приспособление, способное выдержать поднимаемый груз и вес тали.
Тали ручные цепные стационарные ТРШСМ-5,0 изготавливаются также в пожаробезопасном исполнении.
Шестеренная таль пожаробезопасная ТРШСМ-0,5 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-7.
Пример обозначения пожаробезопасной тали стационарной грузоподъемностью 0,5 тонн:
ТРШСМ-0,5-П-III-У1 ТУ 24.09.785-00;
где П-III - это класс пожароопасной зоны. По согласованию с заказчиком класс пожароопасной зоны может быть выполнен также П-I; П-IIа; П-II, а климатическое исполнение/ категория размещения также У2; У3; УХЛ1; УХЛ2, УХЛ4, ХЛ1 или другие (по согласованию).
Срок гарантии на таль ручную шестеренную стационарную ТРШСМ-0,5 - 2 года со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки с предприятия-изготовителя.
Назначенный срок службы тали 7 лет, при условии эксплуатации тали в сооветствии с требованиями её эксплуатационной документации. По истечении назначенного срока службы по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока службы с проведением необходимого ремонта или решение об утилизации тали.
Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года.
По истечении назначенного срока хранения тали по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока хранения с проведением
необходимого ремонта и/или консервации.
Эксплуатация стационарной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), паспортом и руководством по эксплуатации.
Техническое обслуживание тали производится в порядке, указанном в паспорте и руководстве по эксплуатации. В том числе осуществляется периодический внешний осмотр тали и смазка грузовой цепи консистентной смазкой типа Литол-24. Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного (более месяца) перерыва.
Таль не предназначена для транспортирования людей, расплавленного и раскаленного металла, ядовитых и взрывчатых веществ, для эксплуатации в помещении с парами кислот и щелочей.
 Тали ручные шестеренные производства ООО "СВПК" внесены в РЕЕСТР РОССИЙСКОЙ ПРОМЫШЛЕННОЙ ПРОДУКЦИИ. Дата внесения в реестр 29.04.2026г. Номер реестровой записи 10825212.
Выписку из реестра РПП можно скачать на сайте ГИСП Минпромторга или у нас на сайте - см. ссылки на главной странице НАШЕГО сайта (левая верхняя часть).
>>Вернуться на предыдущую страницу "Тали стационарные ручные"
|
|
|
|
|

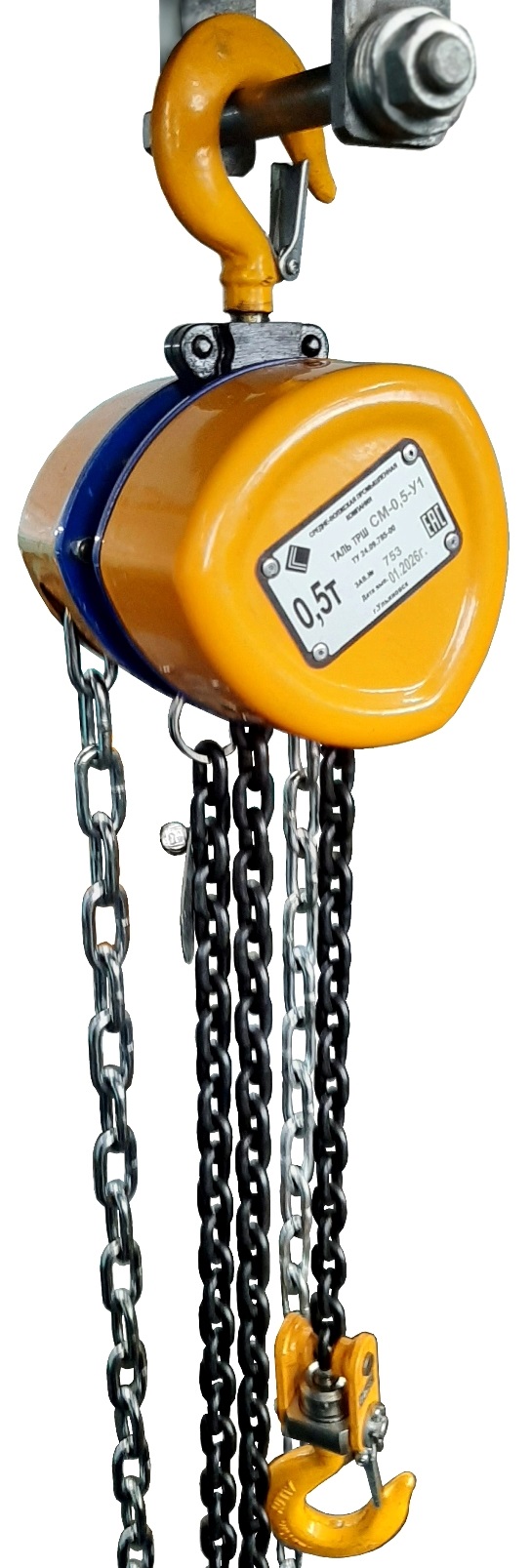

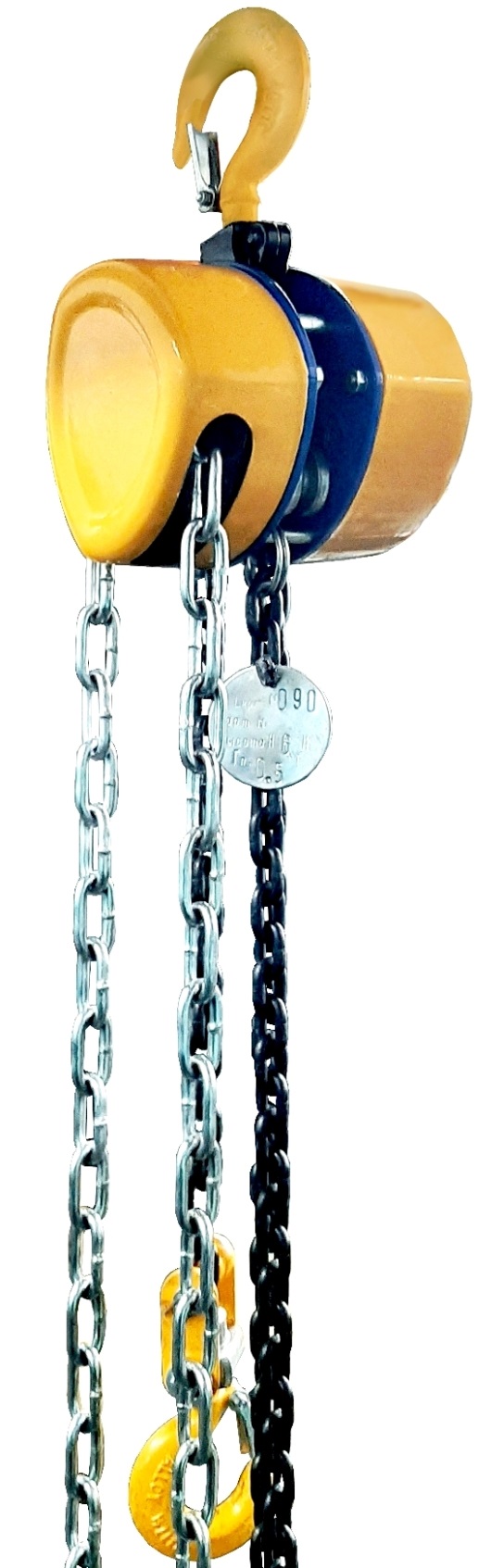

Таль ручная стационарная ТРШСМ-0,5 грузоподъемностью 500 кг.
Состоит из механизма тали, грузовой круглозвенной цепи (высокопрочной), тяговой круглозвенной цепи, верхней и нижней крюковых подвесок.
|
|
|
|

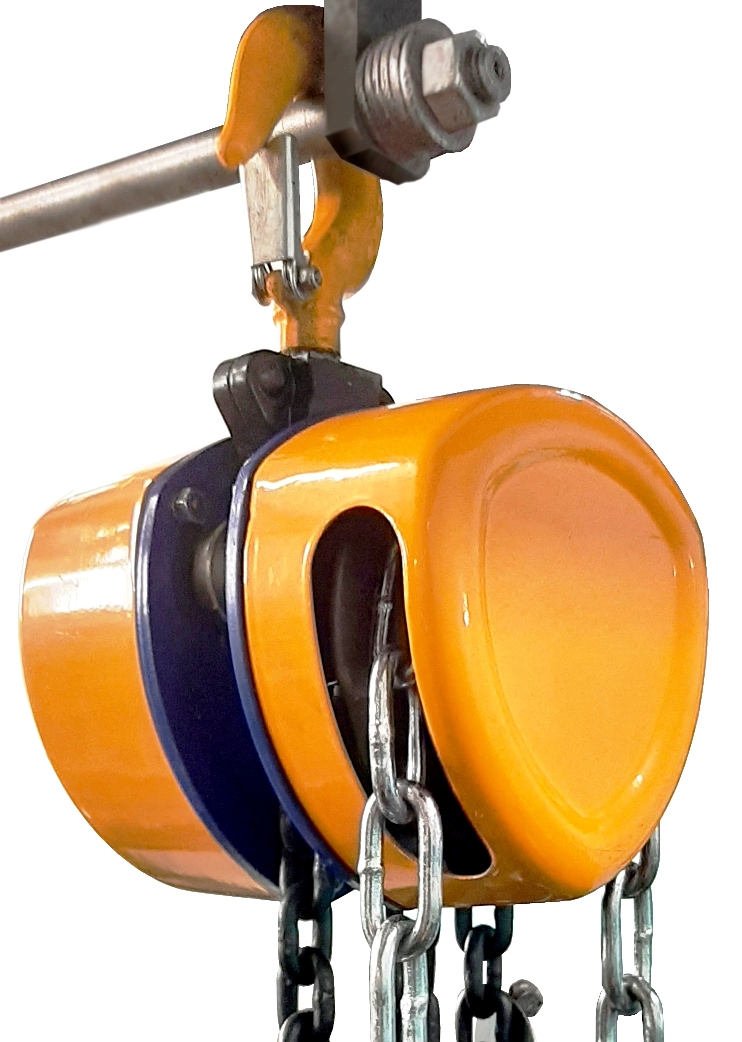

Таль ручная шестеренная стационарная ТРШСМ-0,5.
Техническое обслуживание тали в процессе её эксплуатации и проведение периодического освидетельствования - в порядке, определенном эксплуатационной документацией на таль (паспорт + РЭ).
|
|
|
|

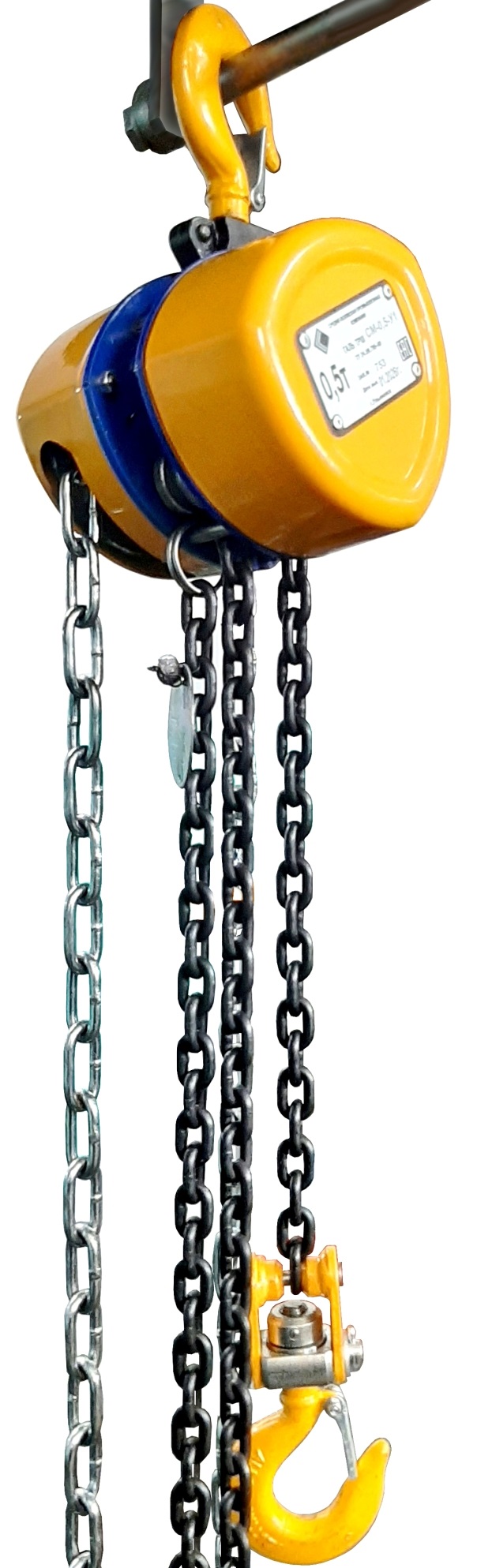

Таль ручная шестеренная стационарная ТРШСM-0,5.
|
|
|
|
