Таль ручная шестеренная стационарная ТРШСМ-5,0 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 5,0 т при различных работах в режиме не выше группы классификации режима работы М1, М2 или М3 по ГОСТ 34017-2016.
При комплектовании тали КОШКОЙ РУЧНОЙ ГРУЗОПОДЪЕМНОСТЬЮ 5,0 тонн данная таль может применяться также и для перемещения груза по монорельсовому пути двутаврового профиля.
Таль стационарная цепная ТРШСМ-5,0 может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ 15150-69. По требованию заказчика в согласованном порядке может быть изготовлена таль другого климатического исполнения (У, УХЛ, ХЛ, Т, ОМ)/ категории размещения (1, 2, 3, 4, 5). Эксплуатация тали разрешается при температуре окружающей среды в соответствии с выбранным климатическим исполнением.
Таль стационарная ручная ТРШСМ-5,0 как грузоподъемное средство является машиной повышенной опасности и требует при эксплуатации особого внимания.
Изготовитель оставляет за собой право вносить конструктивные изменения, существенно не изменяющие конструкцию тали, и производить замену комплектующих изделий без отражения их на сайте и в паспорте/руководстве по эксплуатации.

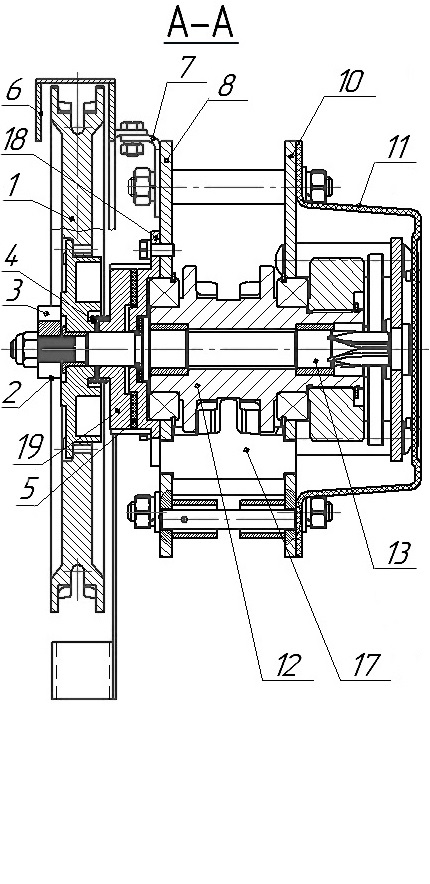

Таль ручная шестеренная ТРШСМ-5,0 состоит из механизма тали, верхней (9) и нижней (14) подвесок, грузовой (15) и тяговой (16) цепей.
Механизм тали состоит из двух силовых щёк (8 и 10), редуктора с грузоупорным тормозом, корпуса (11), грузовой звездочки (12), установленной в подшипниках, тяговой звездочки (1), ограничителя (6) с успокоителем.
Редуктор - двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный, состоит из ступицы (19), навинченной вал-шестерню (13), чашки (18), закрепленной на щеке (8).
Фрикционная накладка (5) находится между ступицей (19) и чашкой (18). Пружина (4) поджимает ступицу. Тяговая звездочка (1) свободно установлена на вал-шестерне и входит в зацепление со ступицей и вал-шестерней. Кулачок (3) установлен на вал-шестерне и входит в зацепление с тяговой звездочкой.
В комплект поставки входят: таль с верхней крюковой подвеской (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (1шт), тара, паспорт и руководство по эксплуатации на таль (1шт).
Серийный выпуск талей ручных шестеренных производства СВПК (в том числе талей ручных ТРШCМ-5,0 и ТРШСп-Ex-5,0) соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  , что подтверждается сертификатом соответствия (см. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ).
Тали ручные шестеренные производства ООО "СВПК" внесены в  РЕЕСТР РОССИЙСКОЙ ПРОМЫШЛЕННОЙ ПРОДУКЦИИ. Дата внесения в реестр 29.04.2026г. Номер реестровой записи 10825212. Выписку из реестра РПП можно скачать на сайте ГИСП Минпромторга или у нас на сайте - см. ссылки на ГЛАВНОЙ СТРАНИЦЕ нашего сайта (левая верхняя часть).
| Характеристика |
Значение |
| Грузоподъемность тали, т |
5,0 |
| Масса тали, без цепей, кг, не более |
40 |
| Тяговое усилие механизма подъема, Н, не более |
380 |
| Ход тяговой цепи при подъеме груза на 1метр, метров |
144 |
| Количество ветвей грузовой цепи |
2 |
| Грузовая цепь* |
10х30 (2,2 кг/пог.м) |
| Тяговая цепь* |
5х26 (0,46 кг/пог.м) |
| Уровень звука при работе, ДБА, не более |
60 |
*Длина цепей на таль может быть рассчитана по формулам: для грузовой цепи L=(2Н+0,5)м, где Н – высота подъема; Для тяговой цепи L = (2Н-0,6)м.
Цепная таль стационарная ТРШСМ-5,0 имеет две ветви грузовой цепи. Применяемая грузовая цепь с размерами звена 10х30, стальная, круглозвенная, калиброванная, высокопрочная (8 класс прочности). Применяемая на тали тяговая цепь - 5х26, стальная, круглозвенная, калиброванная.
Таль должна подвешиваться на соответствующее приспособление, способное выдержать поднимаемый груз и вес тали.
Таль изготавливается со стандартной высотой подъема 3, 6, 9, 12 метров. По согласованию могут быть изготовлены тали с другой высотой подъема.
На фото выше: подвески крюковые - нижняя и верхняя- тали ручной стационарной шестеренной ТРШСМ-5,0. Крюки у подвесок - с защелкой. Верхняя подвеска в сборе с механизмом тали.
Тали ручные цепные стационарные ТРШСМ-5,0 изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях. Взрывобезопасная таль имеет другое обозначение, а именно ТРШСп-Ex-5,0
Таль, относящаяся к группе оборудования I, имеет дополнительную Ex-маркировку РВ Ex h I Mb X и должна обеспечивать применение в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или горючей пыли при нормальных атмосферных условиях.
Таль, относящаяся к группе оборудования II, имеет дополнительную Ex-маркировку 1Ex h IIC T4 Gb Х и должна обеспечивать применение во взрывоопасных зонах классов 1 и 2 по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3, Т4 по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010.
Таль, относящаяся к группе оборудования III, имеет дополнительную Ex-маркировку Ex h IIIC T135°C Db Х и должна обеспечивать применение в местах с взрывоопасной средой, создаваемой пылевоздушной смесью.
Тали ручные шестеренные стационарные ТРШСп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия (см. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ").
Пример обозначения взрывобезопасной тали стационарной грузоподъемностью 5000 кг:
ТРШСп-Ex-5,0-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие.
Шестеренная таль пожаробезопасная ТРШСп-5,0 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-7.
Пример обозначения пожаробезопасной тали стационарной грузоподъемностью 5,0 тонн: ТРШСп-5,0-П-III-У1 ТУ 24.09.785-00; где П-III - это класс пожароопасной зоны. По согласованию с заказчиком класс пожароопасной зоны может быть выполнен также П-I; П-IIа; П-II, а климатическое исполнение/ категория размещения также У2; У3; УХЛ1; УХЛ2, УХЛ4 или другие (по согласованию).
Срок гарантии на таль ручную шестеренную стационарную ТРШСМ-5,0 - 2 года со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки с предприятия-изготовителя.
Назначенный срок службы тали 7 лет, при условии эксплуатации тали в сооветствии с требованиями её эксплуатационной документации. По истечении назначенного срока службы по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока службы с проведением необходимого ремонта или решение об утилизации тали.
Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года.
По истечении назначенного срока хранения тали по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока хранения с проведением
необходимого ремонта и/или консервации.
Эксплуатация стационарной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), паспортом/руководством по эксплуатации.
Техническое обслуживание тали производится в порядке, указанном в паспорте и руководстве по эксплуатации. В том числе осуществляется периодический внешний осмотр тали и смазка грузовой цепи консистентной смазкой типа Литол-24. Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного (более месяца) перерыва.
Таль не предназначена для транспортирования людей, расплавленного и раскаленного металла, ядовитых и взрывчатых веществ, для эксплуатации в помещении с парами кислот и щелочей.
>>Вернуться на предыдущую страницу "Тали стационарные ручные"
|
|
|
|
|

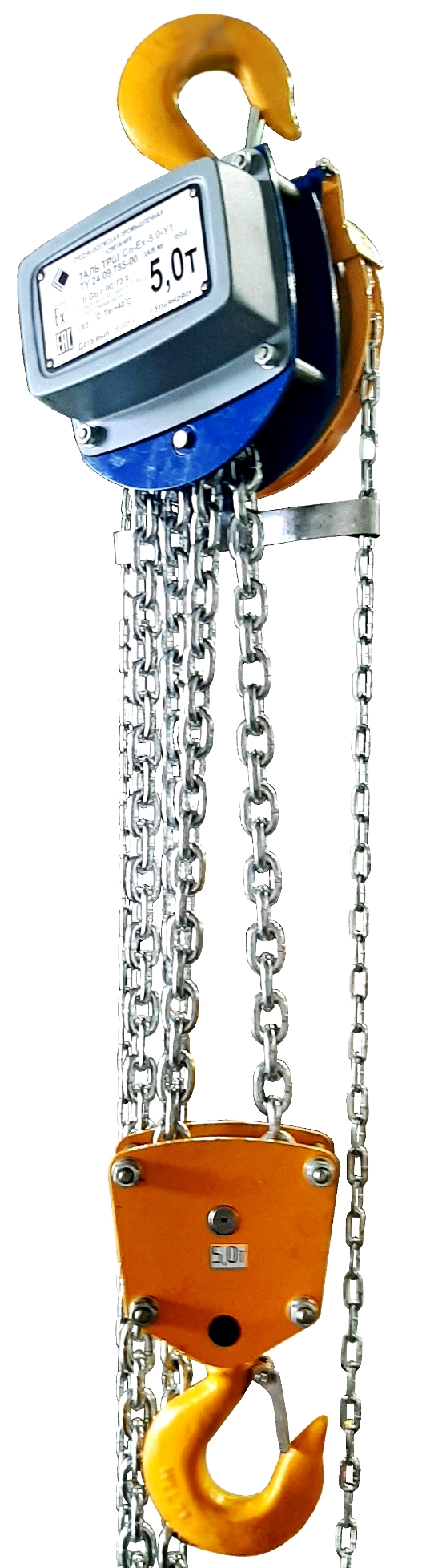

Таль ручная стационарная ТРШСп-Ex-5,0 грузоподъемностью 5000 кг.
Состоит из механизма тали с верхней крюковой подвеской, тяговой и грузовой круглозвенных цепей, нижней крюковой подвески.
|
|
|
|
Таль ручная шестеренная стационарная ТРШСМ-5,0. Вид со стороны тягового колеса.
Техническое обслуживание тали в процессе её эксплуатации и проведение периодического освидетельствования - в порядке, определенном в паспорте и руководстве по эксплуатации тали.
|
|
|
|
Таль ручная шестеренная стационарная ТРШСп-Ex-5,0 взрывозащищенного исполнения.
Область применения талей во взрывобезопасном (взрывозащищенном) исполнении — взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной Ex-маркировкой.
|
|
|
|
Тали ручные стационарные ТРШСп-Ex-5,0
