Таль ручная рычажная ТРШСРп-1,0 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 1000 кг при различных работах в режиме не выше группы классификации режима работы М1, М2 или М3 по ГОСТ 34017-2016.
Таль рычажная может быть использована при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.
Таль рычажная ручная ТРШСРп-1,0 может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ 15150-69. Может быть изготовлена таль другого климатического исполнения (У, УХЛ, ХЛ, Т, ОМ) / категории размещения (1, 2, 3, 4, 5). Температура эксплуатации и хранения тали в соответствии с климатическим исполнением тали.
Таль ручная рычажная ТРШСРп-1,0 может быть изготовлена в исполнении с ограничителем грузоподъемности (ОГП) - защита от перегрузки в виде муфты скольжения. Подоробнее об ОГП см. ниже описание под схемой.
Таль рычажная цепная ТРШСРп должна подвешиваться на соответствующее приспособление, способное выдержать поднимаемый груз и вес тали.
Рычажная таль ручная ТРШСРп-1,0 (как грузоподъемное средство) является машиной повышенной опасности и требует при эксплуатации особого внимания.
Обозначенные на схеме размеры для тали ТРШСРп-1,0 в мм: H=300; B=180 (200 для тали с ОГП); b=100; L=180; L1=320; L2=65.
Таль ручная рычажная ТРШСРп-1,0 состоит из: механизма тали с верхней подвеской; грузовой круглозвенной цепи; нижней подвески; рычага.

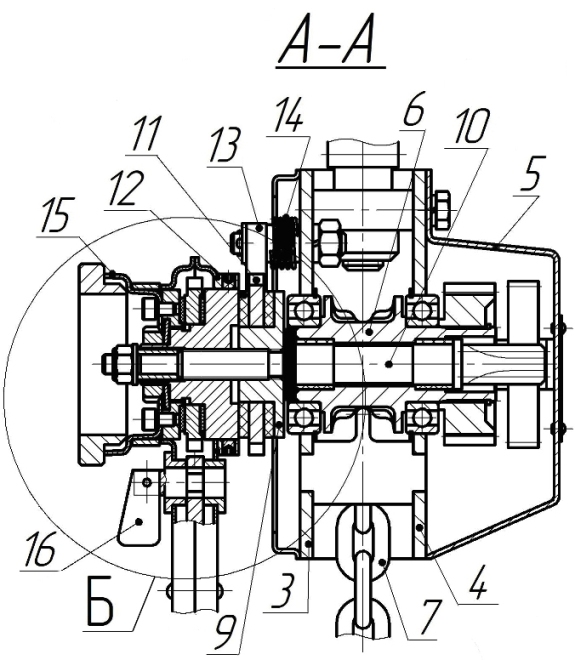

Механизм тали состоит из: из двух силовых щёк (3) и (4), редуктора с грузоупорным тормозом, корпуса (5), грузовой звёздочки (6), установленной в подшипниках.
Редуктор - двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный с коэффициентом запаса торможения не менее 1,5. Состоит из ступицы (9), установленной на вал-шестерне (10), храпового колеса (11) между двух фрикционных накладок (12), защелки 13 с пружиной 14.
В корпусе рычага расположена подпружиненная защелка, входящая в зацепление с храповиком, соединенным заклепками с маховиком (15) и гайкой, навернутой на вал-шестерню (10).

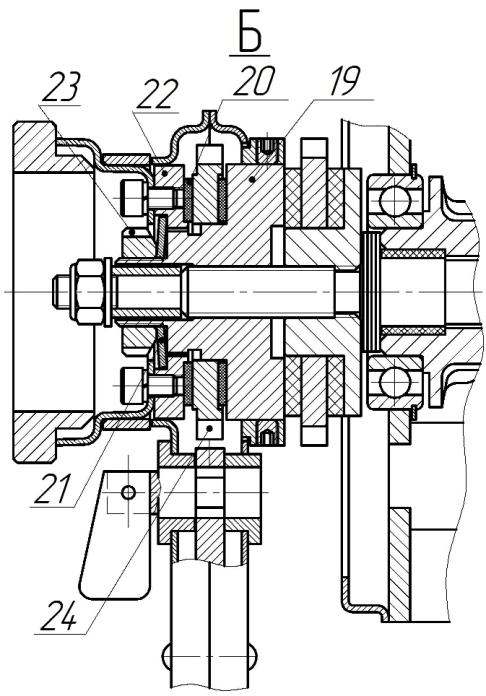

Некоторые модели ручных рычажных талей снабжены защитой от перегрузки в виде муфты скольжения (Ограничитель грузоподъемности (ОГП)). Механизм состоит из ступицы 19 и прижима 22, между которыми зажаты специальные фрикционные накладки 20 и храповик рычага 24. Они плотно прижимаются друг к другу с помощью тарельчатой пружины 21 и гайки 23.
В штатном режиме сила трения между дисками позволяет валу-шестерне 10 свободно вращаться, передавая рабочий крутящий момент. Если нагрузка резко возрастает, крутящий момент превышает настроенное значение. Силы пружины становится недостаточно, чтобы удерживать накладки в зацепе с храповиком рычага 24. Рычаг 8 начинает проскальзывать относительно вал-шестерни 10 (муфта буксует). Энергия вращения гасится за счет трения, а избыточная нагрузка не передается на редуктор, спасая его от разрушения. Порог срабатывания легко регулируется путем затягивания или ослабления регулировочной гайки 23.
Муфта скольжения эффективна при 125% (+/- 15%) от номинальной грузоподъемности тали. Муфта скольжения позволяет рукояти рычага вращаться, не поднимая при этом груз, если вес груза превышает установленную грузоподъемность тали.
Подробнее об устройстве и принципе работы тали ручной рычажной ТРШСРп-1,0 см. в паспорте/ руководстве по эксплуатации тали.

В комплект поставки входят: таль с верхней подвеской и с рычагом - 1шт; подвеска нижняя - 1шт; грузовая цепь - 1шт; тара; паспорт (совмещенный с руководством по эксплуатации) - 1шт.
Серийный выпуск талей ручных шестеренных производства СВПК грузоподъемностью от 0,16 до 20 тонн (в том числе талей ручных рычажных) соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  , что подтверждается СЕРТИФИКАТОМ соответствия.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
1,0 |
| Масса тали, без цепей, кг, не более |
8,8 |
| Усилие на рукоятке (рычаге), Н, не более |
80 |
| Количество ветвей грузовой цепи |
1 |
| Грузовая цепь (8й класс прочности) |
6х18 (0,8 кг/пог.м) |
| Уровень звука при работе, дБА, не более |
60 |
Формула расчета длины грузовой цепи: L = (Н+0,5) м, где Н – высота подъёма.
Таль рычажная цепная изготавливается со стандартной высотой подъема 3, 6, 9, 12 метров. По согласованию могут быть изготовлены тали с другой высотой подъема.
Рычажная таль ТРШСРп-1,0 позволяет осуществлять холостой прогон цепи. Для этого флажок на рычаге должен быть установлен в положение "Н". Подъем и опускание нижней подвески производится вращением маховика по или против часовой стрелки.
Для подъема груза флажок устанавливается в положение "П", после чего необходимо качать рычаг.
Для опускания груза флажок устанавливается в положение "О". Груз опускается при качании рычага.
Для приведения тали в рабочее состояние необходимо:
- установить таль на рабочее место;
- проверить работу тали вхолостую, подняв и опустив нижнюю подвеску на полную высоту вращением маховика по или против часовой стрелки (в режиме холостого прогона цепи). Проскакивание грузовой цепи по грузовой звездочке не допускается.
Перед началом эксплуатации таль необходимо испытать, для чего используется груз, массой больше номинальной грузоподъемности на 25%. Груз поднять на 200-300 мм, остановить (при этом он не должен самопроизвольно опускаться) и затем опустить.
При подъеме или опускании талью ТРШСРп груза массой менее 10 процентов от номинальной грузоподъемности необходимо предварительно маховиком выбрать свободный ход цепи и далее при работе рычагом придерживать маховик.
Пример обозначения тали ручной рычажной ТРШСРп грузоподъемностью 1 тонна:
ТРШСРп-1,0-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения могут быть другие (см. выше информацию о климатическом исполнении тали).
Тали ручные рычажные ТРШСР-3,2 изготавливаются также во взрывобезопасном (взрывозащищенном) и/или пожаробезопасном исполнениях. Взрывобезопасная таль имеет обозначение ТРШСРп-Ex-1,0
Таль, относящаяся к группе оборудования I, имеет дополнительную Ex-маркировку РВ Ex h I Mb X и должна обеспечивать применение в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или горючей пыли при нормальных атмосферных условиях.
Таль, относящаяся к группе оборудования II, имеет дополнительную Ex-маркировку 1Ex h IIC T4 Gb Х и должна обеспечивать применение во взрывоопасных зонах классов 1 и 2 по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3, Т4 по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010.
Таль, относящаяся к группе оборудования III, имеет дополнительную Ex-маркировку Ex h IIIC T135°C Db Х и должна обеспечивать применение в местах с взрывоопасной средой, создаваемой пылевоздушной смесью.
Тали ручные рычажные ТРШСРп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия (см. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ").
Пример обозначения взрывобезопасной тали рычажной грузоподъемностью 1000 кг:
ТРШСРп-Ex-1,0-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие.
Шестеренная таль пожаробезопасная ТРШСРп-1,0 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-7.
Пример обозначения пожаробезопасной тали рычажной грузоподъемностью 1,0 т: ТРШСР-1,0-П-III-У1 ТУ 24.09.785-00; где П-III - это класс пожароопасной зоны. По согласованию с заказчиком класс пожароопасной зоны может быть выполнен также П-I; П-IIа; П-II, а климатическое исполнение/ категория размещения также У2; У3; УХЛ1; УХЛ2, УХЛ4 или другие (по согласованию).
Срок гарантии на таль ручную рычажную ТРШСРп-1,0/ ТРШСРп-Ex-1,0 - два года со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки с предприятия-изготовителя. Назначенный срок службы - 7 лет при условии выполнения требований, изложенных в паспорте и руководстве по эксплуатации на таль.
Назначенный срок службы тали 7 лет, при условии эксплуатации тали в сооветствии с требованиями эксплуатационной документации на таль. Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года.
Эксплуатация рычажной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с паспортом/руководством по эксплуатации на таль, Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), иными нормативными документами в соответствии с законодательством РФ.
Техническое обслуживание тали в соответствии с эксплуатационной документацией на таль, в том числе производится внешний осмотр и смазке грузовой цепи консистентной пластичной смазкой типа Литол 24. Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного (более месяца) перерыва.
Таль ручная шестеренная рычажная ТРШСРп-1,0 не предназначена для транспортирования людей, расплавленного и раскаленного металла, взрывчатых и ядовитых веществ, для эксплуатации в помещении с парами кислот и щелочей.
Изготовитель оставляет за собой право вносить в тали ТРШСРп конструктивные изменения, существенно не изменяющие её конструкцию, и производить замену комплектующих изделий без отражения соответствующей информации на сайте.
>>Вернуться на предыдущую страницу "Тали рычажные"
|
|
|
|
|
Таль ручная рычажная шестеренная ТРШСРп-1,0. Грузоподъемность - 1000 кг.
Может быть по согласованному требованию заказчика изготовлена с ограничителем грузоподъемности (ОГП). Муфта скольжения ОГП предварительно отрегулирована на заводе-изготовителе и не требует никаких дополнительных регулировок пользователем. Чрезмерная перегрузка определяется движением рычага без соответствующего перемещения блока нижнего крюка или груза, когда устройство работает в режиме подъема «П».
На фотографии выше изображена таль ручная ТРШСРп-1,0 с ограничителем грузоподъемности.
|
|
|
Таль рычажная цепная ТРШСРп-Ex-1,0.
Рычажные тали ТРШСРп изготавливаются в общепромышленном, взрывобезопасном (взрывозащищенном) и пожаробезопасном исполнениях.
Обозначение рычажной тали грузоподъемностью 1т во взрывозащищенном исполнении ТРШСРп-Ex-1,0
|
|
|
|
Тали ручные шестеренные производства СВПК внесены в реестр российской промышленной продукции. Реестровая запись номер 10825212. Внесена 29 апреля 2026 года. Срок действия до 28 апреля 2029 года.
Выписку из реестра РПП можно посмотреть по ЭТОЙ ССЫЛКЕ.
|
|
|
Таль ручная рычажная ТРШСРп-1,0.
Тали ручные шестеренные производства ООО "СВПК" сертифицированы на соответствие требованиям технических регламентов
ТР ТС 010/2011 "О безопасности машин и оборудования" и ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах".
Информация о полученных сертификатах соответствия на странице "СЕРТИФИКАТЫ" данного сайта.
|
|
|
|
Тали рычажные ТРШСРп-Ex-1,0
