Таль ручная рычажная ТРШСР-3,2 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 3200 кг при различных работах в режиме не выше группы классификации режима М1, М2 или М3 по ГОСТ 34017-2016.
Таль рычажная ручная может быть использована при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.
Таль рычажная ручная цепная ТРШСР-3,2 может эксплуатироваться в закрытом помещении, а также на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ 15150-69. По согласованию может быть изготовлена таль другого климатического исполнения/ категории размещения (У, УХЛ, ХЛ, Т, ОМ/ 1, 2, 3, 4, 5).
Данная модель рычажной тали может оснащаться ограничителем грузоподъемности (ОГП) - защита от перегрузки в виде муфты скольжения. Подоробнее об ОГП см. ниже описание под схемой.
Таль рычажная цепная ТРШСР должна подвешиваться на соответствующее приспособление, способное выдержать поднимаемый груз и вес тали.
Рычажная таль ручная ТРШСР-3,2 (как грузоподъемное средство) является машиной повышенной опасности и требует при эксплуатации особого внимания.

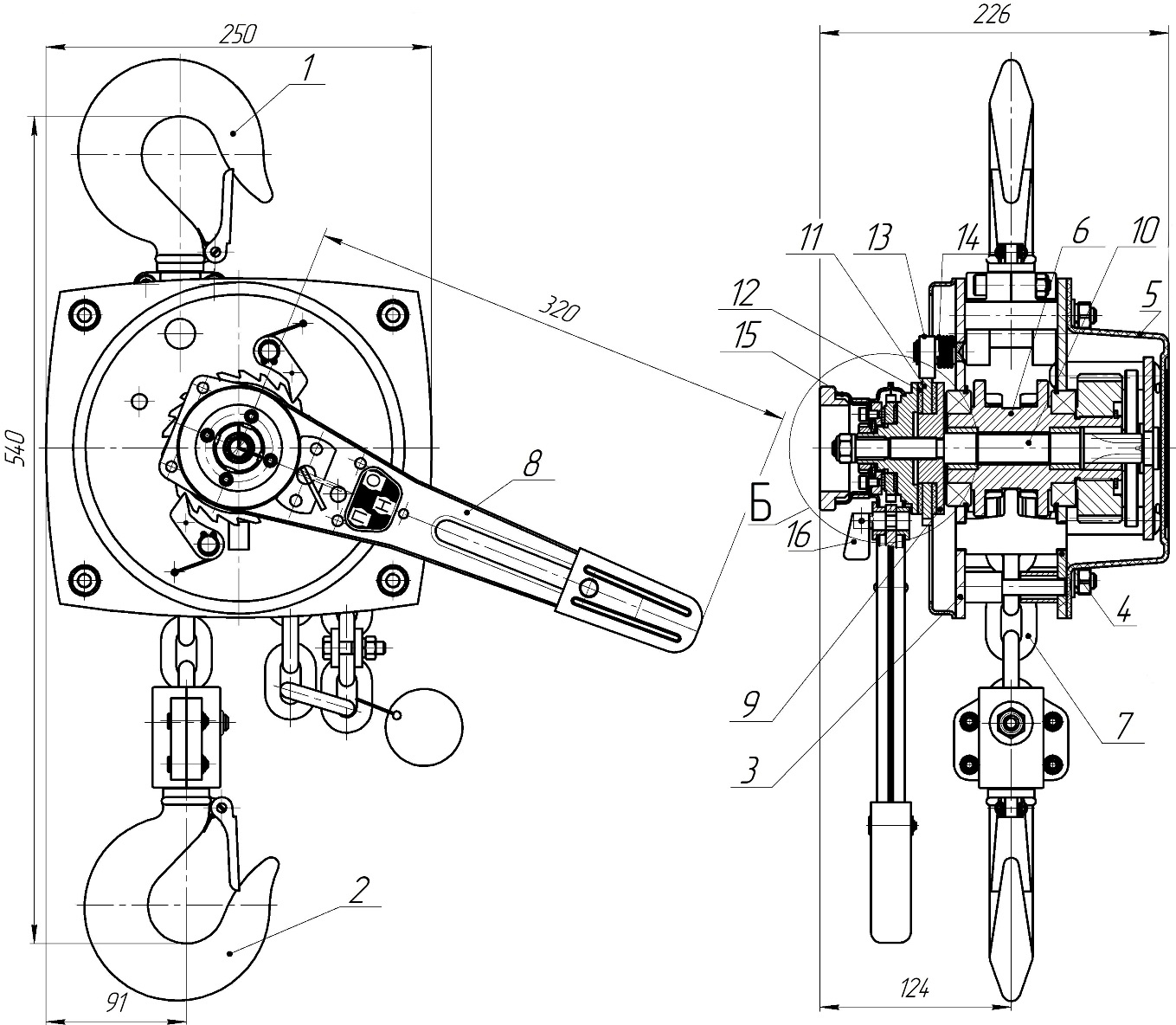

Таль ручная рычажная ТРШСР-3,2 состоит из: механизма тали, верхней подвески (1), нижней подвески (2), грузовой круглозвенной цепи (7); рычага (8).
Механизм тали состоит из следующих основных элементов: две силовые щеки (3) и (4), редуктор с грузоупорным тормозом, корпус (5), грузовая звёздочка (6), установленная в подшипниках.
Редуктор - двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный с коэффициентом запаса торможения не менее 1,5. Состоит из ступицы (9), установленной на вал-шестерне (10), храпового колеса (11) между двух фрикционных накладок (12), защелки 13 с пружиной 14.
В корпусе рычага (8) расположена подпружиненная защелка, входящая в зацепление с храповиком (24), соединенным заклепками с маховиком (15) и гайкой, навернутой на вал-шестерню (10).

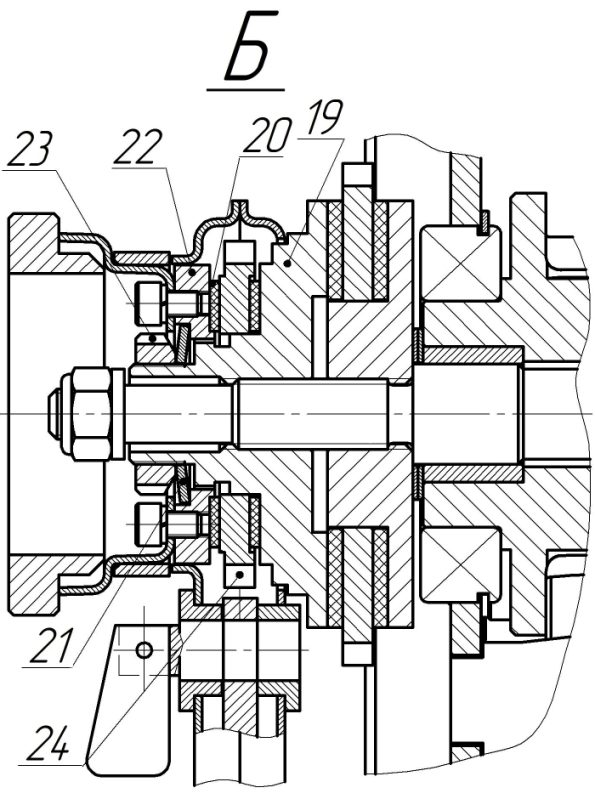

Некоторые модели ручных рычажных талей снабжены защитой от перегрузки в виде муфты скольжения (Ограничитель грузоподъемности (ОГП)). Механизм состоит из ступицы 19 и прижима 22, между которыми зажаты специальные фрикционные накладки 20 и храповик рычага 24. Они плотно прижимаются друг к другу с помощью тарельчатой пружины 21 и гайки 23.
В штатном режиме сила трения между дисками позволяет валу-шестерне 10 свободно вращаться, передавая рабочий крутящий момент. Если нагрузка резко возрастает, крутящий момент превышает настроенное значение. Силы пружины становится недостаточно, чтобы удерживать накладки в зацепе с храповиком рычага 24. Рычаг 8 начинает проскальзывать относительно вал-шестерни 10 (муфта буксует). Энергия вращения гасится за счет трения, а избыточная нагрузка не передается на редуктор, спасая его от разрушения. Порог срабатывания легко регулируется путем затягивания или ослабления регулировочной гайки 23.
Муфта скольжения эффективна при 125% (+/- 15%) от номинальной грузоподъемности тали. Муфта скольжения позволяет рукояти рычага вращаться, не поднимая при этом груз, если вес груза превышает установленную грузоподъемность тали.
Подробнее об устройстве и принципе работы тали ручной рычажной ТРШСР-3,2 см. в паспорте/ руководстве по эксплуатации на изделие.

В комплект поставки входят: таль с верхней подвеской и с рычагом - 1шт; подвеска нижняя - 1шт; грузовая цепь - 1шт; тара; паспорт (совмещенный с руководством по эксплуатации) - 1шт.
Серийный выпуск талей ручных шестеренных производства СВПК (в том числе талей рычажных) соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  , что подтверждается СЕРТИФИКАТОМ соответствия.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
3,2 |
| Масса тали, без цепей, кг, не более |
53,4 |
| Усилие на рукоятке (рычаге), Н, не более |
110 |
| Количество ветвей грузовой цепи |
1 |
| Грузовая цепь (8 класс прочности) |
10х30 (2,2 кг/пог.м) |
| Уровень звука при работе, дБА, не более |
60 |
Формула расчета длины грузовой цепи: L = (Н+0,5) м, где Н – высота подъёма.
Таль рычажная ручная ТРШСР-3,2 изготавливается со стандартной высотой подъема 3, 6, 9, 12 метров. По согласованию могут быть изготовлены тали с другой высотой подъема.
Для подъема груза флажок устанавливается в положение "П", после чего необходимо качать рычаг.
Для опускания груза флажок устанавливается в положение "О". Груз опускается при качании рычага.
Для приведения тали в рабочее состояние необходимо:
- установить таль на рабочее место;
- проверить работу тали вхолостую, подняв и опустив нижнюю подвеску на полную высоту вращением маховика по или против часовой стрелки. При этом флажок 16 на рычаге 8 должен быть установлен в положение "Н". Проскакивание грузовой цепи по грузовой звездочке не допускается.
Перед началом эксплуатации таль необходимо испытать, для чего используется груз, массой больше номинальной грузоподъемности на 25%. Груз поднять на 200-300 мм, остановить (при этом он не должен самопроизвольно опускаться) и затем опустить.
При подъеме или опускании талью ТРШСРп груза массой менее 10 процентов от номинальной грузоподъемности необходимо предварительно маховиком выбрать свободный ход цепи и далее при работе рычагом придерживать маховик.
Пример обозначения тали ручной рычажной ТРШСРп грузоподъемностью 3,2 тонны:
ТРШСР-3,2-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по согласованному с производителем требованию заказчика могут быть другие.
Тали ручные рычажные ТРШСР-3,2 изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях. Взрывобезопасная таль имеет другое обозначение, а именно ТРШСРп-Ex-3,2
Таль, относящаяся к группе оборудования I, имеет дополнительную Ex-маркировку РВ Ex h I Mb X и должна обеспечивать применение в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или горючей пыли при нормальных атмосферных условиях.
Таль, относящаяся к группе оборудования II, имеет дополнительную Ex-маркировку 1Ex h IIC T4 Gb Х и должна обеспечивать применение во взрывоопасных зонах классов 1 и 2 по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3, Т4 по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010.
Таль, относящаяся к группе оборудования III, имеет дополнительную Ex-маркировку Ex h IIIC T135°C Db Х и должна обеспечивать применение в местах с взрывоопасной средой, создаваемой пылевоздушной смесью.
Тали ручные рычажные ТРШСРп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия (см. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ").
Пример обозначения взрывобезопасной тали рычажной грузоподъемностью 3200 кг:
ТРШСРп-Ex-3,2-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие.
Шестеренная таль пожаробезопасная ТРШСРп-3,2 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-7.
Пример обозначения пожаробезопасной тали рычажной грузоподъемностью 3,2 т: ТРШСР-3,2-П-III-У1 ТУ 24.09.785-00; где П-III - это класс пожароопасной зоны. По согласованию с заказчиком класс пожароопасной зоны может быть выполнен также П-I; П-IIа; П-II, а климатическое исполнение/ категория размещения также У2; У3; УХЛ1; УХЛ2, УХЛ4 или другие (по согласованию).
Срок гарантии на таль ручную рычажную ТРШСР-3,2/ТРШСРп-Еx-3,2 - два года со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы - 7 лет при условии выполнения требований, изложенных в руководстве по эксплуатации.
Эксплуатация рычажной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с паспортом и руководством по эксплуатации на таль, Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), иными нормативными документами в соответствии с законодательством РФ.
Техническое обслуживание тали в соответствии с эксплуатационной документацией на таль. В том числе проводится внешний осмотр и смазка грузовой цепи консистентной пластичной смазкой типа Литол 24. Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного (более месяца) перерыва.
Таль ручная рычажная шестеренная ТРШСР-3,2 не предназначена для транспортирования людей, расплавленного и раскаленного металла, ядовитых и взрывчатых веществ, для эксплуатации в помещении с парами кислот и щелочей.
Назначенный срок службы тали 7 лет, при условии эксплуатации тали в сооветствии с требованиями эксплуатационной документации на таль. Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года.
Изготовитель оставляет за собой право вносить в тали ТРШСР конструктивные изменения, существенно не изменяющие конструкцию, и производить замену комплектующих изделий без отражения соответствующей информации на сайте.
 Тали ручные шестеренные производства ООО "СВПК" внесены в РЕЕСТР РОССИЙСКОЙ ПРОМЫШЛЕННОЙ ПРОДУКЦИИ. Дата внесения в реестр 29.04.2026г. Номер реестровой записи 10825212.
Выписку из реестра РПП можно скачать на сайте ГИСП Минпромторга или у нас на сайте - см. ссылки на главной странице НАШЕГО сайта (левая верхняя часть).
>>Вернуться на предыдущую страницу "Тали рычажные"
|
|
|
|
|
Тали ручные рычажные шестеренные ТРШСР-3,2/ТРШСРп-Ex-3,2. Грузоподъемность - 3,2 тонны.
Изготавливаются в общепромышленном и взрывозащищенном исполнении. Соответственно сертифицированы на соответствие техническим регламентам Таможенного союза ТР ТС 010/2011 и ТР ТС 012/2011.

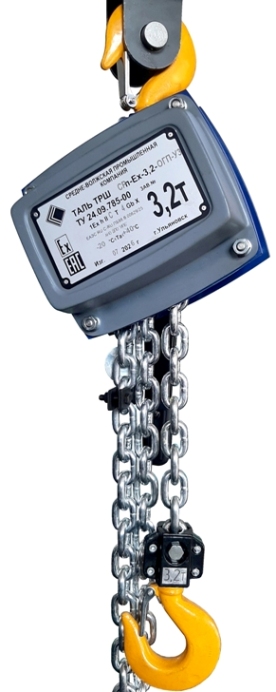

Данная модель тали снабжена защитой от перегрузки в виде муфты скольжения - ограничителем грузоподъемности (ОГП).
|
|
|
|

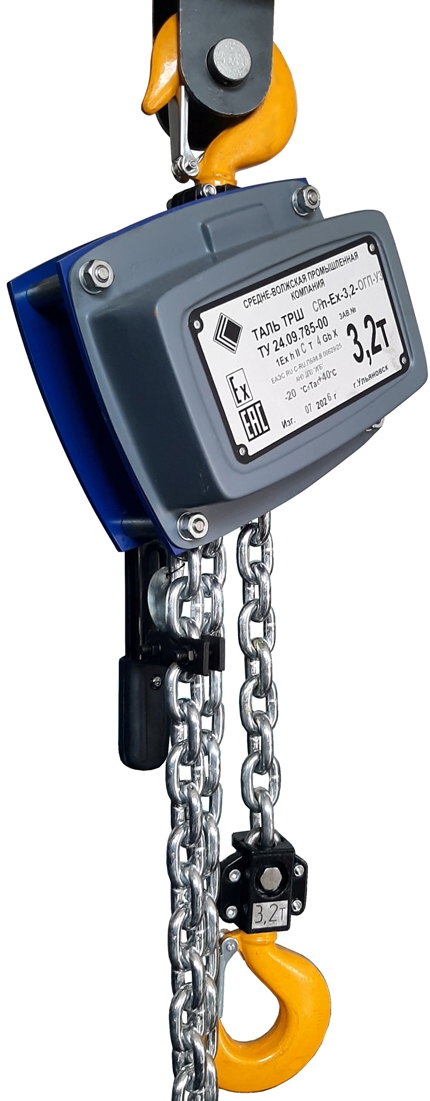

Таль рычажная ручная шестеренная ТРШСРп-Ex-3,2 (ТРШСР-3,2).
Таль имеет одну ветвь грузовой цепи. Применяется высокопрочная грузовая цепь - 8й класс прочности.
|
|
|
|

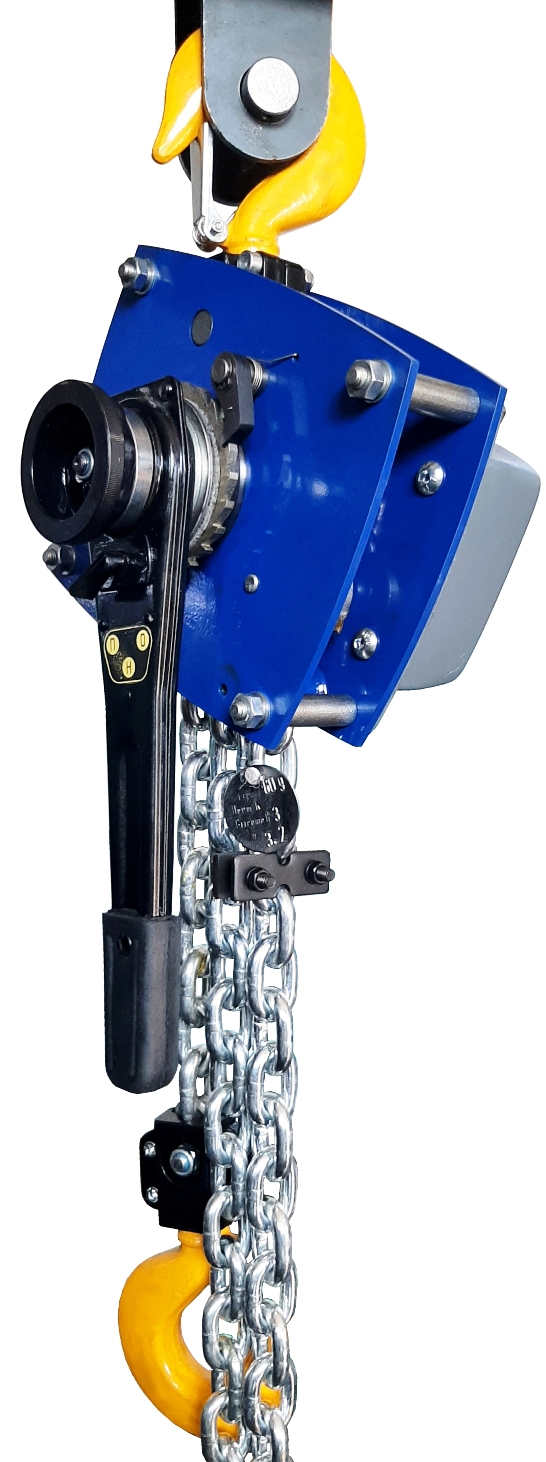

Таль ручная рычажная шестеренная ТРШСР-3,2/ ТРШСРп-Ex-3,2.
Таль подлежит периодическому техническому освидетельствованию согласно ФНП. Периодичность освидетельствования в соответствии с эксплуатационной документацией на таль.
|
|
|
|

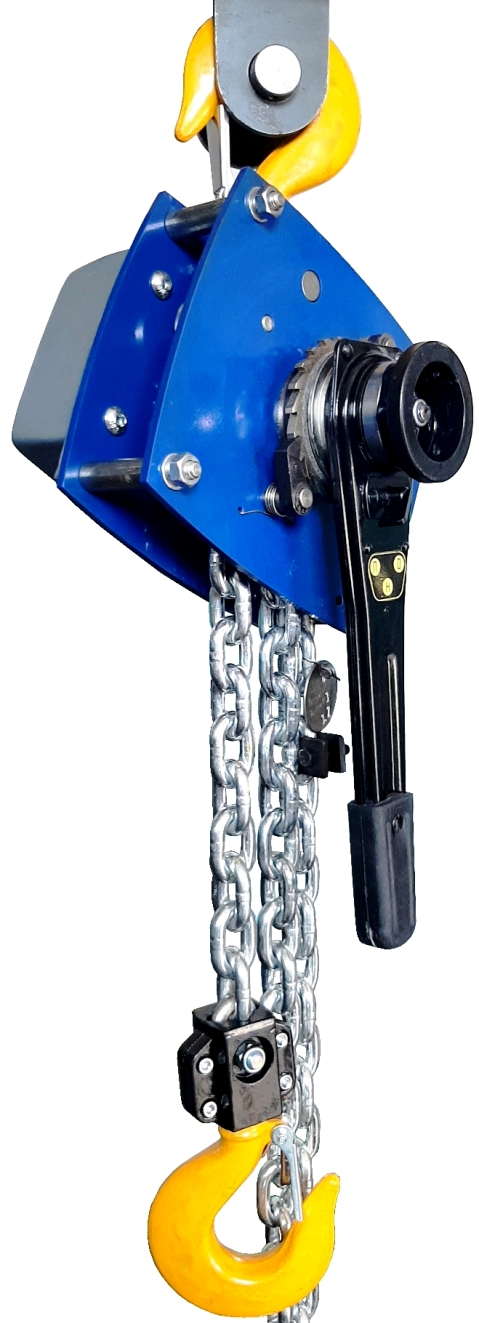

Таль ручная шестеренная рычажная ТРШСР-3,2/ТРШСРп-Ex-3,2.
Таль до расконсервации должна храниться под навесом или в закрытом помещении.
|
|
|
|

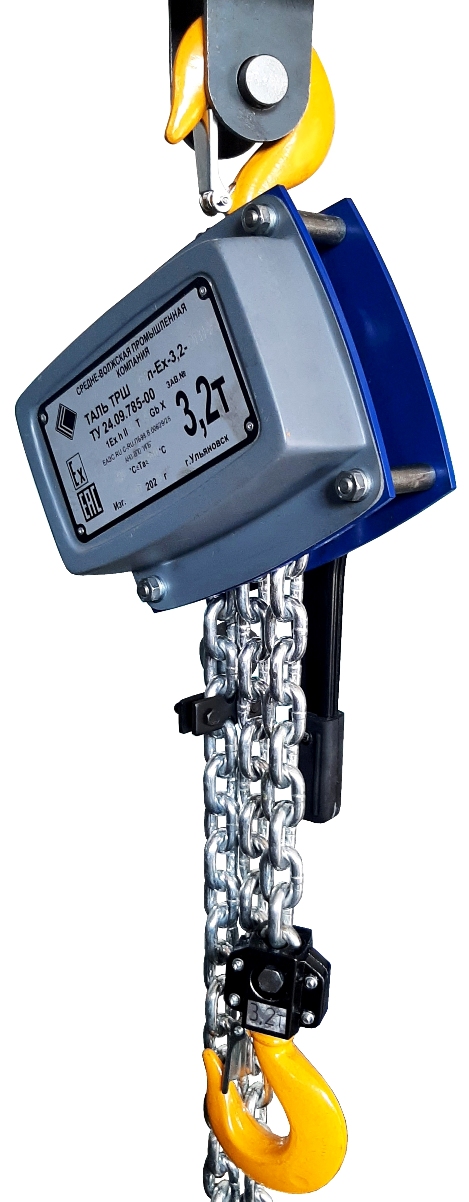

Тали рычажные ТРШСРп-Ex-3,2
