Цепные тали ручные шестеренные и цепные тали ручные червячные имеют абсолютно одинаковое назначение - подъем и опускание груза, удержание его в поднятом положении.
При комплектовании кошкой ручной как червячные тали, так и шестеренные могут применяться для перемещения груза по монорельсовому пути двутаврового
профиля. При этом для червячных и для шестеренных талей возможны два способа исполнения тали в передвижном варианте. Первый - стационарная таль подвешивается на кошку
ручную. Второй способ - изготавливается и применяется таль передвижная, в которой таль интегрирована с тележкой.
Виды работ и отрасли, в которых применяются червячные тали ручные и шестеренные ручные тали, также абсолютно одинаковы - это
цеха, склады, стройки при выполнении ремонтных, монтажных, погрузочно-разгрузочных и иных работ.
В то же время, несмотря на схожесть назначения, основные технические и эксплуатационные характеристики червячных и шестеренных талей значительно отличаются (см таблицу ниже). Вне
зависимости от конкретного производителя конкретного изделия. Причина - разный редуктор... червячный и шестеренный соответственно.
| Таль |
Габаритные
размеры,
мм*** |
Масса,
кг для h=3м |
Масса,
кг для h=12м |
Строи-
тельная
высота |
Усилие на
тяговой цепи,
даН (кг) |
| Червячная, г/п 1т, стационарная |
450х270х180 |
19 |
46 |
450 |
35 |
| Шестеренная, г/п 1т, стационарная, модель 1** |
335х175х160 |
13 |
29 |
335 |
30 |
| Шестеренная, г/п 1т, стационарная, модель 2** |
334х142х122 |
11 |
27 |
334 |
36 |
| Червячная, г/п 3,2т, передвижная |
700х295х430 |
66 |
125 |
700 |
65 |
| Шестеренная, г/п 3,2т, передвижная, модель 1 |
382х445х330 |
82 |
118 |
382 |
40 |
| Шестеренная, г/п 3,2т, передвижная, модель 2 |
520х360х340 |
59 |
103 |
520 |
41 |
| Червячная, г/п 5т, стационарная |
950х350х360 |
82 |
128 |
950 |
75 |
| Шестеренная, г/п 5т, стационарная, модель 1 |
654х250х204 |
38 |
86 |
654 |
34 |
| Шестеренная, г/п 5т, стационарная, модель 2 |
610х210х162 |
38 |
86 |
610 |
44 |
* В качестве примера приведены характеристики только трех видов талей: 1) г/п 1 тонна стационарная; 2) г/п 3,2 тонны передвижная;
3) г/п 5 тонн стационарная. Для талей стационарных и передвижных других грузоподъемностей, в таблице не приведенных, результат при сравнении будет тот же.
** Модель 1 и модель 2 - шестеренные тали разных моделей, отличающихся конструкцией.
*** Первый размер - строительная высота, т.е. расстояние между верхним и нижним крюками (для стационарной тали) или между опорной поверхностью балки и нижним крюком.
- Шестеренные тали имеют меньшую строительную высоту, что позволяет лучше их использовать в условиях ограниченного пространства для подъема - низкое помещение, высокий груз и т.п.
- Масса стационарных шестеренных талей ручных ниже в 1,5 - 2 раза чем масса талей червячных. Масса передвижных талей шестеренных также ниже, чем масса предвижных червячных талей. Исключение - тали передвижные шестеренные
с уменьшенной строительной высотой (например - шестеренная, передвижная, г/п 3,2 т., модель 1) при малой высоте подъема - из-за усиленной кошки с малой строительной высотой.
- Шестеренные ручные тали имеют меньшие габариты, чем тали червячные, что влияет на удобство хранения, транспортировки, монтажа и работы с талью в условиях ограниченного пространства.
- Тали ручные шестеренные для подъема груза требуют от оператора приложения меньшего усилия на тяговую цепь для подъема груза, чем тали червячные.
Необходимое тяговое усилие для работы с червячными талями, особенно имеющими большую грузоподъемность, сопоставимо с весом человека средней комплекции. Далеко не
каждый сможет провернуть, например, тяговое колесо пятитонной червячной ручной тали.
- Цена на шестеренные тали ручные ниже, как правило, чем цена на червячные тали - вследствие их меньшей материалоемкости при изготовлении.
Червячная передача - механическое устройство для передачи вращения между скрещивающимися валами посредством червяка (винта) и сопряжённого с
ним червячного колеса. Червяк представляет собой винт с трапецеидальной или близкой к ней резьбой, а червячное колесо является зубчатым колесом.
Обычно передаточное число червячной передачи равно 8—100. Червячные передачи могут быть самотормозящими, т. е. передающими вращение только от
червяка к колесу, что иногда даёт возможность выполнить механизм без тормозного устройства.
Недостаток червячных передач — значительное относительное скольжение сопряжённых элементов — витков червяка и зубьев колеса. Это вызывает
усиленное тепловыделение, повышенный износ и склонность к заеданию, определяет низкий КПД - в среднем 0,7—0,75 в однозаходной передаче.

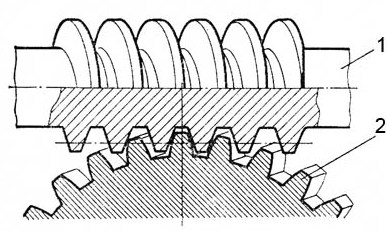

На рисунке ниже: 1 - червяк; 2 - червячное колесо.

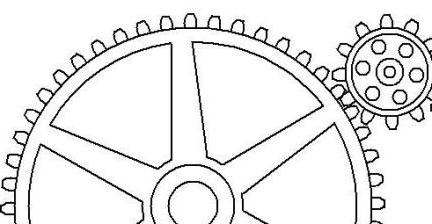

Зубчатая передача (применяемая в шестеренных редукторах) - механизм, состоящий из колёс с зубьями, которые сцепляются между собой и передают вращательное движение, преобразуя угловые скорости и крутящие моменты.
Зубчатые передачи являются наиболее рациональным и распространённым видом механических передач. Их применяют для передачи мощностей. Основные достоинства зубчатых передач
- значительно меньшие габариты, чем у других передач; высокий кпд (потери в точных, хорошо смазываемых передачах 1—2%, в особо благоприятных условиях 0,5%); большая долговечность и надёжность; отсутствие проскальзывания; малые нагрузки на валы.
>> Вернуться на предыдущую страницу - "Техническая информация"
|
|
|
|
|

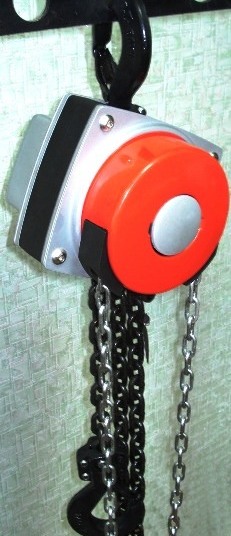

Цепная таль ручная шестеренная стационарная.
Изображена модернизированная таль, имеющая поворотный кожух тяговой цепи, что позволяет
оператору находиться в стороне от поднимаемого груза, а также использовать таль как лебедку (т.е тянуть его горизонтально или по наклонной плоскости).
|
|
|

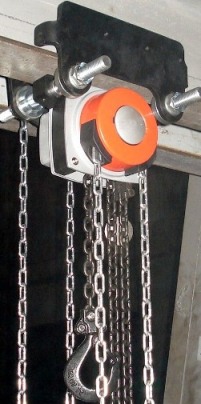

Таль шестеренная ручная передвижная с уменьшенной строительной высотой.
|
|

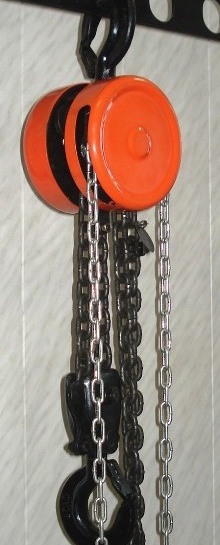

Таль шестеренная стационарная ручная. Классический вариант исполнения тали - в стальном штампованном корпусе без поворотного кожуха тяговой цепи.
|
|
|
|

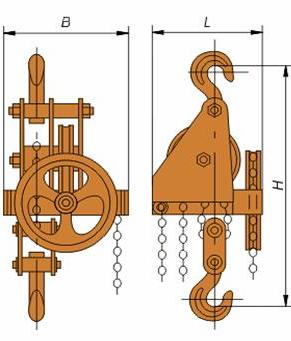

Таль ручная червячная стационарная. На рисунке представлено схематическое изображение тали. Размеры HxLxB соответствуют приведенным в таблице слева и выше габаритным размерам.
|
|
|
|
