КРАН СТРЕЛОВОЙ ПОВОРОТНЫЙ КСП-1000 МАСТЕР-3

На странице сайта размещена информация о кране стреловом поворотном грузоподъемностью 1 тонна Мастер-3. Кран стреловой КСП-1000 производится Средне-Волжской Промышленной Компанией (СВПК, Ульяновск). Кран строительный - применяется в основном в строительной отрасли. По назначению и основым свойствам аналогичен распространенным строительным стреловым кранам Пионер. На странице ниже приведены технические данные крана Мастер-3 и краткое описание.


Грузоподъемное оборудование СВПК / Торговый дом Ульяновские тали - Кран стреловой поворотный Мастер-3, тали ручные, кошки и тележки, домкраты реечные, МТТМ

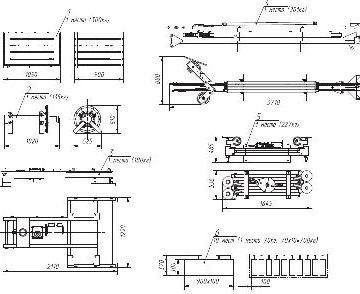

схема упаковки

Здесь можно скачать схему упаковки крана Мастер-3 при транспортировке при отгрузке в адрес покупателя. Формат PDF, размер файла - 225КБ. Схему упаковки см. также в НИЖНЕЙ ЧАСТИ страницы.





 Концевой выключатель

Концевой выключатель и рычаг ограничителя высоты подъема груза.

Микровыключатель расположен на стреле и посредством воздействия крюковой подвески на рычаг ограничителя отключает электродвигатель при подъеме крюковой подвески до крайнего верхнего положения. См. фото выше и ниже.

 Концевой выключатель кран МАСТЕР-3





 КСП-1000 опора с колесом

Опора с домкратом и колесом. Колеса служат для перемещения собранного крана (без груза). При работе кран устанавливается на домкраты!





 КСП-1000 опора без колеса

Кран КСП-1000 Мастер-3 по требованию заказчика может быть изготовлен с опорами без колес. На опорах имеются только домкраты.





   Кран Мастер-3 крюковая подвеска

На фото выше - подвеска крюковая крана КСП-1000 Мастер-3. Изображена при двукратной запасовке каната.

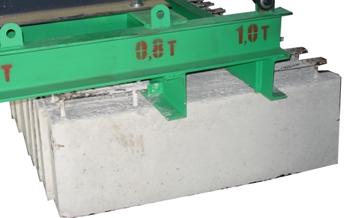

 противовес (контргруз)

Контргрузы в количестве 11 штук навешиваются на нижнюю полку швеллера рамы. В случае комплектации крана лебедкой У5120 количество контргрузов - 10 штук.

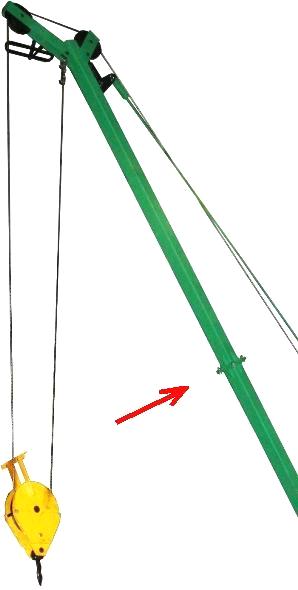

 стрела крана Мастер-3

Стрела крана Мастер-3 разборная, состоит из 2-х частей. Место стыковки частей показано на фото выше.

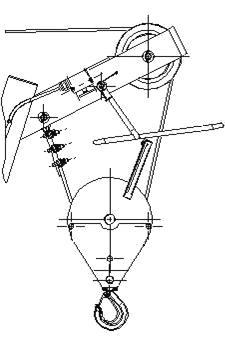

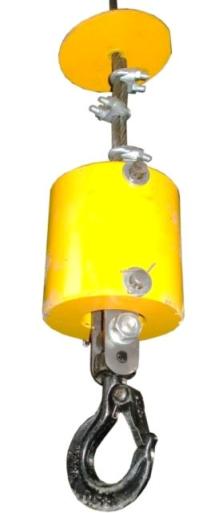

Изображена схема запасовки грузового каната на крюковой подвеске крана для различных грузоподъемностей. На рис. выше - двукратная, грузоподъемность 1000 кг. Ниже - однократная, грузоподъемность 500 кг.






       Кран стреловой поворотный КСП-1000 МАСТЕР-3 г/п 1000 кг

  Кран стреловой поворотный КСП-1000 МАСТЕР-3 устанавливается на уровне земли или перекрытиях зданий и сооружений. Предназначен для подъема/опускания и горизонтального перемещения по окружности различных строительных материалов и оборудования массой до 1000 кг.

  Допускается эксплуатация крана при температуре окружающей среды не выше плюс 40 град С и не ниже минус 40 град С. Скорость ветра не должна превышать 12 м/с (рабочее состояние крана) и 33 м/с (не рабочее состояние крана). В части воздействия климатических факторов кран соответствует исполнению У2 по ГОСТ 15150.

Кран стреловой поворотный МАСТЕР-3          Кран КСП-1000 МАСТЕР-3 г/п 1 тонна


На фото выше - кран Мастер-3 грузоподъемностью 1 тонна. Обе фотографии - один и тот же кран, вид с разных сторон.

  • ТР ТС 010/2011  Серийный выпуск кранов стреловых поворотных КСП-1000 "Мастер-3" соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается сертификатом соответствия № ТС RU C-RU.АИ24.В.00094 срок действия с 13.12.2013 по 13.12.2018г.

  • Кран МАСТЕР-3 КСП-1000 соответствует требованиям Технических регламентов Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств", что подтверждается декларацией о соответствии ТС № RU Д-RU.АИ24.В.00140, действительной по 26.08.2019г. Декларация получена по требованию покупателей из Республики Беларусь.

  •   Кран стреловой Мастер-3 полностью разборный. Является переставным грузоподъемным механизмом, перемещаемым с одного участка работ на другой вручную. Может быть установлен на кровлю силой двух человек с применением средств малой механизации и/или ручных грузоподъемных механизмов.
       Управление краном, монтаж стрелы, подъем и опускание груза, вращение поворотной части крана осуществляется с помощью подвесного кнопочного поста, при этом крановщик находится около крана.


          МАСТЕР-3 двигатель поворота стрелы крана           Кран стреловой МАСТЕР-3 поворот стрелы

    ○ Поворот стрелы крана осуществляется электрическим приводом. На фото слева: электродвигатель и редуктор механизма поворота стрелы крана (мотор-редуктор), установленные на раме. На фото справа механизм поворота крана - ведущая шестерня и зубчатое колесо колонны.


                  Технические характеристики крана Мастер-3

      Способ управления стреловым краном - электрический (как на подъем/опускание, так и на поворот крана).

      Вылет стрелы крана Мастер-3 имеет три значения - 2,4; 3,0 и 4,0 м.

    • Максимальная грузоподъемность при двукратной запасовке каната на вылете 2,4м составляет 1,0т; на вылете 3,0м - 0,8т; на вылете 4 м - 0,5т. При однократной запасовке грузоподъемность крана в любом случае не более 500 кг!!!
    • Максимальная высота подъема крюка на вылете 2,4м составляет 6,0±0,2м; на вылете 3,0м - 5,6±0,2м; на вылете 4м - 4,8±0,2м.
    • Максимальная глубина опускания крюка составляет при двукратной запасовке 50м (80м - исполнение под заказ); при однократной запасовке - 100м (160м для исполнения под заказ).

                      Кран стреловой поворотный КСП-1000 схема размеров

     Кран стреловой поворотный КСП-1000 вид сверху Кран КСП-1000 МАСТЕР-3


    Характеристика Значение
    Максимальная скорость подъема/опускания груза, м/мин
    при двукратной запасовке -
    при однократной запасовке -

    22
    44
    Максимальная глубина опускания груза, м
    при двукратной запасовке -
    при однократной запасовке -

    50/80*
    100/160*
    Скорость поворота поворотной части, оборотов в минуту 1,37
    Угол поворота поворотной части, градусов +/-360
    Режим работы крана (ЭПВ-25%) легкий
    Масса крана без контргрузов, кг, не более 950
    Масса контргрузов, кг, не менее 770/700*
    Диаметр каната, мм 6,7/8,3*
    Приводной двигатель на лебедке грузовой - АИР100S4ЕУ1 380В; 50Гц; 6,78А; 3КВт
    Приводной двигатель на лебедке грузовой - АИР100L4* 380В; 50Гц; 8,5А; 4КВт
    Приводной двигатель на механизме поворота - асинхронный 5АИ80А6Е 380В; 50Гц; 2,3А; 0,75Квт

    * - Для крана Мастер-3 с глубиной опускания 80(160) метров, оснащенного лебедкой У5120.

      В конструкции крана используются следующие предохранительные устройства: конечный выключатель ограничения высоты подъема груза; конечный выключатель ограничения подъема стрелы крана.

      Тормоз установлен на механизме подъема (опускания) груза, а также на механизме поворота.


               Устройство и принцип работы крана

      Стреловой кран строительный КСП-1000 состоит из следующих основных узлов и деталей: рамы, лебедки, опор, стрелы, колонны, стяжек, крюковой подвески. Для обеспечения устойчивости крана на задней части рамы поворотной снизу установлены два швеллера на которые навешиваются десять контргрузов. Сбегающий конец каната от лебедки проходит через блоки стрелы и блок крюковой подвески и крепится при двукратной запасовке к оси, а при однократной запасовке – к грузовой петле, заправленной через блок крюковой подвески (см схему ниже).

    лебёдка крана Мастер-3   Лебедка кран г/п 1000кг   лбедка У5120 на кране Мастер-3

    ○ Исполнение с опусканием груза на 50 метров - кран оснащается электрической лебедкой собственного производства СВПК. Эта лебедка изображена на первых двух фото (слева направо). Исполнение с опусканием груза на 80 метров - кран оснащается электрической лебедкой У5120. Эта лебедка изображена фото справа.

      Основанием крана служит опорная платформа. В центральной части опорной платформы смонтирована колонна в которой на подшипниках качения установлен шкворень. На верхний конец шкворня устанавливается рама поворотная. Рама поворотная сварена из стальных швеллеров и листовой стали. На поворотной раме установлена грузовая лебедка и механизм поворота. Поворотная рама и стрела соединяются между собой шарнирно при помощи оси. Строительный кран Мастер-3 имеет три фиксируемых вылета стрелы. Фиксация стрелы осуществляется при помощи стяжек, которые одним концом крепятся к стреле, а другим к соответствующим проушинам, приваренным к раме.


      Крепление стяжек    Мастер-3 крепление стяжек    соединение стрелы и поворотной рамы

    ○ На первых двух фото (слева направо) показано крепление стяжки к проушинам на поворотной раме с вылетом стрелы для г/п 0,8 тонн и 0,5 тонн. На фото справа показано соединение стрелы и поворотной рамы.

      • Мотор-редуктор механизма поворота служит для вращения поворотной части крана. Грузовая лебедка служит для подъема (опускания) груза и используется при монтаже и демонтаже крана, а также при изменении вылета стрелы.

      • Стрела крана состоит из двух частей, корневой и концевой, которые соединены между собой двумя болтами. Каждая из частей стрелы представляет собой трубчатую конструкцию. На боковой поверхности трубы имеются кольца к которым крепится кабель, идущий к конечному выключателю. Корневая часть стрелы состоит из основания, проушин, стержневой части и пристыковочных пластин. Концевая часть стрелы состоит из пристыковочных пластин, стержневой части и кронштейнов. На кронштейнах концевой части стрелы установлены блоки грузового каната.

      • Подробно об устройстве и принципе работы крана см. в паспорте на изделие (паспорт совмещен с руководством по эксплуатации).

      • Кран является грузоподъемным механизмом, который монтируется непосредственно на месте эксплуатации. Площадка, на которой установлен кран, должна иметь уклон не более 3 град. Если уклон больше 3 град, то кран необходимо выставить при помощи домкратов опоры, при этом уклон крана от вертикали не должен превышать 3 град.

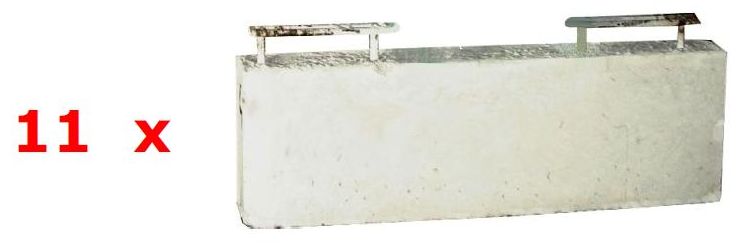

      • Кран поставляется в разобраном виде. На фото снизу укрупненно показаны отгрузочные места. Слева направо: 1. Детали опорной платформы (опоры и стяжки); 2. Колонна с зубчатым колесом; 3. Стрела (верхняя часть, нижняя часть) и стяжки; 4. Поворотная рама с мотор-редуктором; 5. Электрическая лебедка (для подъема/опускания груза); 6. Контргрузы в количестве 11 штук (10 штук для исполнения с лебедкой У5120).



     Кран стреловой  Кран стреловой  Кран стреловой  Кран стреловой         Кран стреловой




               Дополнительная информация

      • Изготовитель гарантирует соответствие крана требованиям конструкторской документации при соблюдении потребителем условий эксплуатации, транспортирования и хранения, изложенных в паспорте на кран. Срок гарантии 12 месяцев со дня ввода крана в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя. Указанный срок гарантии не распространяется на грузовой канат.

      • Срок службы крана не менее 3-х лет при легком режиме работы крана (ЭПВ — 25%) и соблюдении режимов эксплуатации. За этот период кран должен пройти 3 текущих ремонта.

      • Эксплуатация крана, его техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с ФНП "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей, ПУЭ, руководством по эксплуатации крана и иными нормативными документами в соответствии с действующим законодательством РФ.

      • Техническое обслуживание крана включает в себя: а) ежесменное техническое обслуживание в начале каждой смены; б) периодическое техническое обслуживание через каждые 450 машино-часов работы; в) сезонное техническое обслуживание; г) текущий ремонт через каждые 950 машино-часов. Подробный перечень работ по техническому обслуживанию - см. паспорт/руководство на кран.

      • Небольшие расхождения между приведенными на данной странице фотографиями, схемами, описанием и поставленным краном возможны в связи с совершенствованием конструкции крана.
