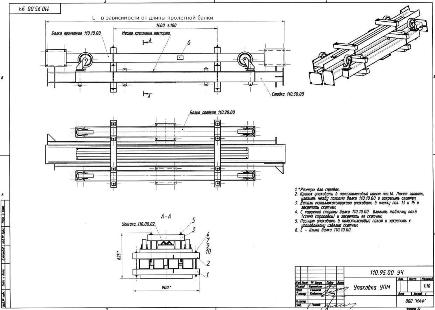

Здесь можно скачать схему упаковки устройства перегрузочного мобильного УПМ при отгрузке в адрес покупателя от ТД Ульяновские тали. Формат JPG, размер файла - 139КБ.

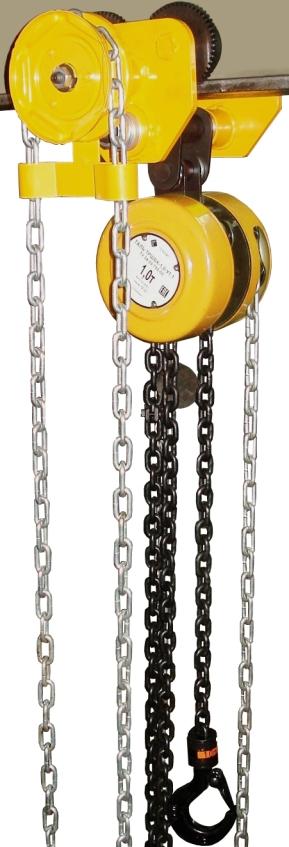

Рабочим органом мобильного перегрузочного устройства (УПМ) грузоподъемностью 1000 кг может являться шестеренная таль ручная передвижная ТРШБК-1,0. Таль шестеренная ручная передвижная ТРШБК-2,0 может применятся на перегрузочном устройстве грузоподъемностью 2,0 тонны.
Таль ручная передвижная цепная ТРШБп-2,0 может являться рабочим органом двухтонного УПМ (МПУ). На однотонном УПМ (МПУ) может применяться ТРШБп-1,0.
Шестеренная таль ручная передвижная ТРШБп-3,2 может являться рабочим органом УПМ грузоподъемностью 3,2 тонны. Устройство перегрузочное мобильное г/п 3,2 тонны может оснащаться талью ручной шестеренной ТРШБК-3,2 или ТРШБМ-3,2.
Продукция Средне-Волжской Промышленной Компании (СВПК Ульяновск): тали ручные цепные шестеренные стационарные и передвижные, тали рычажные, монтажно-тяговые механизмы, домкраты реечные, кошки (крановые тележки), ручные лебедки, блоки монтажные, устройства перегрузочные мобильные (они же - кран портальный, кран передвижной, козловой кран), тали ручные бзрывобезопасного (взрывозащищенного) исполнения и другое грузоподъемное оборудование.
От производителя всё указанное грузоподъемное оборудование реализуется со склада ТД Ульяновские Тали. На экспорт грузоподъемное оборудование производства СВПК также реализуется Торговым домом Ульяновские тали.
|
 |
Мобильное перегрузочное устройство УПМ предназначено для подъема/опускания и перемещения груза при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах на площадках, не оборудованных несущими конструкциями для крепления грузоподъемных механизмов и на складах в отсутствии стационарной грузоподъемной техники и автопогрузчиков. Используется в закрытых помещениях и на открытом воздухе.
Серийный выпуск приспособления для грузоподъемных операций - устройство перегрузочное мобильное - соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011, что подтверждается декларацией о соответствии ТС № RU Д-RU.АИ24.В.00076 дата регистрации 31.10.2013, действ. по 31.10.2018г.
Устройство перегрузочное мобильное имеет четыре самоориентирующихся колеса, обеспечивающих работу в условиях ограниченного пространства. Конструкция передвижного крана позволяет производить быстрый его монтаж.

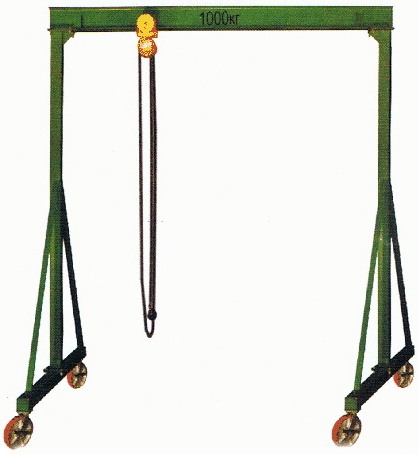

На рисунке ниже приведено схематическое изображение мобильного перегрузочного устройства грузоподъемностью 1000 кг. Мобильные перегрузочные
устройства грузоподъемностью 2000 и 3200 кг со схемой размеров - на этой странице ниже.
Устройство перегрузочное (кран козловой, кран портальный, передвижной кран) состоит из балки пролетной, балок опорных, стоек, укосин, колес поворотных (из них - два с тормозом), которые крепятся между собой стандартными крепежными изделиями. Пролетная балка служит для навешивания тали.
Пролетная балка мобильного перегрузочного устройства представляет собой двутавровую балку с приварными фланцами для крепления ее к стойкам. Опорные балки и стойки выполнены из профиля квадратного сечения (или сварены из швеллеров) с приваренными фланцами.
Рабочим органом устройства перегрузочного является таль ручная цепная:
ТРШБК-1,0 ТРШБп-1,0 или ТРШБМУ-1,0 - для перегрузочного устройства грузоподъемностью 1,0 тонна;
ТРШБК-2,0 или ТРШБп-2,0 - для перегрузочного устройства грузоподъемностью 2,0 тонны.
ТРШБК-3,2; ТРШБп-3,2 или ТРШБУ-3,2 - для перегрузочного устройства грузоподъемностью 3,2 тонны.
Сведения об указанных талях ручных находятся в паспортах на тали и на соответствующих страницах этого сайта. Возможно оснащение перегрузочного устройства электрической талью.
Таль ручная шестеренная не входит в состав комплекта поставки УПМ и поставляется по дополнительному заказу!!!
| Параметры |
Данные типовых изготавливаемых кранов |
| УПМ-1,0-3-3,0 |
УПМ-1,0-3-4,0 |
УПМ-1,0-3-5,0 |
УПМ-1,0-3-6,0 |
| Ширина пролета, B, мм |
3000 |
4000 |
5000 |
6000 |
Макс. горизонтальное
перемещение, мм |
2380 |
3380 |
4380 |
5380 |
| Длина крана, B1, мм |
3180 |
4180 |
5180 |
6180 |
| Грузоподъемность, т |
1,0 |
1,0 |
1,0 |
1,0 |
| Высота подъема, м |
3,0 |
3,0 |
3,0 |
3,0 |
| Номер профиля балки (двутавр) |
№20 |
№20 |
№24 |
№24 |
| Масса крана, кг |
300 |
320 |
375 |
405 |
* Высота подъема может изменяться в зависимости от строительной высоты применяемой тали.
Также могут быть изготовлены однотонные УПМ с шириной пролета 3,5 - 4,5 - 5,5 метров.
| Параметры |
Данные типовых изготавливаемых кранов |
| УПМ-2,0-3-3,0 |
УПМ-2,0-3-4,0 |
УПМ-2,0-3-5,0 |
УПМ-2,0-3-6,0 |
| Высота подъема, H*, м |
3,0 |
3,0 |
3,0 |
3,0 |
| Ширина пролета, B, мм |
3000 |
4000 |
5000 |
6000 |
| Длина крана, B1, мм |
3220 |
4220 |
5500 |
6500 |
Расстояние между
упорами, B2, мм |
2620 |
3620 |
4460 |
5460 |
| Грузоподъемность, т |
2,0 |
2,0 |
2,0 |
2,0 |
| Высота крана, H1, мм |
3760 |
3820 |
3820 |
3820 |
| Ширина крана, L мм |
2408 |
2408 |
2408 |
2408 |
Расстояние между опорами
(колесами), L1 мм |
2290 |
2290 |
2290 |
2290 |
Масса крана,
кг (без тали) |
427 |
493 |
555 |
592 |
* Высота подъема может изменяться в зависимости от строительной высоты применяемой тали.
Также могут быть изготовлены двухтонные УПМ с шириной пролета 3,5 - 4,5 - 5,5 метров.

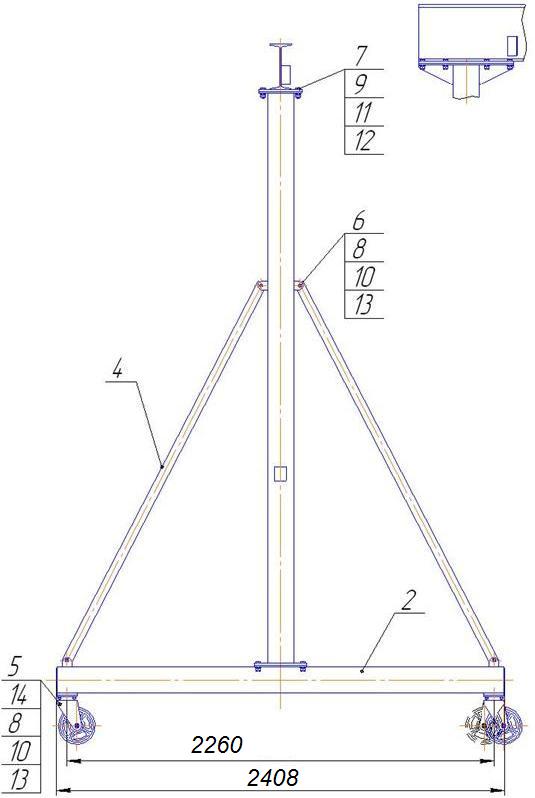

На рисунке ниже: устройство перегрузочное мобильное грузоподъемностью 2000 кг (УПМ, МПУ, кран портальный, кран передвижной,
кран козловой). 1 - балка пролетная, 2 - балка опорная (две), 3 - стойка (две), 4 - укосина (четыре), 5 - колесо поворотное (четыре, из них два с тормозом). Позиции с 6 по 14 - болты, гайки, шайбы, шпильки.
| Параметры |
Данные типовых изготавливаемых кранов |
| УПМ-3,2-3-3,0 |
УПМ-3,2-3-4,0 |
УПМ-3,2-3-5,0 |
УПМ-3,2-3-6,0 |
| Высота подъема, H*, м |
3,0 |
3,0 |
3,0 |
3,0 |
| Ширина пролета, B, мм |
3000 |
4000 |
5000 |
6000 |
| Длина крана, B1, мм |
3500 |
4500 |
5500 |
6500 |
Расстояние между
упорами, B2, мм |
2460 |
3460 |
4460 |
5460 |
| Грузоподъемность, т |
3,2 |
3,2 |
3,2 |
3,2 |
| Высота крана, H1, мм |
3862 |
3862 |
3862 |
3862 |
| Ширина крана, L мм |
2408 |
2408 |
2408 |
2408 |
Расстояние между опорами
(колесами), L1 мм |
2290 |
2290 |
2290 |
2290 |
Масса крана,
кг (без тали) |
567 |
608 |
646 |
685 |
* Высота подъема может изменяться в зависимости от строительной высоты применяемой тали.
Также могут быть изготовлены трехтонные УПМ с шириной пролета 3,5 - 4,5 - 5,5 метров.

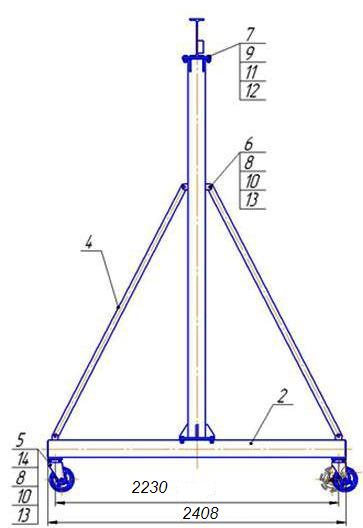

На рисунке ниже: устройство перегрузочное мобильное грузоподъемностью 3000 кг (УПМ, МПУ, кран портальный, кран передвижной,
кран козловой). 1 - балка пролетная, 2 - балка опорная (две), 3 - стойка (две), 4 - укосина (четыре), 5 - колесо поворотное (четыре, из них два с тормозом). Позиции с 6 по 14 - болты, гайки, шайбы, шпильки.
Перегрузочное устройство (козловой кран) может эксплуатироваться как в закрытом помещении, так и на открытом воздухе в зависимости от вида тали, установленной на УПМ. В части воздействия климатических факторов устройство соответствует исполнению У1 ГОСТ 15150. Разрешается эксплуатация при температуре окружающей среды не ниже минус 40 град С.
Техническое обслуживание перегрузочного устройства (передвижного крана) предусматривает: наружный осмотр металлоконструкций с целью обнаружения трещин и деформаций; очистку от пыли и грязи опорных колес; проверку состояния болтовых соединений и их подтяжку при необходимости. Техническое обслуживание
тали - согласно паспорту на таль.
Мобильное перегрузочное устройство должно эксплуатироваться в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», инструкцией по безопасному ведению работ для стропальщиков (зацепщиков), обслуживающих грузоподъемные краны, а также с соблюдением мер безопасности, указанных в паспорте и руководстве по эксплуатации на изделие.
Перегрузочное устройство (кран козловой) не допускается эксплуатировать в радиоактивных и пожароопасных средах, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.
Изготовитель гарантирует соответствие устройства перегрузочного УПМ требованиям ТУ при соблюдении потребителем условий эксплуатации, транспортирования и хранения, изложенных в паспорте. Срок гарантии 12 месяцев со дня ввода устройства в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя.
