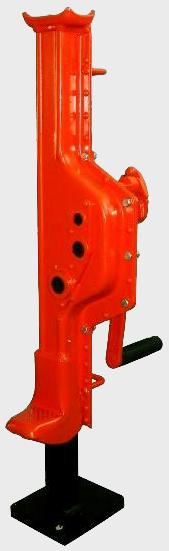

Домкрат реечный ДР-5.
Домкраты реечные ДР-5 и ДР-10 Атлант предназначены для поднятия грузов при выполнении ремонтных, строительно-монтажных и других работ.

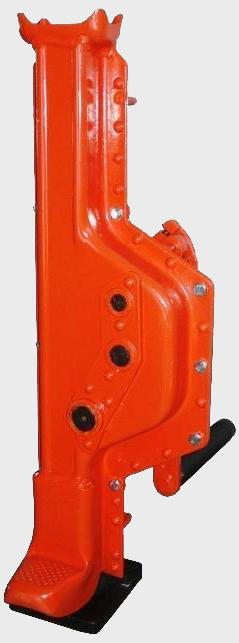

Домкрат реечный ДР-10.
Реечные домкраты Атлант могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе при температуре окружающей среды не ниже минус 40 град С.
Домкрат ДР-5

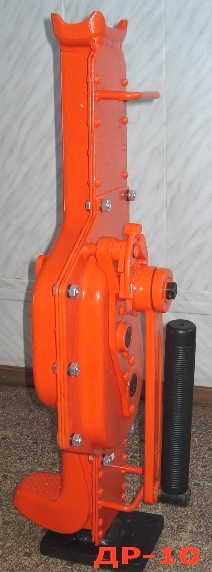

Домкрат ДР-10
|
 |
- Домкраты реечные ДР-5 и ДР-10 «Атлант» представляют собой устройство с ручным приводом, предназначенное для поднятия грузов при выполнении ремонтных, монтажных, строительных и других работ, а также для предварительного вывешивания тяжелых и габаритных грузов (например, станков и механизмов) для последующего их перемещения.
- Основой конструкции домкрата реечного является односторонняя зубчатая рейка с опорной чашкой для груза (на верхней части рейки). Нижний конец рейки образует так называемую "лапу" и используется для подъема грузов с низко расположенной опорной поверхностью.
- Вращением рукоятки домкрата корпус с грузом поднимается или опускается по рейке. Поднятый на рейке домкрата груз удерживается стопорным устройством.
- Реечные домкраты имеют в верхней и нижней частях корпуса скобы для строповки домкрата при его перемещении.
- Домкрат реечный ДР-5 и ДР-10 может эксплуатироваться как в закрытом помещении, так и на открытом воздухе; в части воздействия климатических факторов домкрат соответствует исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация домкрата при температуре окружающей среды не ниже минус 40 °С.
- Компактность конструкции, простота в обслуживании и надежность в эксплуатации.
- Плавный подъем груза и его точная остановка на заданной высоте.
- Оптимальное рабочее усилие.
- Откидываемая, самозапирающаяся, покрытая резиной ручка обеспечивает безопасную и удобную работу.
- Устойчивость, благодаря большой базе.
| Модель |
ДР-5 "Атлант" |
ДР-10 "Атлант" |
| a |
108 |
124 |
| b1 |
190 |
252 |
| b2 |
70 |
70 |
| b5 |
170 |
170 |
| g |
71 |
86 |
| h1 |
350 |
410 |
| h2 |
80 |
85 |
| h5 |
730 |
800 |
| L1 |
275 |
300 |
| L2 |
128 |
250 |
| Модель |
Грузо-
подъемность
(кг) |
Максимальная
высота
подъема
(мм) |
Усилие при
номинальной
нагрузке
(даН) |
Масса
(кг) |
| ДР-5 "Атлант" |
5000 |
1080 |
28 |
27 |
| ДР-10 "Атлант" |
10000 |
1210 |
56 |
43 |

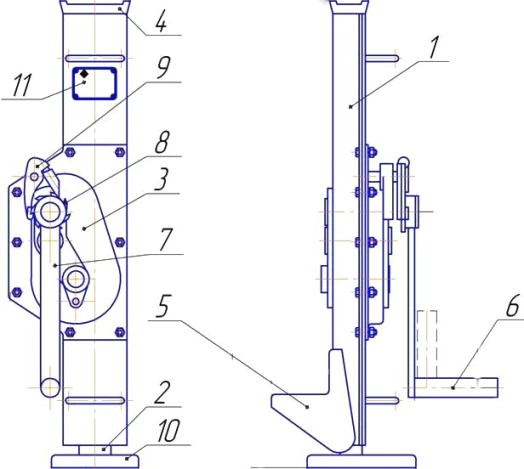

- Реечный домкрат Атлант состоит из стальной рейки 2, при подъеме груза неподвижно стоящей на основании 10, и корпуса 1 с крышкой 3.
- Корпус в верхней части оканчивается головкой 4, на которую опирается груз, внизу – лапой 5, предназначенной для подъема низко расположенных грузов.
- Вращением рукоятки 6 корпус с грузом поднимается или опускается по рейке. Для удержания корпуса с грузом в определенном положении служит тормозное устройство. Оно состоит из собачки 9, установленной на неподвижной оси, и храповика 8, свободно насаженной на муфте ручкой 7 между двумя нажимными кольцами из фрикционного материала.
- На корпусе закреплена табличка 11.
- Реечный домкрат поставляется собранном виде. В комплект поставки входит: Домкрат реечный — 1шт. Паспорт — 1экз. Тара — 1шт. По согласованию с потребителем возможна поставка домкрата без тары.
- К работе с домкратами реечными ДР-5 и ДР-10 и их обслуживанию должны допускаться лица, хорошо знающие их устройство.
- Техническое обслуживание реечных домкратов Атлант заключается во внешнем осмотре и смазке деталей приводного механизма консистентной смазкой типа Литол-24. Реечный домкрат должен подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной эксплуатации, и каждый раз после длительного (более месяца) перерыва.
- Подготовка домкрата к работе, порядок работы с ним и меры безопасности при эксплуатации изложены в паспорте на домкрат.
- Изготовитель гарантирует соответствие домкрата требованиям технической документации при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 12 месяцев со дня ввода домкрата в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя.
>>Вернуться на предыдущую страницу "Вся продукция СВПК"
|
|
|
| Домкрат реечный ДР-5 |
 |
|

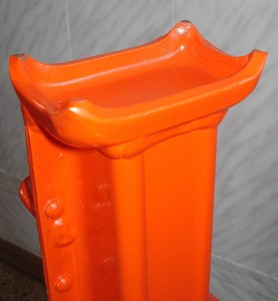

Опорная чашка для груза.
Находится в верхней части домкрата. Используется при подъеме грузов с высоко расположенной опорной поверхностью. |
|
| Домкрат Атлант |
|
|

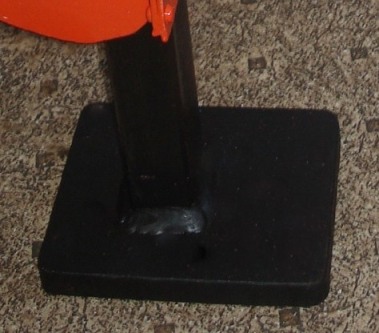

Реечные домкраты ДР-5 и ДР-10 "Атлант" устойчивы благодаря большой базе. |
|
|
|
|
Домкрат реечный ДР-5.

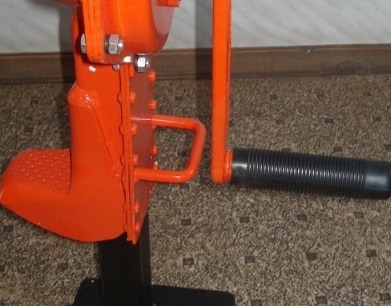

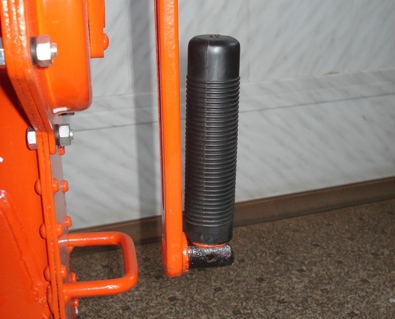

Обрезиненная ручка в рабочем положении. На фотографии выше эта же ручка в сложенном (транспортном) положении. Также хорошо видна скоба для строповки и лапа для подъема низкорасположенных грузов.
|
|
|
|

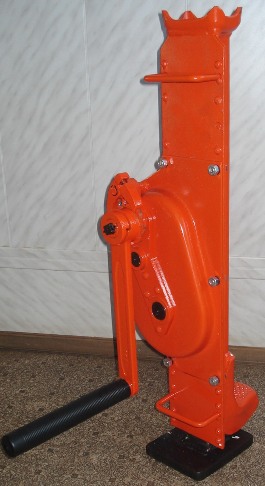

Домкрат реечный ДР-10.
Реечные домкраты ДР-10 и ДР-5 Атлант компактны, просты в конструкции, надежны в эксплуатации.
|
|
|
Домкрат реечный ДР-10.
Домкраты реечные ДР-5 и ДР-10
просты в техническом обслуживании, которое заключается во внешнем осмотре и смазке деталей приводного механизма консистентной смазкой типа Литол-24.
|
|
|
