Домкраты реечные типа 15-00, 15-01 и Z23 используются для ручного подъема, опускания и перемещения грузов в различных отраслях, в частности в строительстве.
Реечные домкраты применяются при нормальных атмосферных условиях на рабочем месте.
Домкрат реечный управляется с помощью рукоятки. Поднимание и опускание груза можно прервать на любой высоте подъема. Надежно фиксируют груз в любом положении.
Отличаются прочной и простой конструкцией, минимальными требованиями по техническому обслуживанию.
| Тип домкрата |
г/п на пятке, т |
г/п на лапе, т |
Ход (подъем),
Z, мм |
Усилие на рычаге, Н |
Масса, кг |
15-00
(ДР-2,5) |
2,5 |
1,75 |
345 |
380 |
15 |
15-00
(ДР-5) |
5,0 |
3,5 |
360 |
550 |
22 |
15-01
(ДР-10) |
10,0 |
7,0 |
320 |
540 |
38 |
15-01
(ДР-16) |
16,0 |
11,2 |
320 |
730 |
65 |
Z23
(ДР-20) |
20,0 |
14,0 |
300 |
800 |
90 |
| Тип |
Размеры (мм) |
| a |
b |
b1 |
q |
h min |
L min |
r |
| ДР-2,5 |
162 |
198 |
200 |
61 |
73 |
735 |
250 |
| ДР-5 |
188 |
229 |
200 |
77 |
83 |
765 |
300 |
| ДР-10 |
234 |
290 |
200 |
95 |
90 |
770 |
300 |
| ДР-16 |
280 |
315 |
280 |
92 |
160 |
900 |
400 |
| ДР-20 |
325 |
330 |
280 |
85 |
150 |
960 |
400 |
При подъеме вес груза не должен превышать позволенную грузоподъемность. Запрещено поднимать груз неизвестного веса или плохо закрепленный.
Домкрат при подъеме груза должен стоять вертикально и на твердом фундаменте.
Номинальная грузоподъемность домкрата при подъеме на нижней лапе снижена на 30 процентов.
Используются для подъема различных грузов при монтажных и перегрузочных работах, так же ремонте вагонов и железнодорожных путей.
Сохраняют работоспособность независимо от температуры окружающей среды. Не требуют масла. Просты и удобны в обслуживании. Имеют высокую ремонтопригодность.
Возможна работа, как в вертикальном, так и в горизонтальном положении. Имеют лапу для подъема низко расположенных грузов.
Специальные фрикционные накладки обеспечивают плавное и безопасное опускание груза.
| Тип домкрата |
ДР-5 |
ДР-8М |
ДР-20 |
| Грузоподъемность, т |
5,0 |
8,0 |
20,0 |
Усилие на рукоятке,
Н (кгс) |
150 (15) |
200 (20) |
300 (30) |
Высота от подошвы
до грузовой лапы, мм |
90 |
90 |
110 |
| Рабочий ход, мм |
350 |
350 |
300 |
| Габаритные размеры, мм |
300х350
х710 |
300х350
х710 |
317х400
х887 |
| Масса, кг |
35 |
39 |
85 |
Домкрат ДР состоит из стальной рейки, при подъеме груза неподвижно стоящей на основании, и корпуса с крышкой. Корпус в верхней части оканчивается головкой, на которую опирается груз.
Вращением рукоятки корпус с грузом поднимается или опускается по рейке. Для удержания корпуса с грузом в определенном положении служит тормозное устройство, состоящее из собачки, установленной на неподвижной оси, и храповика, свободно посаженного на муфте рукоятки между двумя нажимными кольцами из фрикционного материала.
Предназначены для поднятия грузов при выполнении ремонтных, монтажных, строительных и других работ. Отличаются компактностью, простотой в обслуживании и надежностью в эксплуатации. Позволяют осуществлять плавный подъем груза и его точную остановку на заданной высоте при небольшом рабочем усилии.
Минимальное усилие на рукоятке при работе, плавный и точный подъем груза.
Груз надежно удерживается в любом положении. Защита от несанкционированного возвратного вращения.
Высокая устойчивость домкрата обеспечивается большой площадью опорной пластины.
| Тип домкрата |
SJ 3 |
SJ 5 |
SJL 20 |
SJ 10 |
SJL 10 |
Грузоподъемность на верхнюю
площадку, т |
3,0 |
5,0 |
5,0 |
10,0 |
10,0 |
Грузоподъемность на нижнюю
лапу, т |
2,1 |
3,5 |
3,5 |
7,0 |
7,0 |
Высота до грузовой лапы,
D, мм |
70 |
80 |
40 |
100 |
40 |
| Рабочий ход, мм |
355 |
345 |
345 |
390 |
390 |
Длина(К)хШирина(с ручкой)
хВысота(С), мм |
170х268
х735 |
190х283
x730 |
190х283
х730 |
252х435
х800 |
252х435
х800 |
| Масса, кг |
20,0 |
28,0 |
31,0 |
46,0 |
51,0 |
| Размеры AxF, мм |
83х45 |
108х68 |
108х68 |
124х76 |
124х76 |
| Размеры BxG, мм |
130х138 |
140х170 |
140х170 |
140х170 |
140х170 |
| Размер H, мм |
249 |
249 |
249 |
300 |
300 |
| Размер Е, мм |
60 |
71 |
71 |
86 |
86 |
>Вернуться на предыдущую страницу "Товары"
|
|
|
|
|
Домкраты реечные 15-00, 15-01, Z23: соответствуют техническим нормам европейского союза CSN EN ISO 12100-1; 12100-2; 10500 ,а также CSN EN 1494.
|
|
|
|

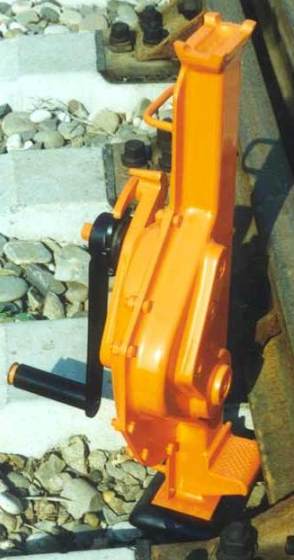

Реечный домкрат 15-00 (ДР-2,5).
В соответствии с декларацией о соответствии нормам ЕС домкраты реечные 15-00; 15-01 и Z23
предназначены исключительно для подъема и опускания грузов при нормальных атмосферных условиях на рабочем месте и также при соблюдении максимальной грузоподъемности домкрата.
|
|
|
|

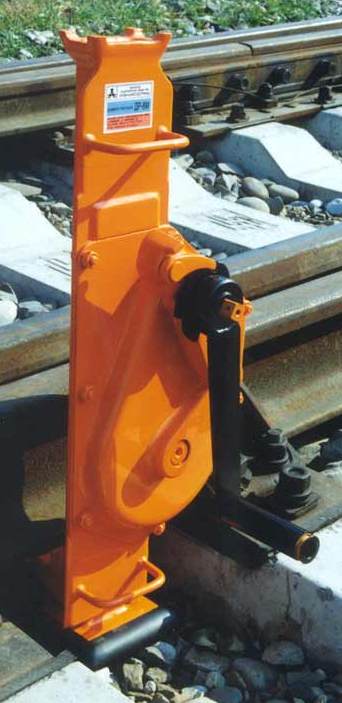

Домкрат реечный 15-01
(ДР-16).
|
|
|
|

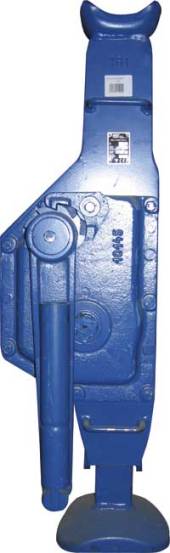

Домкрат реечный ДР (пр-ва РФ) состоит из стальной рейки, стоящей на основании, и корпуса с крышкой.
Возможна работа как в вертикальном, так и в горизонтальном положении. Имеют лапу для подъема низкорасположенных грузов.
|
|
|
|

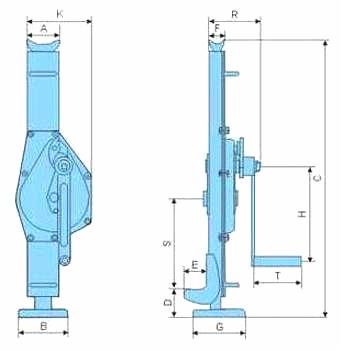

Реечный домкрат SJL (пр-ва КНР) в отличие от домкрата SJ имеет низкорасположенную лапу (см. таблицу с размерами домкратов SJ слева).

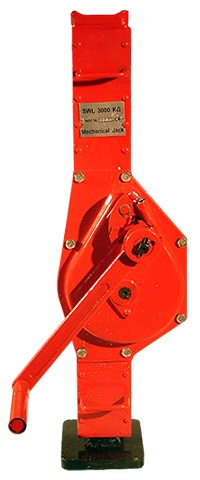

Домкраты реечные SJ и SJL компактны, просты по конструкции, надежны в работе.
|
|
|
|
Домкрат реечный SJ предназначен для поднятия грузов при выполнении ремонтных, монтажных, строительных и других работ.
|
|
|
|
