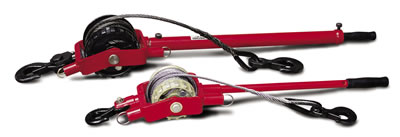

Лебедка ручная ЛР-0,63 предназначена для перемещения грузов при выполнении монтажных, демонтажных, ремонтных и других работ, как в производстве, так и в быту.
Надежна и проста в эксплуатации. Имеет небольшие габариты и массу.
Длина рукоятки регулируется. Возможна эксплуатация в любом пространственном положении.
Разрешена эксплуатация при температуре окружающей среды от -30 до +40 град С.
Для удвоения тягового усилия лебедки ЛР дополнительно комплектуются блоком с крюком. При применении с полиспастом грузоподъемность увеличивается в 2 раза, величина перемещения уменьшается в 2 раза. Обозначение соответственно для лебедки г/п 1,6 тонны ЛР-1,6х2/4,5; ЛР-1,6х2/3; ЛР-1,6х2/1,5.
Лебедки ручные ЛР могут комплектоваться канатом длиной 9, 6 и 3 метра. Обозначение соответственно для лебедки г/п 1,6 тонны: ЛР-1,6/9; ЛР-1,6/6; ЛР-1,6/3.При необходимости удлинения тягового каната могут комплектоваться канатным стропом.
| Лебедка |
ЛР-0,63 |
ЛР-1,6 |
| Тяговое усилие, т |
0,63 |
1,6 |
| Канатоемкость барабана, м |
9,0 |
9,0 |
| Диаметр каната, мм |
5,6 |
8,3 |
Усилие на рукоятке, не более,
кг |
27,0 |
35,0 |
| Габаритные размеры, мм |
760х105х130 |
1250х145х155 |
| Масса, кг |
7,0 |
13,5 |
Лебедки показали себя как надежный и удобный механизм. Червячная передача обеспечивает плавный ход троса.
Ручка лебедки снабжена стопором, что обеспечивает дополнительную фиксацию груза.
В конструкции предусмотрено переносное и стационарное крепление. Прочный и компактный корпус. В комплект входят 2 блок-ролика.
Температурный режим работы от -50 до +50 С.
| Лебедка |
РЛ-500 |
РЛ-1500 |
| Грузоподъемность, кг, не более |
500 |
1500 |
Усилие на ручке,
кгс, не более |
18 |
18 |
Ход каната за один
оборот рукоятки, мм |
40 |
8 |
| Длина троса, м |
15 |
45 |
| Диаметр троса, мм |
5,0 |
9,9 |
Масса лебедки,
кг, не более |
15 |
73 |
Габаритные размеры
с ручкой, мм |
220х230х335 |
580х410х448 |
Лебедки ручные LN-0,5 и LN-1,0 предназначены для подъема и опускания грузов при строительстве, монтаже, ремонте автомобилей и других работах.
Лебедка может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе. В части воздействия климатических факторов лебедка соответствует исполнению У1 по ГОСТ 15150. Разрешается эксплуатация при температуре окружающей среды от -15 до +40 град С.
Лебедка соответствует классу использования А0, классу нагружения В3, режиму работы 1М по ГОСТ 25835.
| Тип |
Грузо-
подъем-
ность, т |
Канат
диаметр |
Канато-
емкость,
м |
Подача каната
за оборот, мм |
Рабочее усилие
на ручке (Н) |
Масса с
канатом, кг |
| LN-0,5 |
0,5 |
5,0 |
10,0 |
35 |
250 |
8,5 |
| LN-1,0 |
1,0 |
8,0 |
10,0 |
32 |
320 |
13,7 |
Предназначена для подъема и опускания грузов при строительстве, монтаже, ремонте автомобилей и других работах. Может использоваться с полиспастом, при этом грузоподъемность лебедки увеличивается в 2 раза (соответственно до 1,0 и 1,5 т).
Может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе. Допускается эксплуатация при температуре окружающей среды от -50С до +50С.
Лебедка соответствует классу использования А0, классу нагружения В3, режиму работы 1М по ГОСТ 25835.
| Лебедка |
ЛР-1,0 |
ЛР-1,5 |
| Тяговое усилие, кгс |
на одной ветви: 500
на полиспасте: 1000 |
на одной ветви: 750
на полиспасте: 1500 |
Канатоемкость на одной
ветви, м |
40/60 |
40/60 |
| Диаметр каната, мм |
6,9 |
8,0 |
| Габаритные размеры, мм |
430х240х400 |
430х240х400 |
| Масса, кг |
24,0 |
30,0 |
| Модель |
Грузоподъем-
ность, т |
Длина каната,
ленты, м |
D каната /
ширина ленты,
мм |
Масса,
кг |
| HW 2500 |
1,13 |
7,6 |
4,7 / 47 |
4,7 |
Блок Бубновского (лебедка-блок ЛБ-300 или лебедка Бубновского) предназначен для работ, связанных с подъемом и перемещением грузов, а также широко применяется для натяжения проводов контактной сети электрифицированных железных дорог.
Лебедка Бубновского изготавливается по проекту К692.00.000 и ТУ3185-694-01124276-97.
| Лебедка |
ЛБ-300 |
| Тяговое усилие, Н (кгс) |
3000 (300) |
| Рабочий ход, м |
1,5 |
| Габаритные размеры, мм |
570 х 197 х 140 |
| Габаритные размеры, мм (не более) |
430х240х400 |
| Масса, кг (не более) |
5,0 |
>>Вернуться на предыдущую страницу "Товары"
|
|
|
|
|
Лебедка ручная рычажная ЛР-1,6.
|
|
|
|
Блок с крюком для применения с лебедкой ручной рычажной ЛР.
|
|
|
|

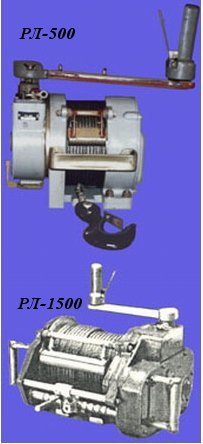

Лебедки ручные РЛ-500 и РЛ-1500. Преназначены для подъема, опускания и перемещения грузов. Состоят из корпуса с кронштейном,
барабана с тросом, редуктора с механизмом укладки троса, ручки со стопором.
|
|
|
|

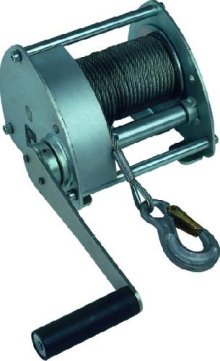

Ручные лебедки LN.
|
|
|
|
Лебедка ручная ЛР.
|
|
|
|
Блок полиспастный к лебедке ЛР.
|
|
|
|
Ручная лебедка HW 2500.
|
|
|
|

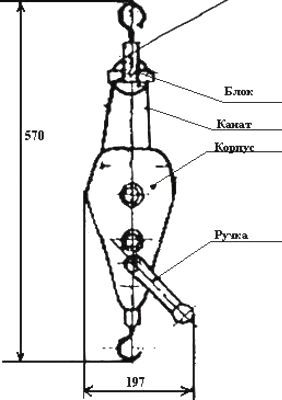

Схема - Блок Бубновского (лебедка-блок ЛБ-300)
|
|
|
|
