Таль ручная стационарная шестеренная ТРШСМ-3,2 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 3200 кг при различных работах в режиме не выше группы режима М1, М2 или М3 по ГОСТ 34017-2016.
При комплектовании тали КОШКОЙ РУЧНОЙ ГРУЗОПОДЪЕМНОСТЬЮ 3,2 тонны данная таль может применяться также и для перемещения груза по монорельсовому пути двутаврового профиля.
Таль стационарная цепная ТРШСМ-3,2 может эксплуатироваться в закрытом помещении, а также на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ 15150-69.
По требованию заказчика в согласованном порядке может быть изготовлена таль другого климатического исполнения/ категории размещения (У, УХЛ, ХЛ, Т, ОМ / 1, 2, 3, 4, 5). Эксплуатация тали разрешается при температуре окружающей среды в соответствии с выбранным климатическим исполнением.
Таль стационарная ручная ТРШСМ-3,2 (как грузоподъемное средство) является машиной повышенной опасности и требует при эксплуатации особого внимания.
Изготовитель оставляет за собой право вносить конструктивные изменения, существенно не изменяющие конструкцию тали, и производить замену комплектующих изделий без отражения их на сайте и в паспорте/руководстве по эксплуатации.

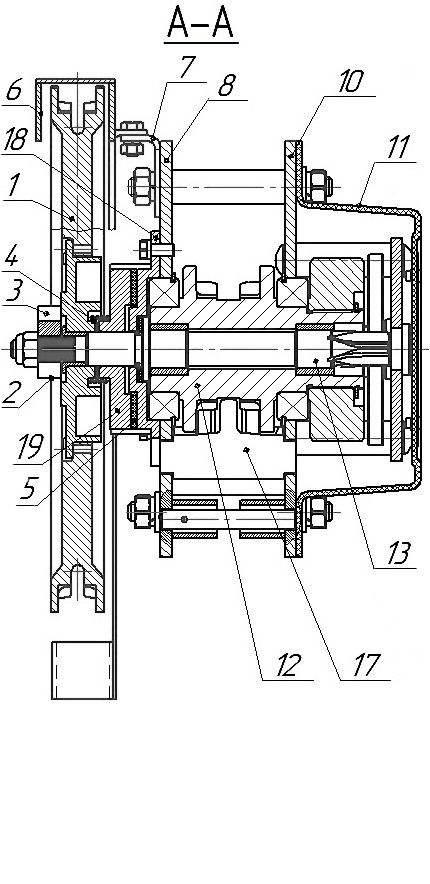

Таль ручная цепная ТРШСМ-3,2 состоит из механизма тали (включает в себя: две силовые щеки 8 и 10, редуктор, тормоз, тяговую звездочку 1, грузовую звездочку 12, корпус 11), верхней (9) и нижней (14) подвесок, грузовой цепи (15), тяговой цепи (16), ограничителя (6) с успокоителем.
Редуктор - двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный состоит из ступицы (19), навинченной на вал-шестерню (13),
чашки (18), закрепленной на щеке (8). Фрикционная накладка (5) находится между ступицей и чашкой. Пружина (4) поджимает ступицу. Тяговая звездочка (1) свободно установлена на вал-шестерне и входит в зацепление со ступицей и вал-шестерней.
Кулачок (3) установлен на вал-шестерне и входит в зацепление с тяговой звездочкой.
В комплект поставки входят: таль с верхней крюковой подвеской (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (1шт), тара, паспорт и руководство по эксплуатации на таль (1шт).
Серийный выпуск талей ручных производства СВПК (в том числе тали ручной стационарной ТРШCМ-3,2) соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  , что подтверждается СЕРТИФИКАТОМ соответствия.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
3,2 |
| Масса тали, без цепей, кг, не более |
14 |
| Тяговое усилие механизма подъема, Н, не более |
380 |
| Ход тяговой цепи при подъеме груза на 1метр, метров |
87 |
| Количество ветвей грузовой цепи |
1 |
| Грузовая цепь |
10х30 (2,2 кг/ пог.м) |
| Тяговая цепь |
5х26 (0,46 кг/пог.м) |
| Уровень звука при работе, ДБА, не более |
60 |
Длина цепей на таль может быть рассчитана по формулам: для грузовой цепи L=(Н+0,5)м, где Н – высота подъема; для тяговой цепи L = (2Н-0,6)м.
Цепная таль передвижная ТРШСМ-3,2 имеет одну ветвь грузовой цепи. Применяемая грузовая цепь с размерами звена 10х30, стальная, круглозвенная, калиброванная, высокопрочная (8 класс прочности). Применяемая на тали тяговая цепь - 5х26, стальная, круглозвенная, калиброванная.
Таль должна подвешиваться на соответствующее приспособление, способное выдержать поднимаемый груз и вес тали.
Таль изготавливается со стандартной высотой подъема 3, 6, 9, 12 метров. По согласованию могут быть изготовлены тали с другой высотой подъема.
На фото выше: механизм тали шестеренной ТРШСМ-3,2 с верхней крюковой подвеской, вид со стороны тягового колеса механизма подъема. На тяговое колесо установлена тяговая цепь, посредством которой ручное усилие оператора тали передается на механизм подъема.
Пример обозначения тали стационарной ТРШСМ общепромышленного исполнения грузоподъемностью 3,2т: ТРШСМ-3,2-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие (У2, У3, УХЛ1, УХЛ2, УХЛ3, ХЛ1 ...)
Тали ручные шестеренные стационарные ТРШСМ-3,2 изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях. Взрывобезопасная таль имеет другое обозначение, а именно ТРШСп-Ex-3,2
Область применения талей во взрывобезопасном (взрывозащищенном) исполнении — взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной Ex-маркировкой, требованиями ГОСТ 31610.0-2019 (IEC 60079-0:2017) и отраслевых правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах. Тали ВБИ также соответствует требованиям ГОСТ 32407-2013 (ISO/DIS 80079-36) и ГОСТ ISO/DIS 80079-37-2013.
Таль, относящаяся к группе оборудования I, имеет дополнительную Ex-маркировку РВ Ex h I Mb X и должна обеспечивать применение в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или горючей пыли при нормальных атмосферных условиях.
Таль, относящаяся к группе оборудования II, имеет дополнительную Ex-маркировку 1Ex h IIC T4 Gb Х и должна обеспечивать применение во взрывоопасных зонах классов 1 и 2 по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3, Т4 по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010.
Таль, относящаяся к группе оборудования III, имеет дополнительную Ex-маркировку Ex h IIIC T135°C Db Х и должна обеспечивать применение в местах с взрывоопасной средой, создаваемой пылевоздушной смесью.
Тали ручные цепные стационарные ТРШСп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия. См. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ соответствия.
Пример обозначения взрывобезопасной тали стационарной грузоподъемностью 3200 кг:
ТРШСп-Ex-3,2-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие.
Таль пожаробезопасная ТРШСМ-3,2 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-7.
Пример обозначения пожаробезопасной тали шестеренной стационарной грузоподъемностью 3,2т: ТРШСМ-3,2-П-II-У1 ТУ 24.09.785-00; где класс пожароопасной зоны по согласованию с заказчиком может быть выполнен также П-I; П-IIа; П-III, а климатическое исполнение/ категория размещения также У2; У3; У4; УХЛ1; УХЛ4; ХЛ1; ХЛ2 или другие (по согласованию).
Срок гарантии на таль ручную шестеренную стационарную ТРШСМ-3,2/ ТРШСп-Ex-3,2 - два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя. Назначенный срок службы - 7 лет при условии выполнения требований, изложенных в паспорте и руководстве по эксплуатации.
Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года.
Эксплуатация стационарной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), паспортом/руководством по эксплуатации.
Техническое обслуживание тали в соответствии с эксплуатационной документацией на неё. В том числе проводится периодический внешний осмотр тали и смазка грузовой цепи консистентной смазкой типа Литол-24. Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного (более месяца) перерыва.
Таль не предназначена для подъема/ перемещения людей, расплавленного и раскаленного металла, ядовитых и взрывчатых веществ, для эксплуатации в помещении с парами кислот и щелочей.
>>Вернуться на предыдущую страницу "Тали ручные стационарные"
|
|
|
|
|
Таль ручная стационарная шестеренная ТРШСМ-3,2. Грузоподъемность - 3200 кг. Удобна в работе. Компактна. Имеет небольшой вес (для тали соответствующей грузоподъемности).
|
|
|
|
Таль ручная шестеренная ТРШСМ-3,2. Вид со стороны тягового колеса механизма подъема и тяговой цепи.
|
|
|
|
<Таль ручная цепная стационарная ТРШСМ-3,2. Подвешивается за крюк верхней подвески на соответствующее приспособление, способное выдержать поднимаемый груз и вес тали.
|
|
|
|
Тали ручные шестеренные производства СВПК внесены в реестр российской промышленной продукции. Реестровая запись номер 10825212. Внесена 29 апреля 2026 года. Срок действия до 28 апреля 2029 года.
Выписку из реестра РПП можно посмотреть по ЭТОЙ ССЫЛКЕ.
|
|
|
|
