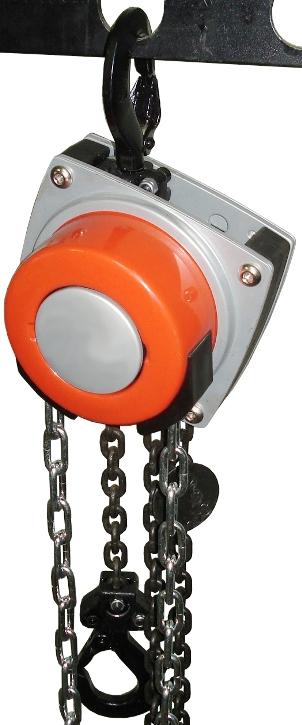

Таль ручная стационарная ТРШСМ-0,5.
ТРШСМ - цепные тали шестеренные нового типа c большим разнообразием возможностей применения.

Ручная таль цепная стационарная ТРШСМ-1,0
Цепные тали стационарные ТРШСМ предназначены для эксплуатации как в закрытом помещении, так и на открытом воздухе при температуре до минус 40 град С.

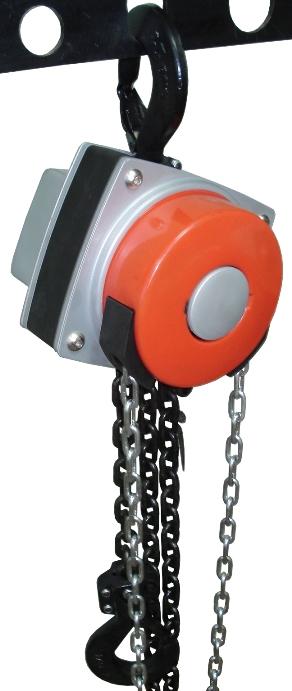

Стационарная таль ручная цепная ТРШСМ-2,0
Тали ручные цепные шестеренные ТРШСМ имеют низкую строительную высоту, позволяющую осуществлять подъем груза в условиях ограниченного пространства.

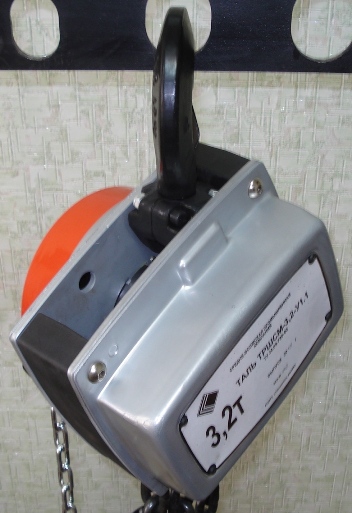

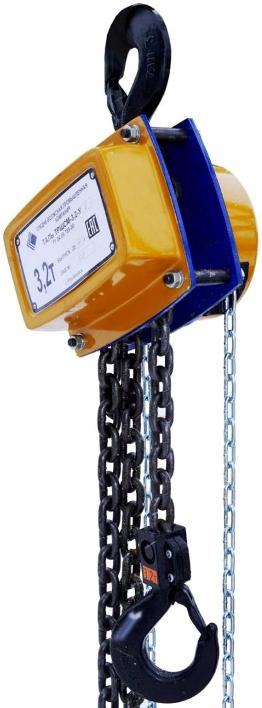

Стационарная таль ручная цепная ТРШСМ-3,2 О тали ТРШСМ-3,2 см. отдельную страницу сайта.

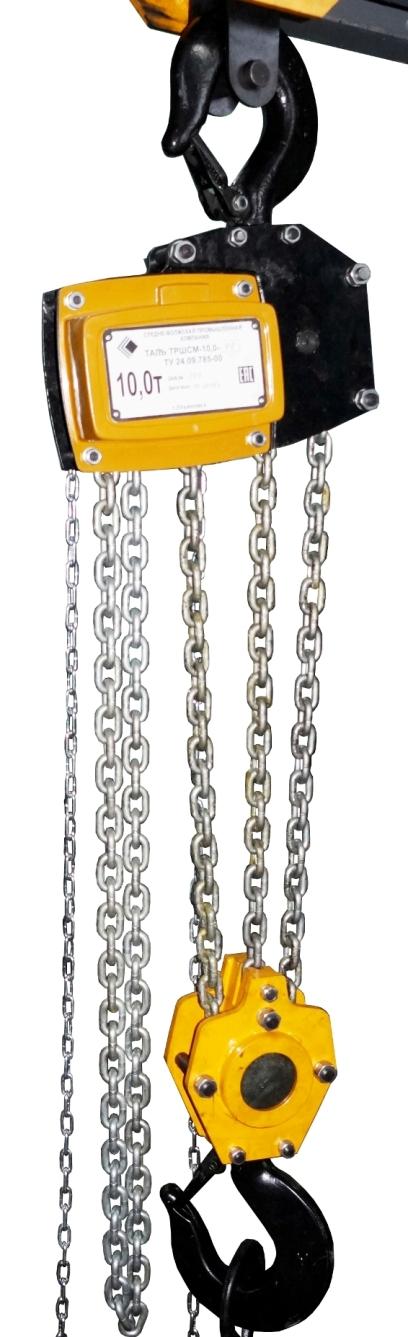

Таль ручная стационарная цепная ТРШСМ-10,0. О тали ТРШСМ-10,0 см. отдельную страницу сайта.
|
 |
Тали ручные стационарные ТРШСМ-3,2 ; ТРШСМ-5,0 и ТРШСМ-10,0 см. на отдельных страницах сайта по следующим ссылкам: Таль ТРШСМ-3,2 ; Таль ТРШСп/ТРШСМ-5,0 и Таль ТРШСп/ТРШСМ-10,0.
- Тали ручные цепные стационарные модернизированные ТРШСМ (производства СВПК Ульяновск) — стационарные тали нового типа c большим разнообразием возможностей применения. Используются при производстве работ в различных отраслях. Предназначены
для подъёма, удержания в поднятом положении и опускания груза массой соответственно маркировке (0,5–1,0–2,0–3,2–5,0–10,0 тонн) в режиме не выше группы режима 1М по ГОСТ 25835. Изготавливаются по ТУ 24.09.785-00
- При комплектовании кошкой таль ручная цепная стационарная ТРШСМ может применяться для перемещения груза по монорельсовому пути двутаврового профиля.
- Тали стационарные ТРШСМ могут эксплуатироваться в закрытом помещении и на открытом воздухе. Стандартно изготавливаются тали ТРШСМ с климатическим исполнением/ категорией размещения У1. По согласованию возможно изготовление талей другого климатического исполнения/ категории размещения. Разрешается эксплуатация тали при температуре окружающей среды до минус 40 градусов С.
- Серийный выпуск талей ручных шестеренных производства СВПК грузоподъемностью до 20 тонн соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается сертификатом соответствия

- Поворотный (поворачивающийся на 360 град) кожух тяговой цепи с направляющими для цепи позволяет управлять движением груза из любого положения — т. е. находясь в удалении от груза или находясь над ним (иллюстрациии справа), что значительно повышает безопасность работы.
- При помощи тали ТРШСМ возможно осуществлять не только вертикальный подъем и опускание груза, но и тянуть его горизонтально.
- Тали ручные стационарные ТРШСМ имеют низкую строительную высоту, что позволяет работать в условиях ограниченного пространства.
- Прочность и длительный срок службы талей ТРШСМ обеспечивается соблюдением технологических процессов при изготовлении элементов её механизма.
- Плавное движение грузовой цепи обеспечивается благодаря направляющим цепи и упрочненной грузовой звездочке.
- Тали ручные цепные стационарные ТРШСМ требуют минимального технического обслуживания. Таль стационарная ТРШСМ легко разбирается, не требует при обслуживании специальных инструментов.
- Стандартно изготавливаются стационарные тали шестеренные ТРШСМ с высотой подъема 3, 6, 9 и 12 метров.
- Стационарные тали ручные ТРШСМ грузоподъемностью 2,0 тонны имеют одну ветвь грузовой цепи, в отличие от двух ветвей у талей ТРШСп-2,0.

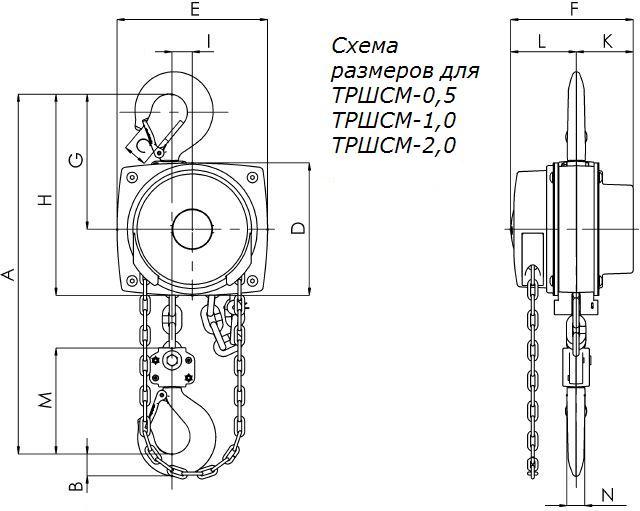

Модель |
ТРШСМ-0,5 |
ТРШСМ-1,0 |
ТРШСМ-2,0 |
A min |
300 |
335 |
395 |
B |
17 |
22 |
30 |
C |
24 |
29 |
35 |
D |
133 |
156 |
182 |
E |
148 |
175 |
203 |
F |
139 |
157 |
183 |
G |
139 |
164 |
192 |
H |
206 |
242 |
283 |
I |
24 |
24 |
31 |
K |
61 |
70 |
83 |
L |
79 |
87 |
100 |
M |
110 |
125 |
156 |
N |
14 |
19 |
22 |

Схема с основными размерами для стационарных талей грузоподъемностью 3,2 ; 5 и 10 тонн - см. информацию на отдельных страницах Таль стационарная ТРШСМ-3,2 ; Таль стационарная ТРШСМ-5,0 и Таль стационарная ТРШСМ-10,0.
Модель |
Грузо- подъем ность (кг) |
Коли- чество ветвей цепи |
Цепь dxp (мм) |
Прогон тяговой цепи на 1 м подъема (м) |
Усилие на тяговой цепи при номинальной нагрузке (даН) |
Масса при стандартной высоте подъема 3 м (кг) |
ТРШСМ-0,5 |
500 |
1 |
5×15 |
30 |
21 |
9 |
ТРШСМ-1,0 |
1000 |
1 |
6×18 |
49 |
30 |
13 |
ТРШСМ-2,0 |
2000 |
1 |
8×24 |
71 |
32 |
20 |
- В комплект поставки тали ручной стационарной ТРШСМ входит: Таль — 1шт. Подвеска нижняя — 1шт. Тяговая цепь — 1шт. Грузовая цепь — 1шт. Паспорт, совмещенный с руководством по эксплуатации - 1шт. Тара (картонная коробка или деревянный ящик) — 1шт. По согласованию с потребителем возможна поставка тали без тары.
- Грузовая цепь на всех талях ТРШСМ — высокопрочная (8-го класса прочности) калиброванная, круглозвенная. Калибр цепи (диаметр проволоки х шаг) для талей каждой грузоподъемности указан в таблице выше. Тяговая (ручная) цепь на всех талях шестеренных ТРШСМ — стальная круглозвенная, 5×26 мм, оцинкованная.
- Запрещается применение талей ТРШСМ для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака; Запрещается эксплуатация тали в химически активных средах.
- Изготовитель гарантирует работоспособность тали при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Срок гарантии 2 года со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.

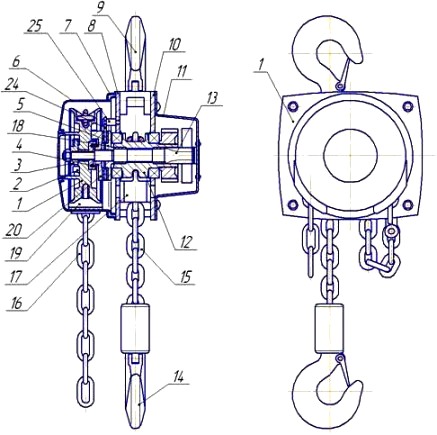

- Таль ручная стационарная состоит из двух силовых щек, верхней и нижней подвесок, редуктора с грузоупорным тормозом,
корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки, грузовой и тяговой цепей и кожуха, вращающегося в обечайке.
- Редуктор представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
- Тормоз – автоматический, дисковый, грузоупорный состоит из ступицы, вал-шестерни, гайки.
Кольцо с наклеенными фрикционными накладками находится между ступицей и гайкой, пружина поджимает ступицу и кольцо к гайке.
Кольцо имеет три выступа в виде вилок, оно входит в зацепление с тремя штырями на щеке. Штыри препятствуют провороту кольца. Тяговая звездочка свободно установлена на
вал-шестерне и входит в зацепление со ступицей и вал-шестерней. Кулачок установлен на вал-шестерне и входит в зацепление с тяговой звездочкой.
- Более полная информация об устройстве тали и принципе её работы приведена в паспорте на таль.
>> Вернуться на предыдущую страницу - "Тали стационарные ручные"
|
 |
|
Оператор в стороне |
 |
Таль ручная цепная стационарная ТРШСМ. Изображен вариант применения тали, когда при подъеме груза оператор находится сбоку.
Расположение оператора тали в стороне от поднимаемого груза в ряде случаев значительно повышает безопасность работы.
|
|
Оператор над |

|
Таль стационарная ТРШСМ. Изображен вариант применения тали, когда оператор находится над талью и грузом.
Такое расположение оператора в ряде случаев также значительно повышает его безопасность и удобство работы.
|
|
Горизонтально |

|
Стационарная таль ТРШСМ. Такое расположение тали и оператора в ряде случаев удобно для горизонтального перемещения груза.
На рисунке изображен вариант использования тали ТРШСМ в качестве лебедки.
|
|

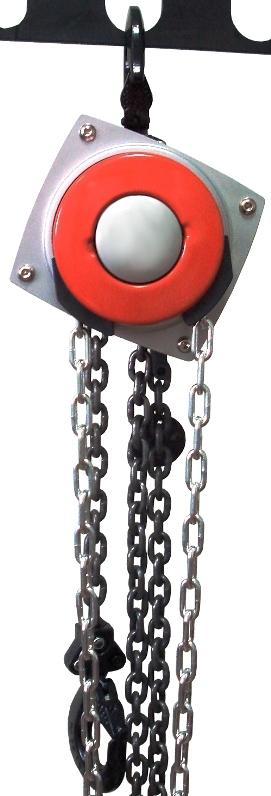

Таль стационарная цепная ТРШСМ-1,0: одноветвевая, применяемая грузовая цепь стальная, калиброванная, круглозвенная, размер звена цепи 6х18 мм.
|

|

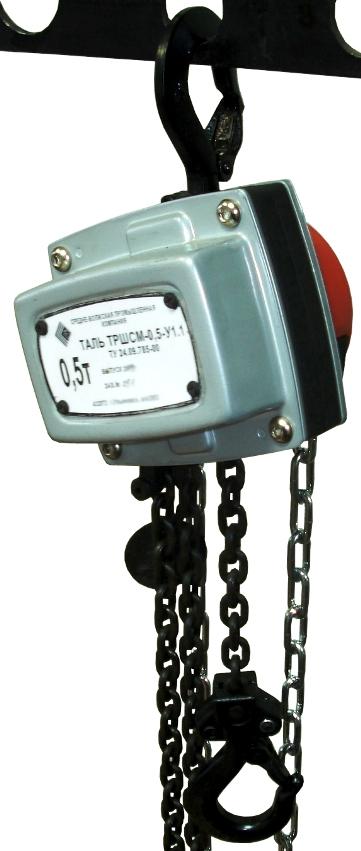

Таль ручная цепная стационарная ТРШСМ-0,5.
Таль одноветвевая, применяемая грузовая цепь - 5х15. По сравнению со стационарной талью ТРШСп-0,5 таль цепная стационарная ТРШСМ-0,5 имеет меньшие размеры, массу и строительную высоту.
|
|

|

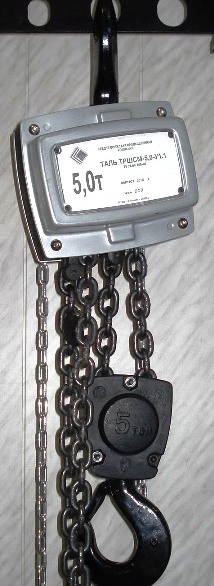

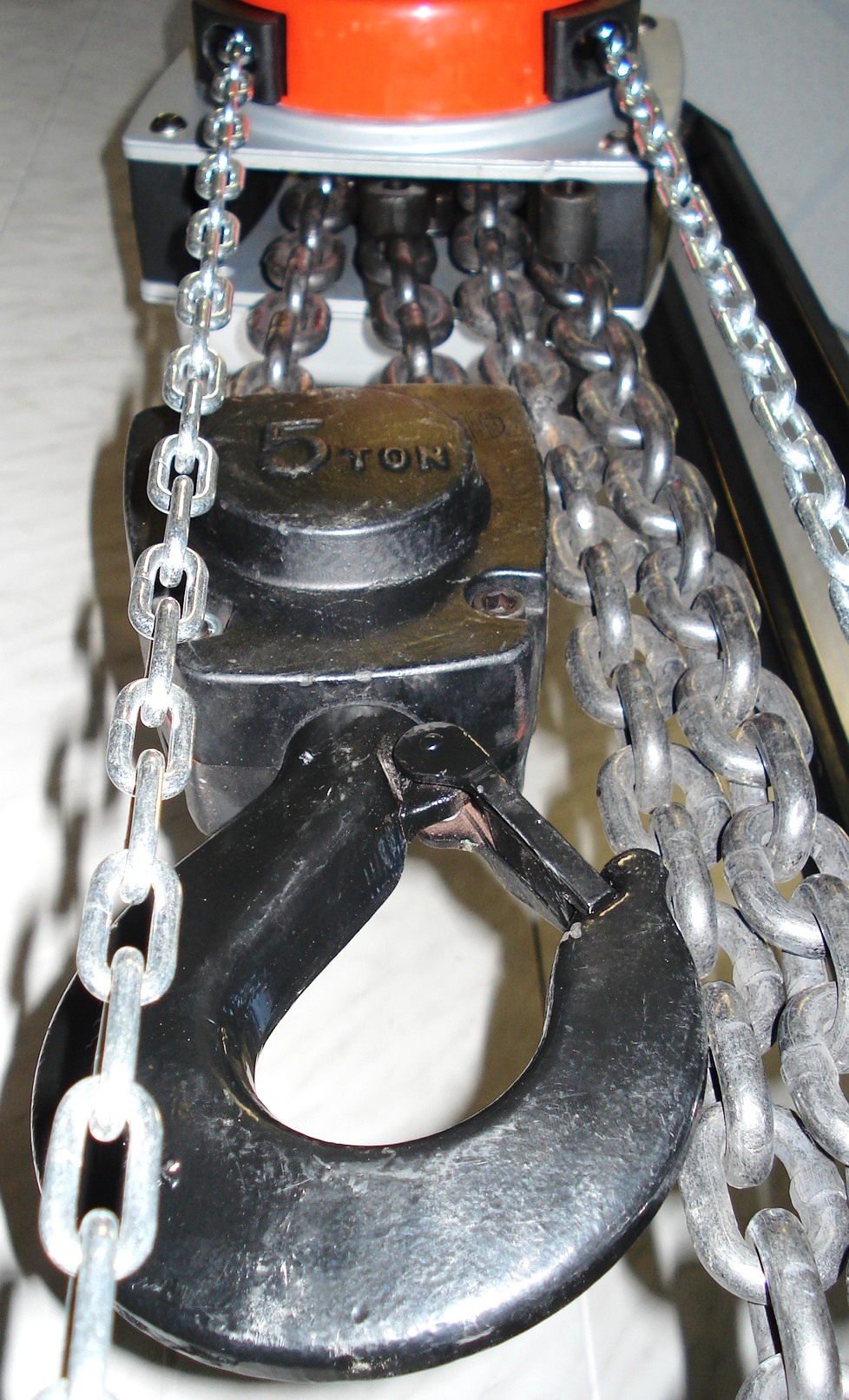

Таль ручная цепная стационарная ТРШСМ-5,0. Информацию об этой тали см. на отдельной странице сайта.
|
|
|

|
