Таль ручная шестеренная стационарная с поворотным кожухом тяговой цепи ТРШСп-3,2 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 3,2т при различных работах в режиме не выше группы режима 1М по ГОСТ 25835.
При комплектовании тали КОШКОЙ РУЧНОЙ ГРУЗОПОДЪЕМНОСТЬЮ 3200 кг данная таль может применяться также и для перемещения груза по монорельсовому пути двутаврового профиля.
Таль стационарная цепная ТРШСп-3,2 может эксплуатироваться в закрытом помещении, а также на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ 15150. По требованию заказчика в согласованном порядке может быть изготовлена таль другого климатического исполнения и/или категории размещения. Эксплуатация тали разрешается при температуре окружающей среды не ниже минус 40 град С.
Таль стационарная ручная ТРШСп-3,2 как грузоподъемное средство, является машиной повышенной опасности и требует при эксплуатации особого внимания.
Изготовитель оставляет за собой право вносить конструктивные изменения, существенно не изменяющие конструкцию тали, и производить замену комплектующих изделий без отражения их на сайте и в паспорте/руководстве по эксплуатации.

Таль ручная шестеренная стационарная ТРШСп-3,2. Схема с размерами - слева. Справа - фото, вид со стороны поворотного кожуха тяговой цепи. Стационарные тали ТРШСп-3,2 имеют поворотный кожух тяговой цепи - также как и все другие стационарные тали типов ТРШСМ и ТРШСп производства СВПК. Поворотный кожух позволяет оператору при подъеме/опускании груза находиться в стороне от груза, что повышает безопасность и удобство работы.
Таль ручная шестеренная ТРШСп-3,2 состоит из механизма тали, верхней и нижней подвесок, грузовой и тяговой цепей .
Механизм тали состоит из двух силовых щёк, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, установленной в подшипниках, тяговой звёздочки и кожуха, вращающегося в обечайке. Редуктор - двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный.
В целом конструкция механизма тали, в том числе редуктора и тормоза, аналогична конструкции механизма других талей ТРШСМ и/или ТРШСп производства СВПК. Подробнее об устройстве тали стационарной шестеренной ТРШСп см. паспорт на изделие.
В комплект поставки входят: таль (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (1шт), тара, паспорт/руководство по эксплуатации на таль (1шт).
Серийный выпуск талей ручных стационарных производства СВПК грузоподъемностью до 20 тонн (в том числе ручной тали стационарной ТРШCп-3,2) соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  , что подтверждается соответствующим СЕРТИФИКАТОМ соответствия.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
3,2 |
| Масса тали, без цепей, кг, не более |
20 |
| Тяговое усилие механизма подъема, Н, не более |
380 |
| Ход тяговой цепи при подъеме груза на 1метр, метров |
144 |
| Количество ветвей грузовой цепи |
3 |
| Грузовая цепь |
6х18 |
| Тяговая цепь |
5х26 |
| Уровень звука при работе, ДБА, не более |
60 |
Шестеренная таль стационарная ТРШСп-3,2 имеет три ветви грузовой цепи. Применяемая грузовая цепь с размерами звена 6х18, стальная, круглозвенная, калиброванная, высокопрочная (8 класс прочности). Применяемая на тали тяговая цепь - 5х26, стальная, круглозвенная, калиброванная.
Таль должна подвешиваться на соответствующее приспособление, способное выдержать поднимаемый груз и вес тали.
Таль изготавливается со стандартной высотой подъема 3, 6, 9, 12 метров. По согласованию могут быть изготовлены тали с другой высотой подъема.
Тали ручные шестеренные стационарные ТРШСп-3,2 изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях. Взрывобезопасная таль стационарная грузоподъемностью 3,2т имеет обозначение ТРШСп-Ex-3,2
Таль ручная взрывозащищенная ТРШСп-Ex прменяется во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 (ГОСТ Р МЭК 60079-10-1-2008) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB и IIC температурных групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 60079-20-1-2011. Областью применения также могут быть подземные выработки шахт и их наземные строения, опасные по рудничному газу и (или) горючей пыли, согласно маркировке взрывозащиты.
Тали ручные шестеренные стационарные ТРШСп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия. Ex маркировка тали - II Gb c T4 X или IMb c X. Взрывозащищенность талей достигается защитой вида "конструкционная безопасность "с" по ГОСТ 31441.5-2011. Подробнее см. сертификат и приложение к сертификату по ссылке выше.
Пример обозначения взрывобезопасной тали стационарной грузоподъемностью 3200 кг:
ТРШСп-Ex-3,2-У1 ТУ 24.09.785-00; где климатическое исполнение и категория размещения по требованию заказчика и согласованию с производителем могут быть другие.
Шестеренная таль пожаробезопасная ТРШСп-3,2 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
Срок гарантии на таль ручную шестеренную стационарную ТРШСп-3,2 (и ТРШСп-Ex-3,2) - 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы - 7 лет при условии выполнения требований, изложенных в руководстве по эксплуатации.
Эксплуатация стационарной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), паспортом/руководством по эксплуатации.
Техническое обслуживание тали заключается во внешнем осмотре её и смазке грузовой цепи консистентной смазкой типа Литол-24. Таль должна подвергаться внешнему осмотру не менее одного раза в месяц при ежедневной её эксплуатации, и каждый раз после длительного (более месяца) перерыва.
Таль не предназначена для транспортирования людей, расплавленного и раскаленного металла, ядовитых веществ, для эксплуатации в помещении с парами кислот и щелочей.
>>Вернуться на предыдущую страницу "Тали стационарные ручные"
|
|
|
|
|

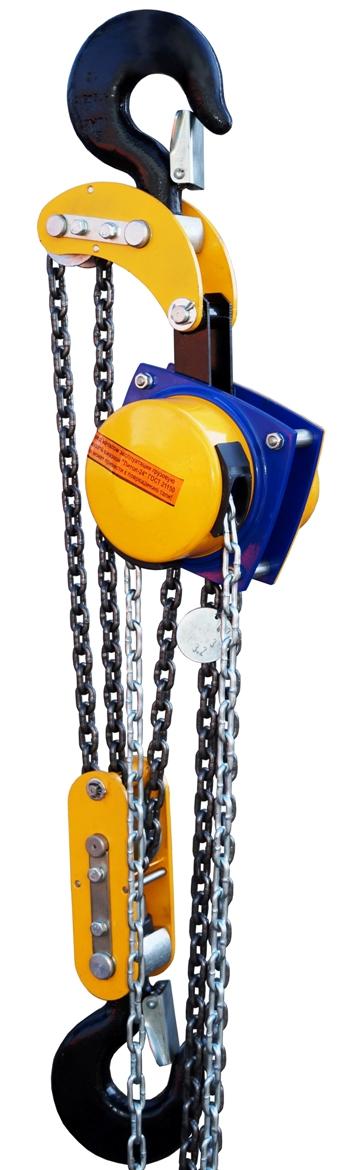

Таль ручная стационарная ТРШСп-3,2 грузоподъемностью 3200 кг.
