Тали электрические типа ТЭ 200 предназначены для подъема, удержания в поднятом положении, опускания груза и его горизонтального перемещения вдоль подвесного монорельсового пути при
различных работах в режиме не выше группы режима М5 по ГОСТ 34017-2016. По согласованию с производителем может быть изготовлена таль с группой классификации группы режима работы до М6.
Таль электрическая канатная ТЭ 200 может быть использована в промышленности, при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.
Таль ТЭ 200 может эксплуатироваться в районах с умеренным и холодным климатом при температуре окружающей среды от минус 20°С (минус 40°С) до плюс 40°С. В части воздействия
климатических факторов таль в стандартном исполнении соответствует исполнениям У2 и У3 ГОСТ 15150-69. Также в соответствии с требованиями заказчика и по согласованию с производителем могут изготавливаться
тали другого климатического исполнения (У, УХЛ, ХЛ, УТ) и категории размещения (1, 2, 3, 4, 5) по ГОСТ 15150-69.
Тали электрические ТЭ должны устанавливаться на пути, способные выдержать поднимаемый груз и вес тали. Профиль пути для тали в стандартном исполнении - двутавр: 30М, 36М, 45М (ГОСТ 19425-75).
По спецзаказу и согласованию с производителем возможно изготовление тали, устанавливаемой на путь с полкой катания шириной до 400мм.
Таль канатная электрическая (тельфер) как грузоподъемное средство, является машиной повышенной опасности и требует при эксплуатации особого внимания. К работе с талью (тельфером) допускается только персонал, прошедший
необходимое обучение работе с талью, грузозахватными приспособлениями, а также инструктажи по охране труда в соответствии с действующими нормативными актами.
СХЕМА ОСНОВНЫХ РАЗМЕРОВ тали стандартного исполнения

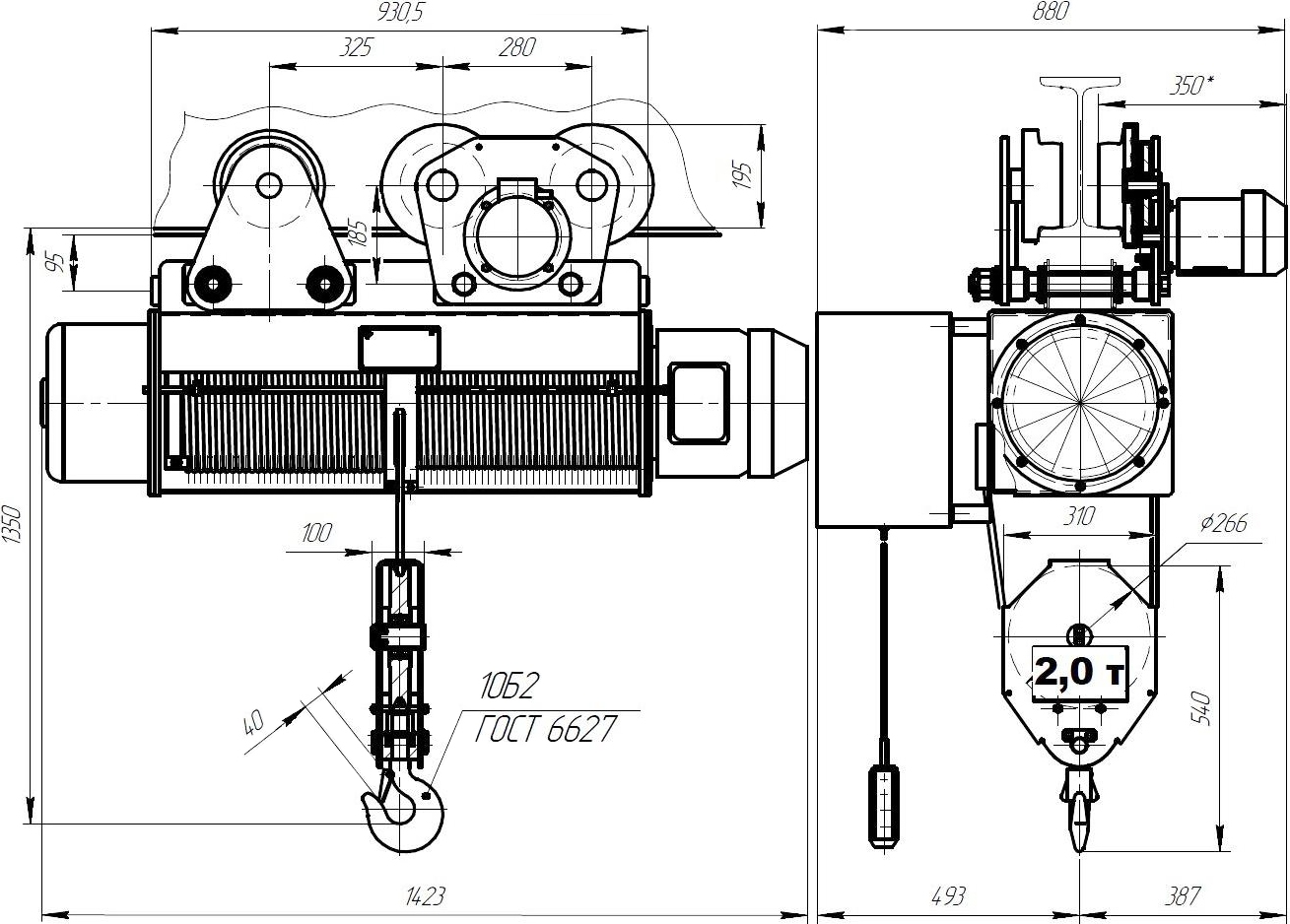

На рисунке выше схема основных размеров тали электрической канатной ТЭ 200 с высотой подъема h=24,0м стандартного исполнения. Также можно здесь для такой тали
СКАЧАТЬ СХЕМУ РАЗМЕРОВ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ или кликом по картинке выше.
СХЕМА ОСНОВНЫХ РАЗМЕРОВ тали с дополнительным электромагнитным тормозом

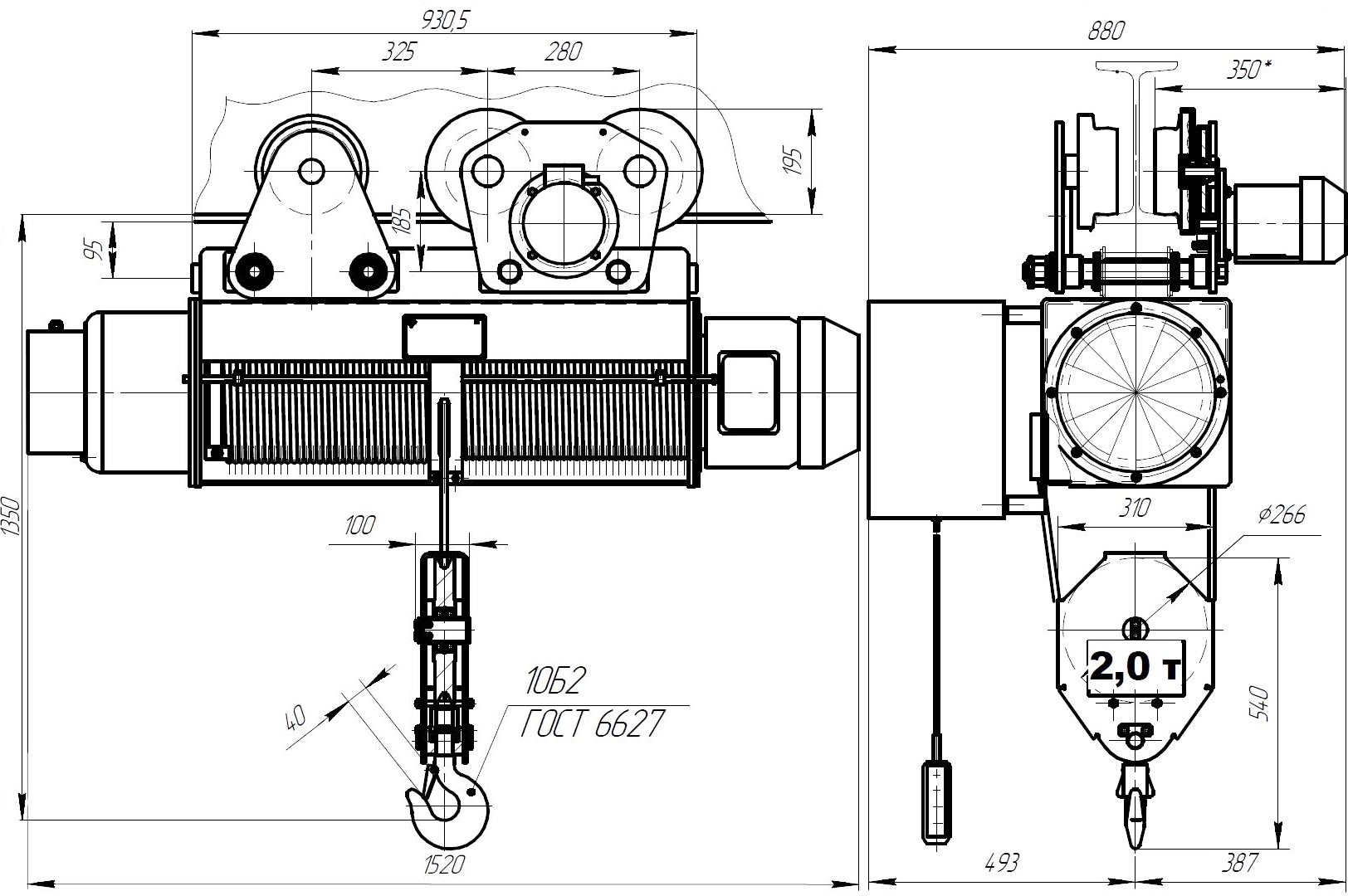

На рисунке выше схема основных размеров тали электрической канатной ТЭ 200 с высотой подъема h=24,0м в исполнении с дополнительным электромагнитным тормозом (см. на рисунке в левой части - установлен на редукторе). Также можно здесь для данной тали
СКАЧАТЬ СХЕМУ РАЗМЕРОВ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ или кликом по картинке выше.

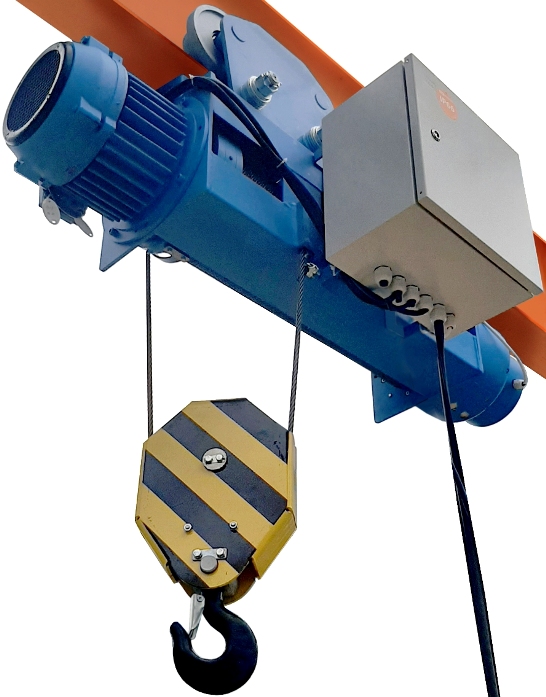

Электрическая таль ТЭ 200 с высотой подъема h=24м состоит из следующих основных узлов и агрегатов: редуктор, корпус с выключающей системой, электродвигатель подъема,
муфта (передача вращения с электродвигателя на редуктор), канатоукладчик в сборе, барабан, крюковая подвеска, блок управления (электрошкаф в сборе), тележка приводная с электродвигателем перемещения тали, тележка неприводная.
Редуктор тали - планетарный двухступенчатый. Шестерни находятся в надежно герметизированной масляной ванне редуктора.
Валы и шестерни редуктора установлены на подшипниках качения. Зубчатые колеса выполнены с прямыми зубьями. Планетарный редуктор удобен для осмотров, монтажа и демонтажа, так как расположен вне барабана и связан с несущим корпусом фланцевым соединением.
Подробнее об устройстве и принципе работы канатной тали электрической ТЭ 200 h24,0м смотрите в РЭ и каталоге запчастей на данный тип талей.

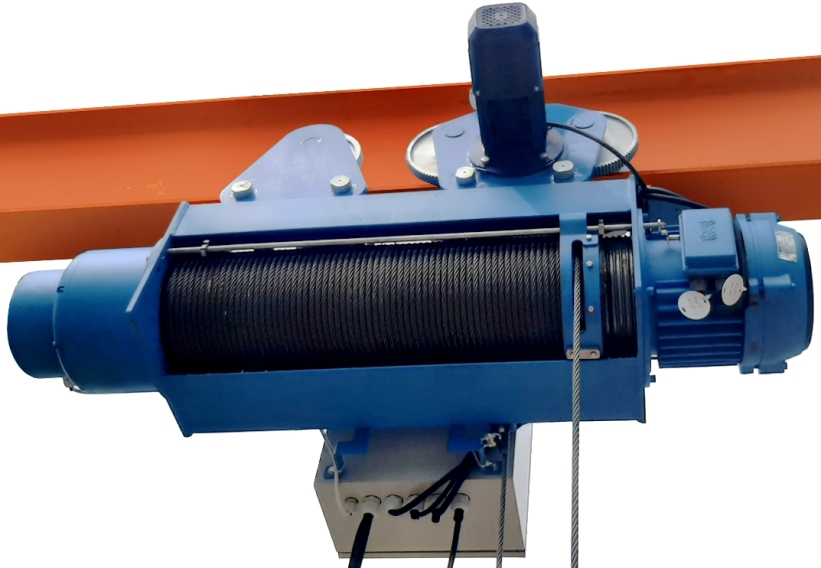

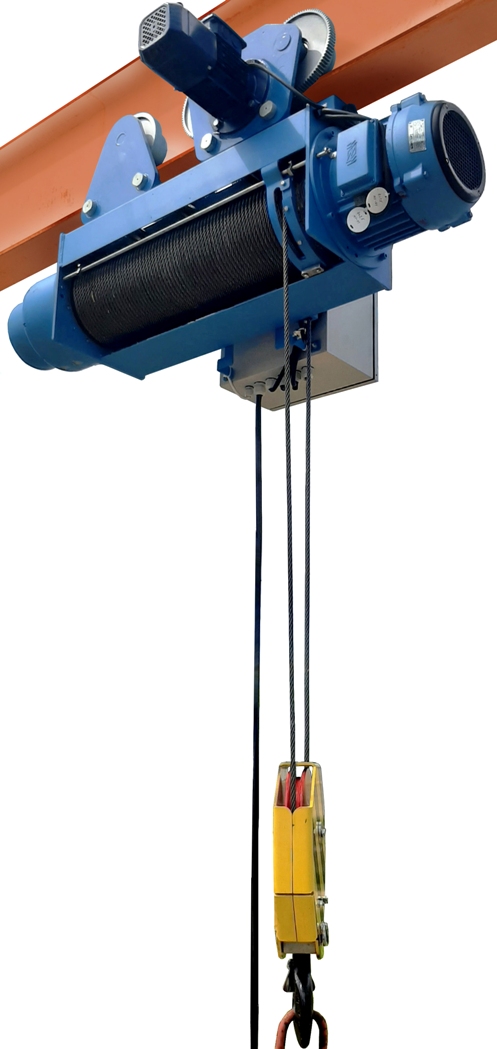

На фото: барабан, установленный в корпусе. Основным отличием тали ТЭ 200 с высотой подъема 24 метра от тали с высотой подъема 6,3 или 12 метров является большая длина барабана,
так как необходимо наматывать на барабан большее количество каната. В связи с большей длиной корпуса конструкция тали включает в себя две тележки - приводную и неприводную - при помощи которых устанавливается на подвесной путь.
Таль канатная электрическая ТЭ 200 поставляется упакованой в деревянный ящик или другую тару, отвечающую требованиям «Правил перевозки грузов», действующих на транспорте каждого вида. К тали прилагается документация
(Паспорт, РЭ, каталог запасных частей, паспорта электродвигателей), которая упаковывается и укладывается в ящик с талью.
Серийный выпуск талей ТЭ всех выпускаемых СВПК грузоподъемностей соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования",
что подтверждается ДЕКЛАРАЦИЕЙ О СООТВЕТСТВИИ (см. страницу Сертификаты на этом сайте).
| Характеристика |
Значение |
| Грузоподъемность тали, т |
2,0 |
| Высота подъема, м |
24,0 |
| Исполнение |
ОПИ, ПБИ |
| Скорость подъема, м/мин |
8 |
| Скорость передвижения, м/мин |
20 |
| Напряжение питающей цепи, В |
380 (50Гц) |
| Цепь управления, В |
42 |
| Мощность электродвигателя механизма подъема, кВт |
3,0 |
| Мощность электродвигателя механизма перемещения, кВт |
0,37 |
| Токоподвод к тали |
Кабельный |
| Способ управления |
Электрический от пульта |
| Место управления при работе |
С пола |
| Режим работы механизма подъема (ГОСТ 34017-2016) |
М5 |
| Режим работы механизма передвижения |
М5 |
| Канат (ГОСТ 2688-80), диаметр, мм |
11 |
| Подвесной путь (ГОСТ 19425-74) |
30М, 36М, 45М |
| Климатическое исполнение ГОСТ 15150-69 |
У, УХЛ, ХЛ, УТ |
| Категория размещения ГОСТ 15150-69 |
1, 2, 3, 4, 5 |
| Температура эксплуатации |
-20°С/+40°С -40°С/+40°С |
| Лакокрасочное покрытие |
RAL 5015 |
Окружающая среда, в которой эксплуатируется таль, должна быть не взрывоопасной, не содержащей агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию электрооборудования, не насыщенной водяными парами.
Электрические тали ТЭ, предназначенные для работы на открытом воздухе, должны быть защищены от непосредственного воздействия атмосферных осадков. Для этого подкрановый путь необходимо оснастить навесом.
Тали электрические ТЭ не предназначены для транспортирования людей, расплавленного и раскаленного металла, ядовитых и взрывоопасных веществ.
Монтаж, пуск, регулирование тали производится в соответствии с требованиями, изложенными в прилагаемом паспорте и руководстве по эксплуатации.
Эксплуатация тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), а также паспортом и руководством по эксплуатации.
Изготовитель гарантирует соответствие талей ТЭ требованиям следующих нормативных документов: ТР ТС 010/2011, Федеральные нормы и правила в области промышленной безопасности "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения" и ТУ 28.22.11-023-87746082-2022 - при соблюдении потребителем условий эксплуатации, транспортирования и хранения, изложенных в Паспорте и РЭ.
Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года. Таль после расконсервации должна храниться в закрытом помещении или под навесом на деревянном поддоне или стеллаже.
Срок гарантии составляет 24 месяца со дня ввода тали в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
Назначенный срок службы при работе в паспортном режиме - 10 лет. Ресурс до первого капитального ремонта - 6300 моточасов.
>>Вернуться на предыдущую страницу "Тали электрические"
|
|
|
ПЕРЕЙТИ к странице:
>Таль ТЭ 100 г/п 1,0т h=12,5м
>Таль ТЭ 200 г/п 2,0т h=6,3м
>Таль ТЭ 200 г/п 2,0т h=6,3м УСВ
>Таль ТЭ 200 г/п 2,0т h=12,5м
>Таль ТЭ 320 г/п 3,2т h=6,3м
>Таль ТЭ 320 г/п 3,2т h=9,0м
>Таль ТЭ 320 г/п 3,2т h=6,3м УСВ
>Таль ТЭ 320 г/п 3,2т h=12,5м
>Таль ТЭ 500 г/п 5,0т h=6,3м
>Таль ТЭ 500 г/п 5,0т h=12,5м
>Условное обозначение Талей ТЭ
|
|

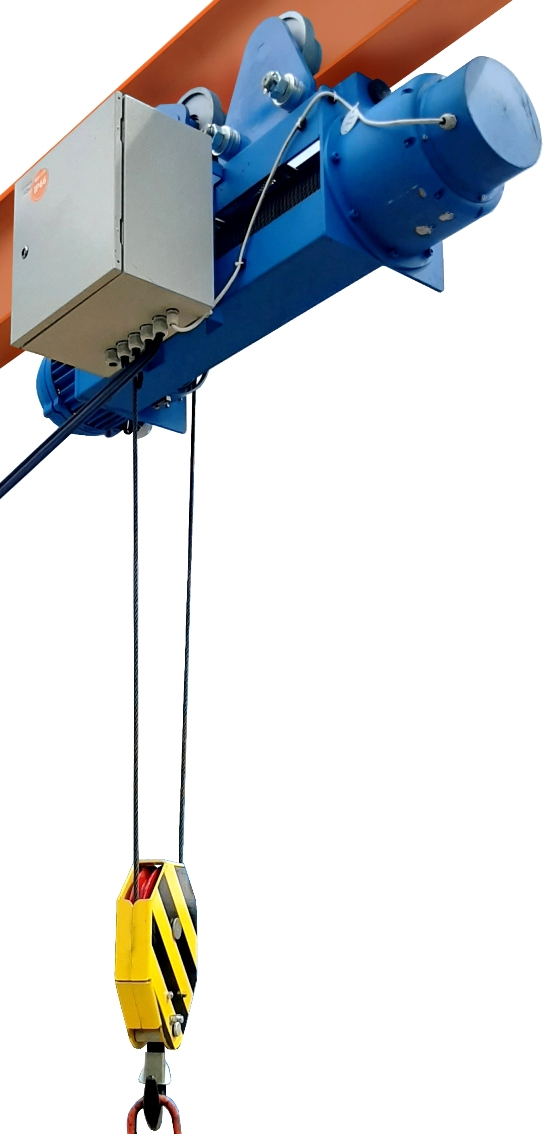

Таль электрическая канатная

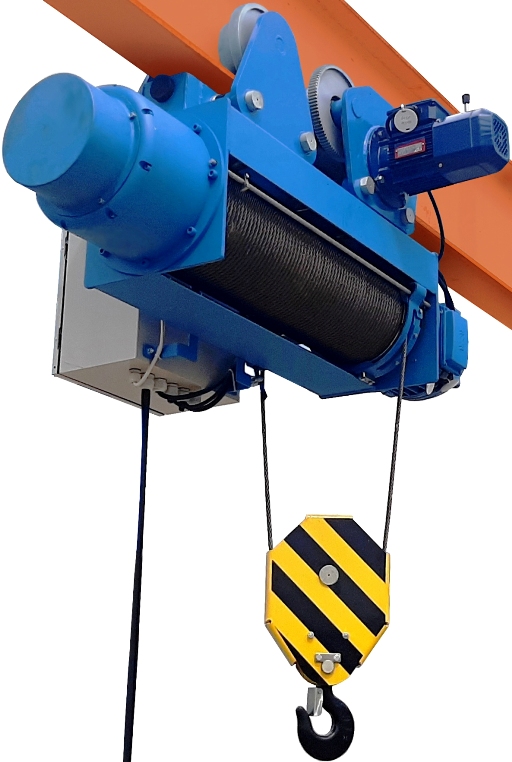

ТЭ 200-5412-1ПТО. Грузоподъемность - 2,0 тонны. Вид со стороны редуктора механизма подъема груза и дополнительного электромагнитного тормоза механизма подъема.
