Таль передвижная ручная шестерённая ТРШАМ-0,5 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 0,5 т, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы классификации режима работы М1, М2 или М3 по ГОСТ 3417-2016.
Таль ручная передвижная цепная ТРШАМ-0,5 может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ
15150-69. По согласованию с заказчиком может быть изготовлена таль другого климатического исполнения/ категории размещения (У, УХЛ, ХЛ, Т, ОМ/ 1, 2, 3, 4, 5). Температура эксплуатации, транспортировки и хранения - в соответствии с выбраным климатическим исполнением и категорией размещения.
Таль передвижная ручная цепная ТРШАМ-0,5 монтируется на однорельсовых двутавровых балках с шириной полки от 73 до 110 мм с соблюдением требований по допускаемому уклону и кривизне подвесного пути.
Тали ручные передвижные цепные ТРШАМ-0,5 без привода механизма передвижения (буква А в обозначении типа тали ТРШАМ). Перемещение тали по подвесному пути осуществляется приложением усилия оператора тали непосредственно к грузу и/или грузовой, тяговой цепи.

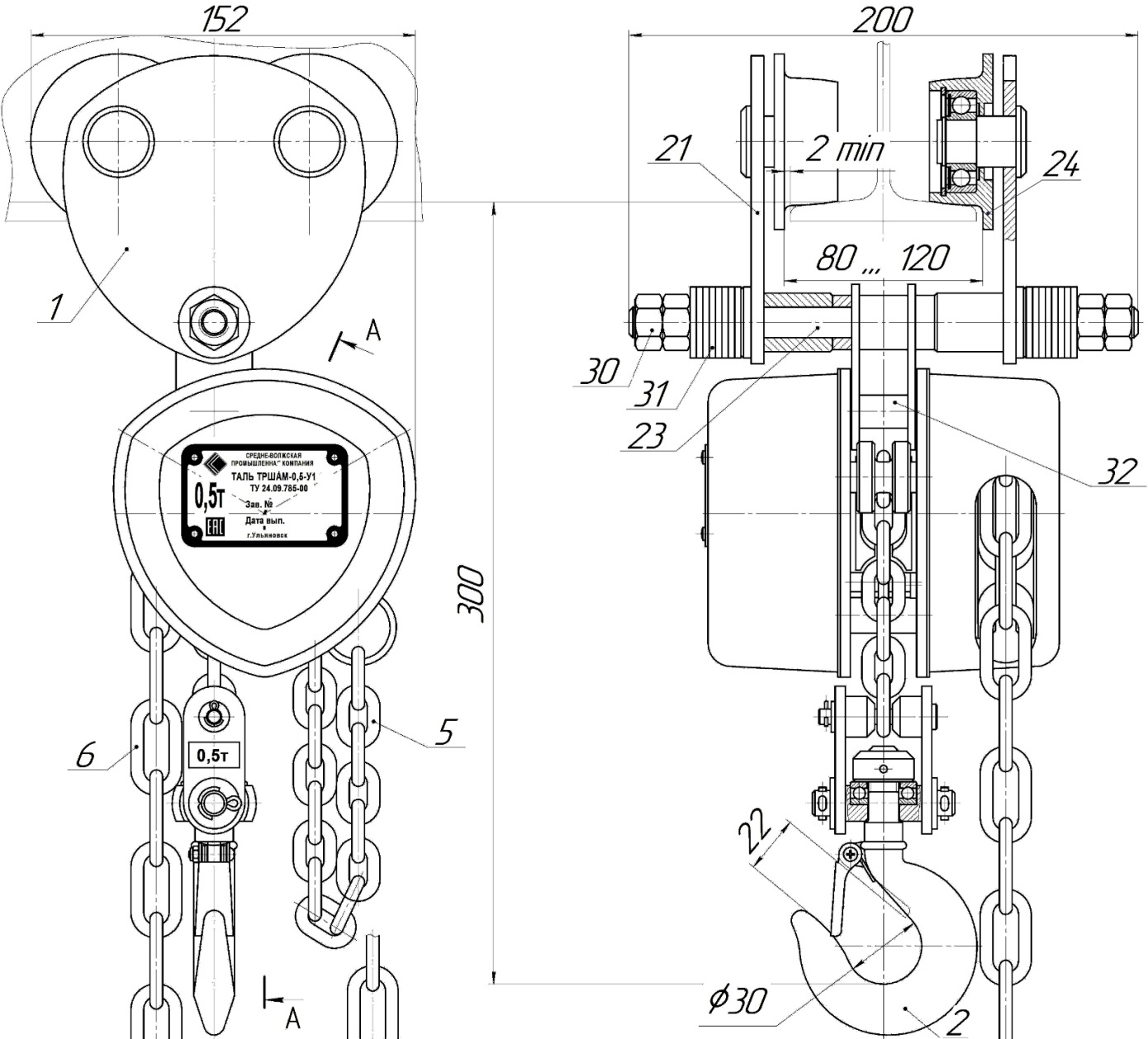

Ручная цепная таль ТРШАМ-0,5 состоит из кошки (1), интегрированной с механизмом тали, нижней подвески (2), грузовой цепи (5), тяговой цепи (6). Механизм тали состоит из двух силовых щек (16 и 17), редуктора с грузоупорным тормозом, корпуса (18), грузовой звездочки (3), тяговой звездочки (4). Грузовая звездочка установлена в подшипниках скольжения.

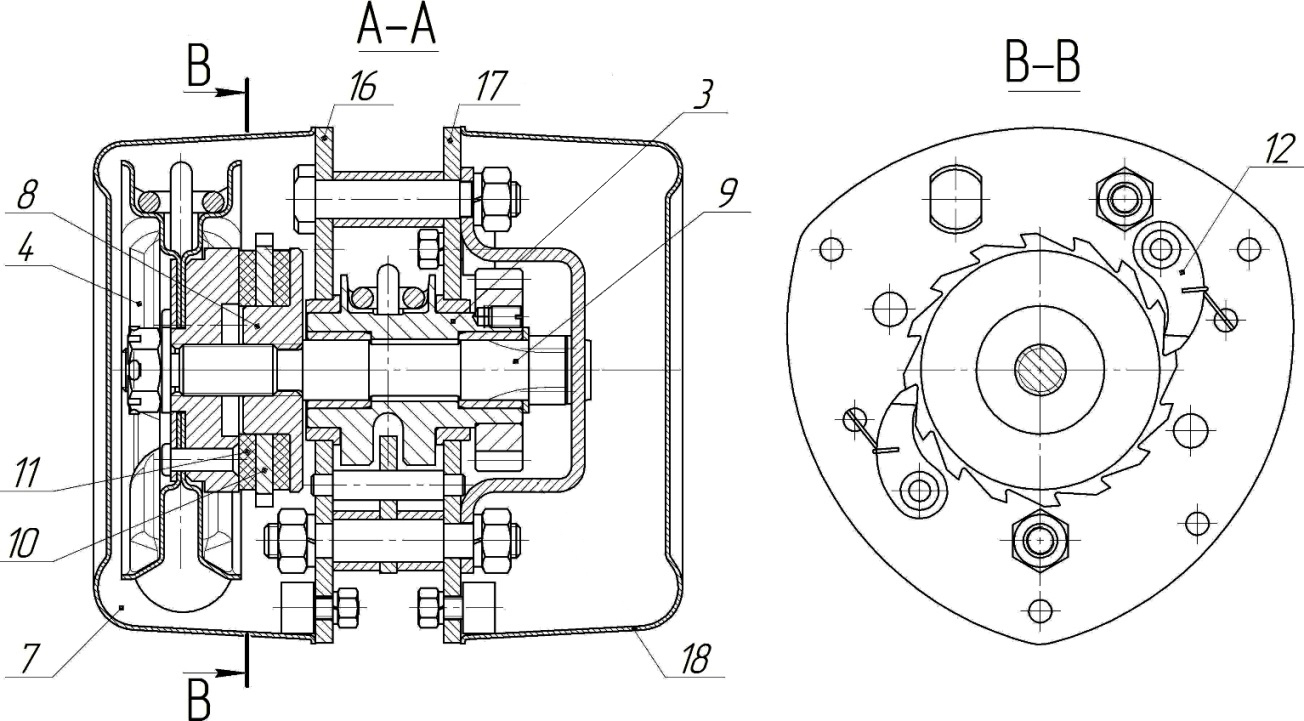

Редуктор тали представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный. Cостоит из ступицы (8), установленной на вал-шестерне (9), храпового колеса (10) между двух фрикционных накладок (11), защёлки (12).
Кошка (1) состоит из двух щек (21), распорки (23) с осью (32) крепления к корпусу тали. В щеке (21) на подшипниках качения установлены ролики (24). Подробнее об устройстве и принципе работы шестеренной тали передвижной ТРШАМ-0,5 в паспорте на изделие.
В комплект поставки входят: механизм тали соединенный с кошкой (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (1шт), упаковка (1 шт), паспорт и руководство по эксплуатации (1шт). Запасовка грузовой и тяговой цепей производится на заводе-изготовителе.
Тали ручные шестеренные производства СВПК (в т.ч. тали ТРШАМ/ТРШБМ всех грузоподъемностей) сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  , что подтверждается сертификатом соответстия - см. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ СООТВЕТСТВИЯ.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
0,5 |
| Масса тали, без цепей, кг, не более |
17,0 |
| Тяговое усилие механизма подъема, Н, не более |
300 |
| Ход тяговой цепи при подъеме груза на 1 м, м |
30 |
| Количество ветвей грузовой цепи |
1 |
| Грузовая цепь |
5х15 (0,54 кг/пог.м) |
| Тяговая цепь |
5х28 (0,44 кг/пог.м) |
| Ширина полок катания подвесного пути, мм |
73-110 |
| Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
| Радиус кривизны подвесного пути, м, не менее |
0,5 |
| Высота подъема, м |
3, 6, 9, 12* |
| Уровень звука при работе, дБА, не более |
60 |
* Определяется длиной грузовой и тяговой цепи. По согласованию возможно изготовление талей с другой высотой подъема.
Длина цепей на таль может быть рассчитана по формулам: для грузовой цепи L=(Н+0,5)м, где Н – высота подъема; Для тяговой цепи L = (2Н-0,6)м.

Тали ручные шестеренные производства ООО "СВПК" внесены в реестр российской промышленной продукции. Дата внесения наших талей в реестр - 29.04.2026г. Номер реестровой записи 10825212.
Скачать выписку из реестра РПП можно ПО ЭТОЙ ССЫЛКЕ или найти на сайте Минпромторга по вышеуказанному номеру записи в реестре.
Тали ручные цепные передвижные ТРШАМ-5,0 изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях. Взрывобезопасная таль имеет другое обозначение, а именно ТРШАУп-Ex-0,5.
Область применения талей во взрывобезопасном (взрывозащищенном) исполнении — взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной Ex-маркировкой, требованиями ГОСТ 31610.0-2019 (IEC 60079-0:2017) и отраслевых правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах. Тали ВБИ также соответствует требованиям ГОСТ 32407-2013 (ISO/DIS 80079-36) и ГОСТ ISO/DIS 80079-37-2013.
Ex-маркировка талей ТРШАУп-Ex во взрывозащищенном исполнении: РВ Ex h I Mb X (группа оборудования I - шахты, рудничный газ, угольная пыль); 1Ex h IIC T4 Gb Х (группа оборудования II - взрывоопасные смеси категорий IIА, IIВ и IIС температурных групп Т1, Т2, Т3, Т4); Ex h IIIC T135°C Db Х (группа оборудования III - пылевоздушная смесь).
Тали ручные шестеренные передвижные ТРШАУп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия, см. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ.
Пример обозначения взрывобезопасной тали передвижной грузоподъемностью 0,5 тонн:
ТРШАУп-Ex-0,5-У1 ТУ 24.09.785-00; где климатическое исполнение/ категория размещения по требованию заказчика могут быть также выполнены У, УХЛ, ХЛ, Т, ОМ / 1, 2, 3, 4, 5.
Пожаробезопасная таль ручная шестеренная передвижная допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
Пример обозначения пожаробезопасной тали передвижной грузоподъемностью 0,5 тонн:
ТРШАМ-0,5-П-II-У1 ТУ 24.09.785-00; где
класс пожароопасной зоны по согласованию с заказчиком
может быть выполнен также П-I; П-IIа; П-III, а климатическое исполнение/ категория размещения могут быть другие (по согласованию).
Срок гарантии на таль ручную передвижную ТРШАМ-0,5 - 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
Назначенный срок службы тали 7 лет, при условии эксплуатации тали в сооветствии с требованиями её эксплуатационной документации. По истечении назначенного срока службы по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока службы с проведением необходимого ремонта или решение об утилизации тали.
Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года. По истечении назначенного срока хранения тали по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока хранения с проведением необходимого ремонта и/или консервации.
Эксплуатация передвижной тали ручной, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с её паспортом и руководством по эксплуатации, Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", иными документами в соответствии с действующим законодательством.
Техническое обслуживание тали производится в соответствии с тебованиями, изложенными в её эксплуатационных документах. В том числе производится внешний осмотр и смазка грузовой цепи консистентной смазкой типа Литол-24. После трех лет эксплуатации таль необходимо подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.
ЗАПРЕЩАЕТСЯ применение талей ручных передвижных ТРШАМ/ТРШБМ для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака, а также эксплуатация талей ручных ТРШАМ в химически активных средах.
>>Вернуться на предыдущую страницу "Тали передвижные ТРШАМ/ТРШБМ"
|
|
|
см. также:
>> Тали передвижные ТРШБМ-3,2
>> Тали передвижные ТРШБМ-5,0
>> Тали передвижные ТРШБМ-10,0
>> Тали передвижные ТРШБМ-20,0
|
|
|

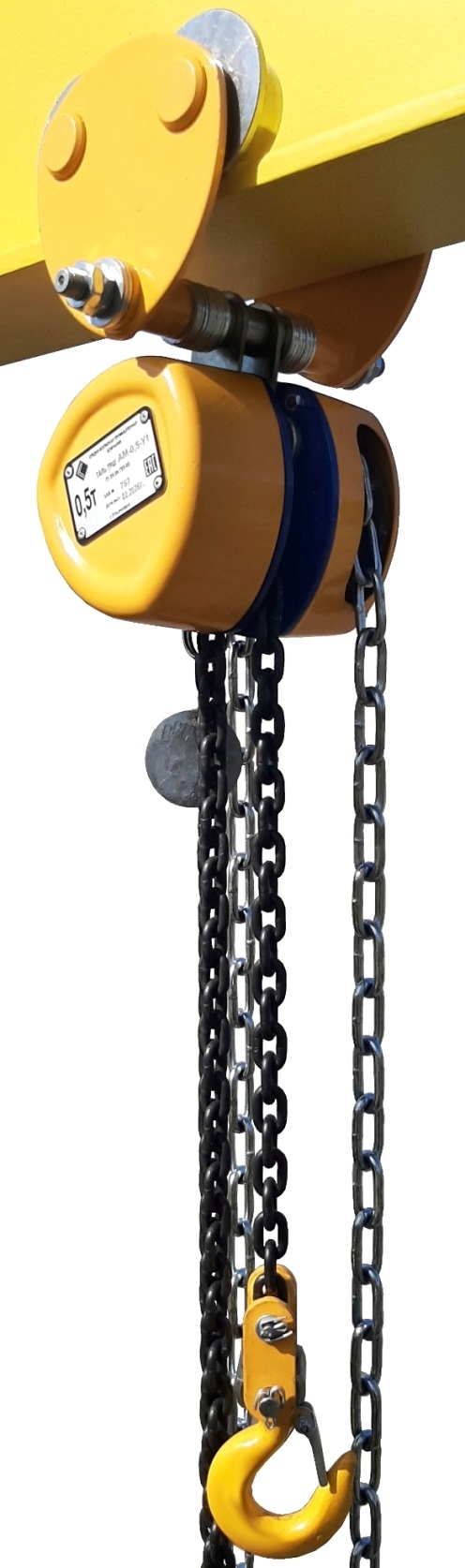

Таль передвижная ручная цепная шестеренная ТРШАМ-0,5.
Таль имеет одну ветвь грузовой цепи (размер цепи 5х15). Грузовая цепь высокопрочная (8-й класс прочности), калиброванная, круглозвенная.

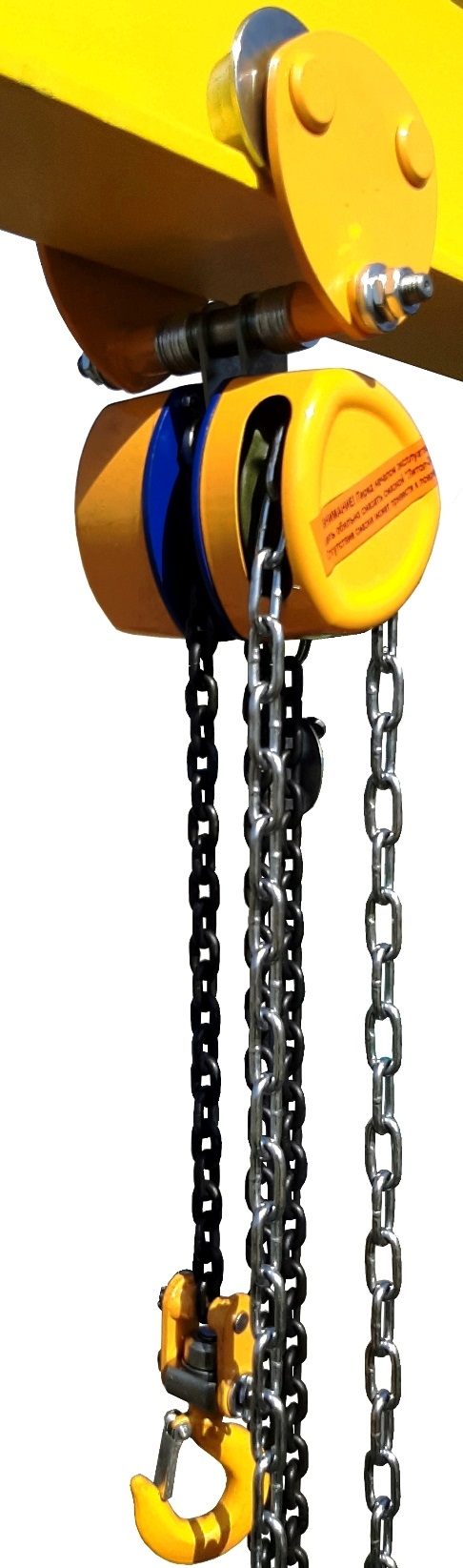

Кошка тали без привода механизма передвижения. На фото выше - вид со стороны корпуса (поз. 18 на схеме) редуктора тали.
|
|
|
|

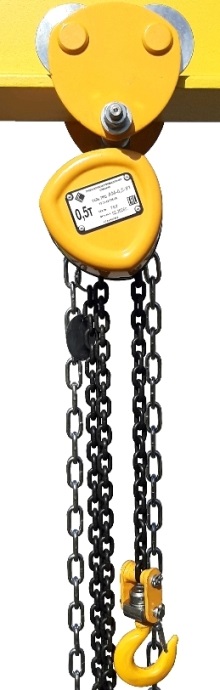

Таль передвижная шестеренная ТРШАМ-0,5.
Cостоит из механизма подъёма соединенного с кошкой, одной тяговой круглозвенной цепи, одной грузовой цепи, а также нижней подвески.
|
|
|

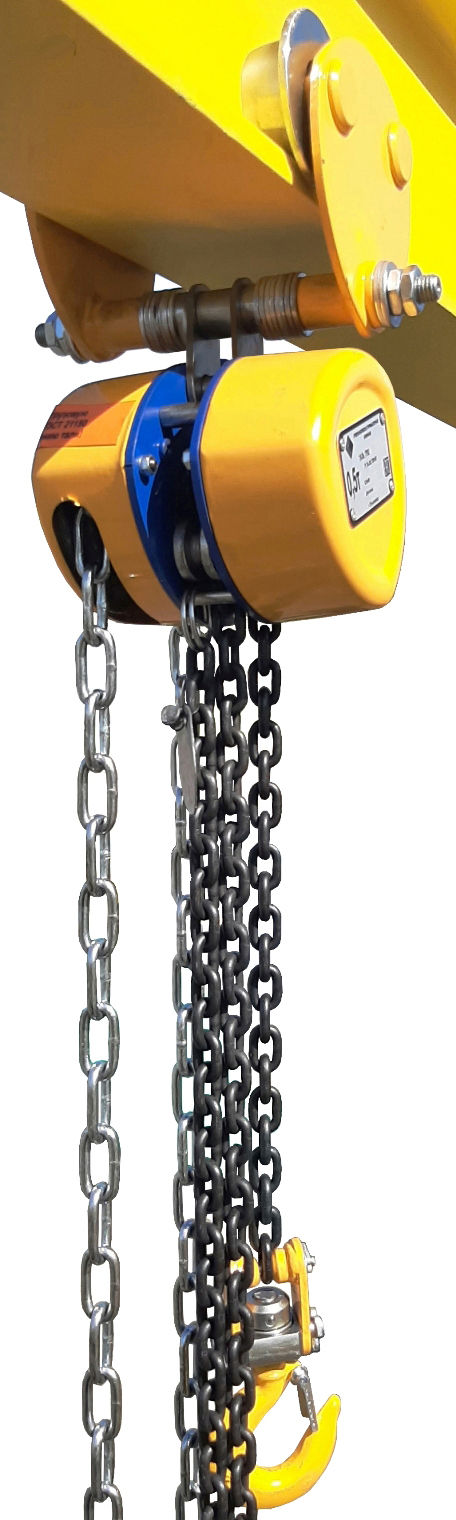

Таль передвижная ручная шестеренная ТРШАМ-0,5. Устанавливается на подвесные подкрановые пути двутаврового профиля.
Крановые пути для установки талей проектируются на основании РД 50:48:0075.03.05 «Рекомендации по устройству и безопасной эксплуатации надземных крановых путей» и ГОСТ Р 56944-2019 «Краны грузоподъемные. Пути рельсовые крановые надземные, общие технические условия».
Уклон рабочих поверхностей подвесных путей должен быть не более 3 мм на 1 м пути.
|
|
|
|
