Таль передвижная ручная шестерённая ТРШБМ-3,2 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 3200 кг, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы классификации режима работы М1, М2, М3 по ГОСТ 34017-2016.
Таль ручная передвижная цепная ТРШБМ-3,2 может эксплуатироваться в закрытом помещении и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ
15150-69. По согласованию с заказчиком может быть изготовлена таль другого климатического исполнения/ категории размещения (У, УХЛ, ХЛ, Т, ОМ /1, 2, 3, 4, 5). Температура окружающей среды при эксплуатации талей - в соответствии с выбранным климатическим исполнением и категорией размещения.
Таль передвижная ручная цепная ТРШБМ-3,2 монтируется на однорельсовых двутавровых балках с шириной полки от 110 до 150 мм (соответствует двутаврам 24М, 30М, 36М, 45М ГОСТ 19425-74) с соблюдением требований по допускаемому уклону и кривизне подвесного пути.
Балки ездовые для талей проектируются на основании РД 50:48:0075.03.05 «Рекомендации по устройству и безопасной эксплуатации надземных крановых путей» и ГОСТ Р 56944-2019 «Краны грузоподъемные, Пути рельсовые крановые надземные. Общие технические условия»
Тали ручные передвижные цепные ТРШБМ-3,2 имеют привод механизма передвижения (буква Б в обозначении типа тали ТРШБМ). Перемещение тали по подвесному пути осуществляется приложением усилия оператора тали к тяговой цепи механизма передвижения.
Привод механизма передвижения смонтирован на одной из щек кошки. См. на фото справа вид со стороны тяговой звездочки и щеки с ведущими роликами.

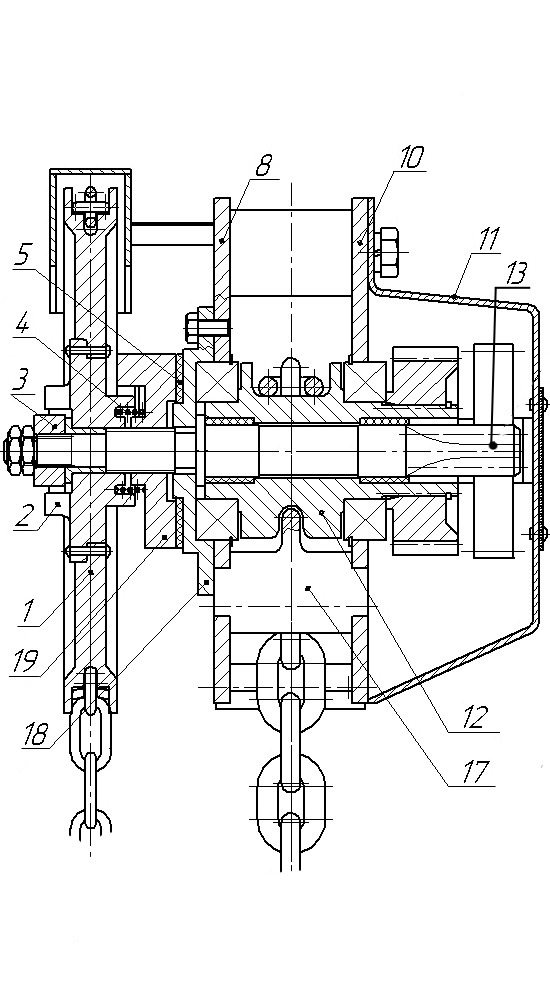

Ручная цепная таль ТРШБМ-3,2 состоит из кошки (9), механизма тали (состоящего из: двух силовых щек 8 и 10, редуктора с грузоупорным тормозом, корпуса 11, установленной в подшипниках грузовой звездочки 12, тяговой звездочки 1), нижней подвески (14), грузовой цепи (15), тяговых цепей (16 и 26).
Тормоз автоматический дисковый грузоупорный состоит из ступицы (19), навинченной на вал-шестерню (13), чашки (18), закрепленной на щеке (8). Фрикционная накладка (5) находится между ступицей (19) и чашкой (18), пружина (4) поджимает ступицу. Кулачок (3) установлен на вал-шестерне и входит в зацепление с тяговой звездочкой (1).
Кошка (9) состоит из щек (34 и 36), распорки с осью (32) крепления к корпусу тали. В щеке (36) на подшипниках качения установлены ведомые ролики (33). В щеке (34) смонтирован механизм передвижения, состоящий из тяговой звездочки (25), тяговой цепи (26), ограничителя цепи (27), ведущих роликов (28), на ребордах которых выполнены зубчатые венцы, входящие в зацепление с валом-шестерней (29). Подробнее об устройстве и принципе работы шестеренной тали передвижной ТРШБМ - в паспорте на изделие.
Редуктор тали представляет собой двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.
В комплект поставки входят: механизм тали в сборе с кошкой (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (2шт), упаковка (1 шт), паспорт и руководство по эксплуатации (1шт). Запасовка грузовой и тяговых цепей производится на заводе-изготовителе.
Тали передвижные цепные ТРШБМ всех грузоподъемностей сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  , что подтверждается СЕРТИФИКАТОМ СООТВЕТСТВИЯ.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
3,2 |
| Масса тали, без цепей, кг, не более |
54,0 |
| Тяговое усилие механизма подъема, Н, не более |
380 |
| Тяговое усилие механизма перемещения, Н, не более |
175 |
| Ход тяговой цепи при подъеме груза на 1 м, м |
87 |
| Количество ветвей грузовой цепи |
1 |
| Грузовая цепь |
10х30 |
| Тяговая цепь |
5х26 |
| Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
| Радиус кривизны подвесного пути, м, не менее |
2,5 |
| Уровень звука при работе, ДБА, не более |
60 |
| Ширина полок катания, мм |
110 - 150 |
| Номера профилей ездовых балок (ГОСТ 8239) |
24М, 30М, 36М |
| Высота подъема, м |
3, 6, 9, 12* |
* Определяется длиной грузовой и тяговой цепи. По согласованию возможно изготовление талей с иной, в том числе с большей высотой подъема.
Высокая надежность конструкции тали передвижной ТРШБМ-3,2 обусловлена применением качественных конструкционных материалов и комплектующих, точностью механической обработки деталей, соблюдением технологии изготовления деталей, термообработки, нанесения покрытий, сборки узлов и изделия в целом.
Для талей передвижных соответствующей грузоподъемности - имеет компактную конструкцию и небольшую строительную высоту (расстояние между опорной поверхностью двутавра и нижним крюком).
На фото слева - показан узел сопряжения тали и кошки. На фото справа - нижняя крюковая подвеска тали ручной передвижной шестеренной ТРШБМ-3,2.
Тали ручные шестеренные передвижные ТРШБМ-3,2 изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях. Взрывобезопасная таль имеет другое обозначение, а именно ТРШБп-Ex-3,2
Область применения талей во взрывобезопасном (взрывозащищенном) исполнении — взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной Ex-маркировкой, требованиями ГОСТ 31610.0-2019 (IEC 60079-0:2017) и отраслевых правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах. Тали ВБИ также соответствует требованиям ГОСТ 32407-2013 (ISO/DIS 80079-36) и ГОСТ ISO/DIS 80079-37-2013.
Таль, относящаяся к группе оборудования I, имеет дополнительную Ex-маркировку РВ Ex h I Mb X и должна обеспечивать применение в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или горючей пыли при нормальных атмосферных условиях.
Таль, относящаяся к группе оборудования II, имеет дополнительную Ex-маркировку 1Ex h IIC T4 Gb Х и должна обеспечивать применение во взрывоопасных зонах классов 1 и 2 по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3, Т4 по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010.
Таль, относящаяся к группе оборудования III, имеет дополнительную Ex-маркировку Ex h IIIC T135°C Db Х и должна обеспечивать применение в местах с взрывоопасной средой, создаваемой пылевоздушной смесью.
Тали ручные цепные передвижные ТРШБУп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия. См. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ соответствия.
Пример обозначения взрывобезопасной тали передвижной грузоподъемностью 3200 кг:
ТРШБп-Ex-3,2-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие.
Таль пожаробезопасная ТРШБМ-3,2 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
Пример обозначения пожаробезопасной тали передвижной с уменьшенным вертикальным подходом грузоподъемностью 3,2 тонн: ТРШБМ-3,2-П-I-У1 ТУ 24.09.785-00; где класс пожароопасной зоны по согласованию с заказчиком может быть выполнен также П-II; П-IIа; П-III, а климатическое исполнение/ категория размещения также У2; У3; У4; УХЛ1; УХЛ4; ХЛ1; ХЛ2 или другие (по согласованию).
Срок гарантии на таль ручную передвижную ТРШБМ-3,2 - два года со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки с предприятия-изготовителя.
Назначенный cрок службы тали - 7 лет при условии выполнения требований, изложенных в эксплуатационной документации. По истечении назначенного срока службы должно быть принято решение об установлении нового назначенного срока службы с проведением необходимого ремонта или решение об утилизации тали.
Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года. По истечении назначенного срока хранения тали по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока хранения с проведением необходимого ремонта и/или консервации.
Эксплуатация передвижной тали ручной, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", паспортом/руководством по эксплуатации, иными документами в соответствии с действующим законодательством.
Техническое обслуживание тали проводится в порядке, определенном эксплуатационной документацией на таль. В том числе проводится внешний осмотр тали и смазка её грузовой цепи консистентной смазкой типа Литол-24. После трех лет эксплуатации таль необходимо подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.
ЗАПРЕЩАЕТСЯ применение талей ручных передвижных ТРШБМ для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака, а также эксплуатация в химически активных средах.
>>Вернуться на предыдущую страницу "Тали передвижные ТРШБМ и ТРШБК"
|
|
|
см. также:
>> Тали передвижные ТРШАМ-0,5
>> Тали передвижные ТРШБМ-1,0
>> Тали передвижные ТРШБМ-2,0
>> Тали передвижные ТРШБМ-5,0
>> Тали передвижные ТРШБМ-10,0
>> Тали передвижные ТРШБМ-20,0
|
|
|
Таль передвижная ручная шестеренная ТРШБМ-3,2. Таль имеет одну ветвь грузовой цепи 10х30.
|
|
|
|
Тали ручные шестеренные производства СВПК (предвижные, стационарные и рычажные) внесены в реестр российской промышленной продукции. Реестровая запись №10825212. Внесена 29 апреля 2026 года. Срок действия записи до 28 апреля 2029 года.
Выписку из реестра РПП можно посмотреть по ЭТОЙ ССЫЛКЕ.
|
|
|
|
Таль шестеренная передвижная ТРШБМ-3,2. Вид на таль со стороны тягового колеса механизма подъема.
|
|
|
|
Таль ручная передвижная шестеренная ТРШБМ-3,2.
Представляет собой стационарную таль ТРШСМ-3,2, соединенную с кошкой грузоподъемностью 3,2 т.
Кошка состоит из щек, распорки с серьгой, закрепленной к корпусу тали. В щеках на подшипниках качения установлены ролики (ведущие и ведомые).
|
|
|
|
