Таль ручная шестеренная передвижная с уменьшенным вертикальным подходом ТРШБМУ-10,0 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 10,0 тонн включительно, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы классификации режима работы М1, М2 или М3 по ГОСТ 34017-2016.
Таль передвижная цепная ТРШБМУ-10,0 может эксплуатироваться в закрытом помещении, а также на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ 15150-69. По требованию заказчика в согласованном порядке может быть изготовлена таль другого климатического исполнения (У, УХЛ, ХЛ, Т, ОМ)/ категории размещения (1, 2, 3, 4, 5). Разрешенная температура окружающей среды при эксплуатации тали - в соответствии с выбранным климатическим исполнением.
Передвижная таль цепная шестеренная ТРШБМУ-10,0 монтируется на однорельсовых двутавровых балках с шириной полки от 100 до 310 мм.
Передвижные цепные тали шестеренные ТРШБМУ - с приводом механизма передвижения (на что указывает буква Б в обозначении тали в соответствии с ГОСТ). Перемещение тали по подвесному пути осуществляется приложением усилия оператора тали к тяговой цепи кошки тали.

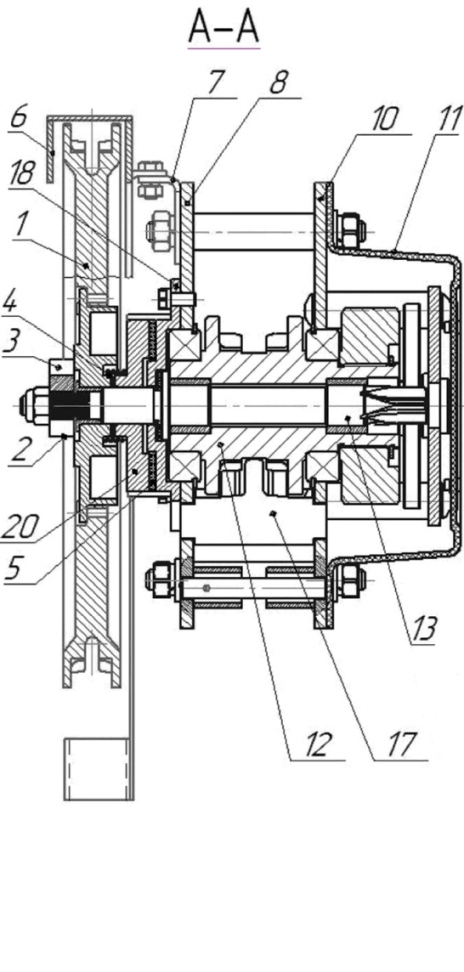

Таль (см. рис. выше и ниже) состоит из кошки 9, двух силовых щёк 8 и 10, нижней подвески 14, редуктора с грузоупорным тормозом, корпуса 11, грузовой звездочки 12, установленной в подшипниках, тяговой звёздочки 1, грузовой цепи 15, тяговых цепей 16 и 26 и ограничителя 6 с кронштейном 7.
Редуктор - двухступенчатый двухпоточный цилиндрический соосный с передачами внешнего зацепления. Тормоз — автоматический, дисковый, грузоупорный состоит из ступицы 20 (навинченной на вал-шестерню 13), чашки 18, закрепленной на щеке 8. Фрикционная накладка 5 находится между ступицей 20 и чашкой 18. Пружина 4 поджимает ступицу. Тяговая звездочка 1 свободно установлена на вал-шестерне и входит в зацепление со ступицей и вал-шестерней. Кулачок 3 установлен на вал-шестерне и входит в зацепление с тяговой звездочкой 1.
Кошка 9 состоит из щек 34 и 36, распорки 35 с осями 32 крепления к корпусу тали. В щеке 36 на подшипниках качения установлены ведомые ролики 33. В щеке 34 смонтирован механизм передвижения, состоящий из тяговой звездочки 25, тяговой цепи 26, ограничителя цепи 27, ведущих роликов 28, на ребордах которых выполнены зубчатые венцы, входящие в зацепление с валом-шестерней 29.
При вращении тяговой звездочки 25 посредством тяговой цепи 26, крутящий момент передается через вал-шестерню 29 на ведущие ролики 28, который перемещают кошку по подвесному пути. От спадания тяговая цепь удерживается ограничителем 27. Подробнее об устройстве и принципе работы тали передвижной с уменьшенной строительной высотой ТРШБМУ-10,0 - в паспорте на изделие...

В комплект поставки входят: таль соединенная с кошкой (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (2шт - одна на таль, вторая на кошку), тара, паспорт и руководство по эксплуатации на таль (1шт).
Серийный выпуск талей ручных шестеренных производства СВПК грузоподъемностью от 0,16 до 20 тонн (в том числе тали ручной ТРШБМУ-10,0) соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"
 , что подтверждается СЕРТИФИКАТОМ СООТВЕТСТВИЯ.

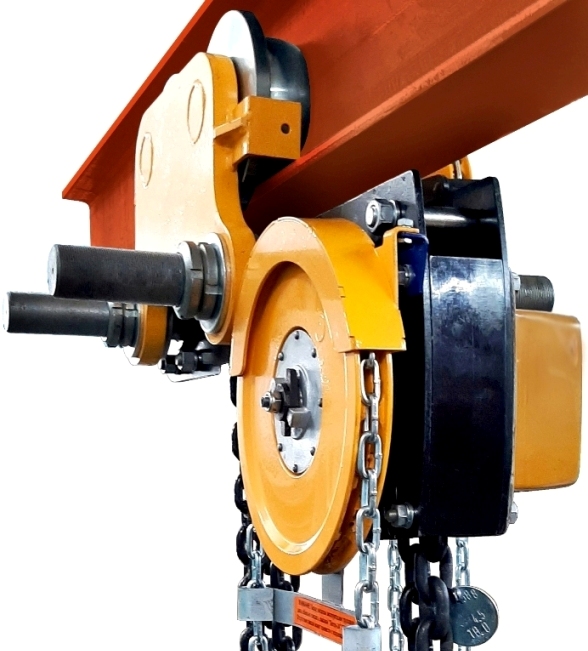

Слева - механизм тали, вид со стороны тягового колеса механизма подъема. Механизм тали соединен с кошкой, имеющей конструкцию, обеспечивающую минимальную строительную высоту. Соединение тали с кошкой неразъемное, регулируемое, что позволяет устанавливать таль на двутавры с различной шириной полки от 100 до 310 мм.
Таль должна подвешиваться только на пути, способные выдержать поднимаемый груз и вес тали - в соответствии с требованиями действующей нормативно-технической документации (см. РД 50:48:0075.03.05 и ГОСТ Р 56944-2019).

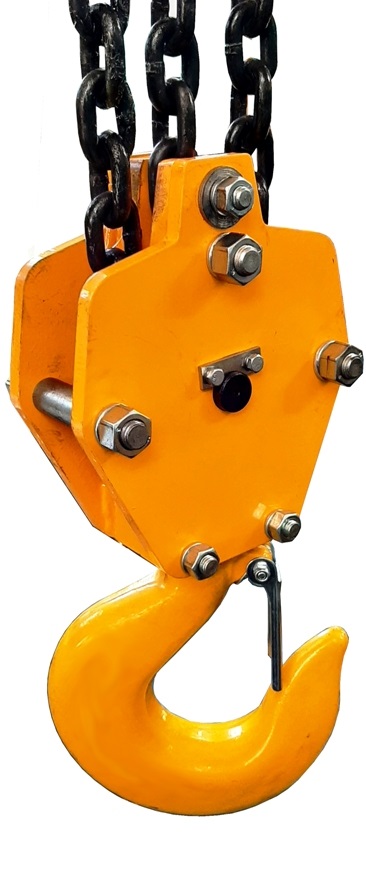

Справа - нижняя крюковая подвеска. При проведении технического обслуживания состояние крюка подлежит контролю. Не допускаются трещины и надрывы на поверхности, износ зева крюка более чем на 10% от высоты сечения.
| Характеристика |
Значение |
| Грузоподъемность тали, т |
10,0 |
| Масса тали, без цепей, кг, не более |
150 |
| Тяговое усилие механизма подъема, Н, не более |
340 |
| Тяговое усилие механизма передвижения, Н, не более |
250 |
| Ход тяговой цепи при подъеме груза на 1метр, метров |
270 |
| Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
| Радиус закругления (кривизны) подвесного пути, м, не менее |
3,85 |
| Количество ветвей грузовой цепи |
3 |
| Ширина полки катания профилей ездовых двутавровых балок, мм |
100-310 |
| Уровень звука при работе, не более, дБА |
60 |
Цепная таль передвижная ТРШБМУ-10,0 имеет три ветви грузовой цепи. Применяемая грузовая цепь с размерами звена 10х30, стальная, круглозвенная, калиброванная, высокопрочная (8 класс прочности). Масса 1 погонного метра цепи - 2,2 кг.
Применяемая на тали и на кошке тяговая цепь - 5х26, стальная, круглозвенная, калиброванная. Масса 1 пог. метра цепи - 0,46 кг.
Длина цепей на таль может быть рассчитана по формулам: для грузовой цепи L=(3Н+1,0)м, где Н – высота подъема; Для одной тяговой цепи L = (2Н-0,6)м.
Тали ручные передвижные цепные ТРШБМУ-10,0 изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях. Взрывобезопасная таль имеет другое обозначение, а именно ТРШБУп-Ex-10,0
Область применения талей во взрывобезопасном (взрывозащищенном) исполнении — взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной Ex-маркировкой, требованиями ГОСТ 31610.0-2019 (IEC 60079-0:2017) и отраслевых правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах. Тали ВБИ также соответствует требованиям ГОСТ 32407-2013 (ISO/DIS 80079-36) и ГОСТ ISO/DIS 80079-37-2013.
Таль, относящаяся к группе оборудования I, имеет дополнительную Ex-маркировку РВ Ex h I Mb X и должна обеспечивать применение в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или горючей пыли при нормальных атмосферных условиях.
Таль, относящаяся к группе оборудования II, имеет дополнительную Ex-маркировку 1Ex h IIC T4 Gb Х и должна обеспечивать применение во взрывоопасных зонах классов 1 и 2 по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIА, IIВ и IIС и температурных групп Т1, Т2, Т3, Т4 по ГОСТ 31610.20-1-2016/IEC 60079-20-1:2010.
Таль, относящаяся к группе оборудования III, имеет дополнительную Ex-маркировку Ex h IIIC T135°C Db Х и должна обеспечивать применение в местах с взрывоопасной средой, создаваемой пылевоздушной смесью.
Тали ручные цепные передвижные ТРШБУп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы
во взрывоопасных средах" , что подтверждается сертификатом соответствия. См. страницу СЕРТИФИКАТЫ и ДЕКЛАРАЦИИ соответствия.
Пример обозначения взрывобезопасной тали передвижной грузоподъемностью 10000 кг:
ТРШБУп-Ex-10,0-У1 ТУ 24.09.785-00; где климатическое исполнение/категория размещения по требованию заказчика и согласованию с производителем могут быть другие.
Таль пожаробезопасная ТРШБУп-10,0 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.
Пример обозначения пожаробезопасной тали передвижной с уменьшенным вертикальным подходом грузоподъемностью 10 тонн: ТРШБМУ-10,0-П-I-У1 ТУ 24.09.785-00; где класс пожароопасной зоны по согласованию с заказчиком может быть выполнен также П-II; П-IIа; П-III, а климатическое исполнение/ категория размещения также У2; У3; У4; УХЛ1; УХЛ4; ХЛ1; ХЛ2 или другие (по согласованию).
Срок гарантии на таль с уменьшенной строительной высотой ручную передвижную ТРШБМУ-10,0 - 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
Назначенный cрок службы тали - 7 лет при условии выполнения требований, изложенных в паспорте и руководстве по эксплуатации. По истечении назначенного срока службы должно быть принято решение об установлении нового назначенного срока службы с проведением необходимого ремонта или решение об утилизации тали.
Назначенный срок хранения тали в законсервированном виде: под навесом (условия 5(ОЖ4) по ГОСТ15150-69) — 1 год; в закрытом помещении (условия 2(С) по ГОСТ15150-69) — 2 года. По истечении назначенного срока хранения тали по результатам технического обследования и диагностирования должно быть принято решение об установлении нового назначенного срока хранения с проведением необходимого ремонта и/или консервации.
Эксплуатация передвижной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения" (ФНП), ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), паспортом и руководством по эксплуатации.
Таль не предназначена для транспортирования людей, расплавленного и раскаленного металла, ядовитых и взрывчатых веществ, для эксплуатации в помещении с парами кислот и щелочей.
Изготовитель оставляет за собой право вносить конструктивные изменения, существенно не изменяющие конструкцию тали, и производить замену комплектующих изделий без отражения их на сайте.
>>Вернуться на предыдущую страницу "Тали передвижные шестеренные с уменьшенной строительной высотой"
|
|
|
см. также:
>>Передвижная таль ТРШАМУ-0,5
>>Таль передвижная ТРШБМУ-1,0 УЛЬТРА
>>Передвижная таль ТРШБМУ-1,0
>>Передвижная таль ТРШБМУ-2,0
>>Передвижная таль ТРШБМУ-3,2
>>Передвижные тали ТРШБМУ-5,0
>>Передвижные тали ТРШБМУ-5,0 Ультра
>>Передвижные тали ТРШБУ
|
|
Таль ручная передвижная с малой строительной высотой ТРШБМУ-10,0.
Данная таль имеет уникально малую для ручных передвижных талей большой грузоподъемности строительную высоту - благодаря специальной конструкции кошки, оригинальной кинематической схеме и способу сочленения механизма тали с кошкой.
|
|
|
|
Тали ручные шестеренные типа ТРШ производства СВПК (стационарные, передвижные, рычажные) внесены в реестр российской промышленной продукции. Номер реестровой записи 10825212. Дата внесения записи 29.04.2026. Срок действия до 28.04.2029.
Выписку из реестра РПП можно посмотреть по ЭТОЙ ССЫЛКЕ.
|
|
|

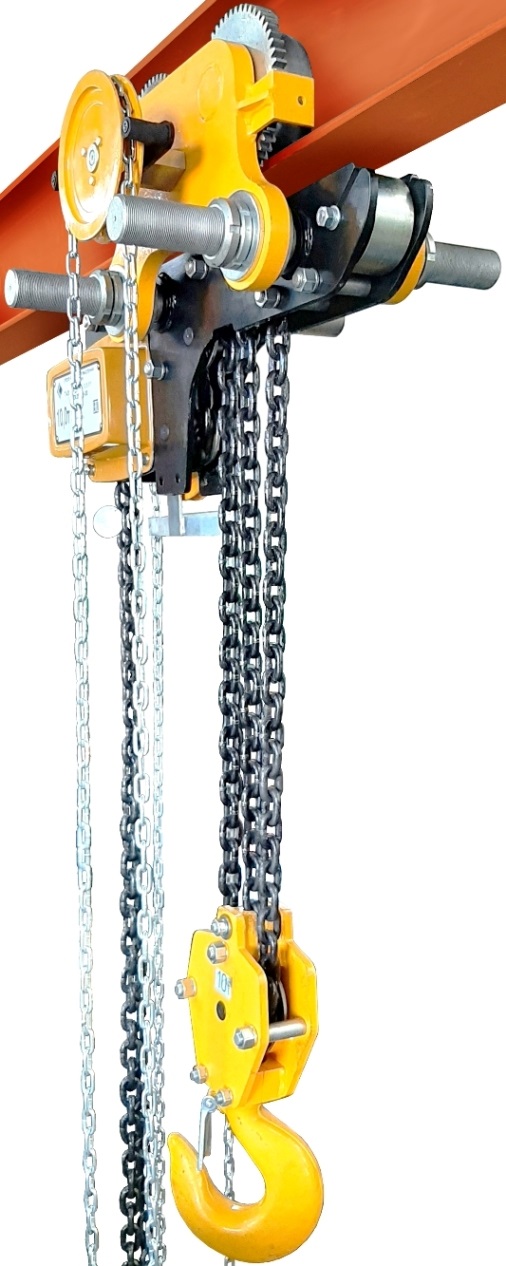

Таль с уменьшенной строительной высотой ручная шестеренная ТРШБМУ-10,0.
Перед началом эксплуатации грузовая цепь (10х30) тали ТРШБМУ-10,0 по всей длине обильно смазывается пластичной смазкой Литол-24.
|
|
|
|

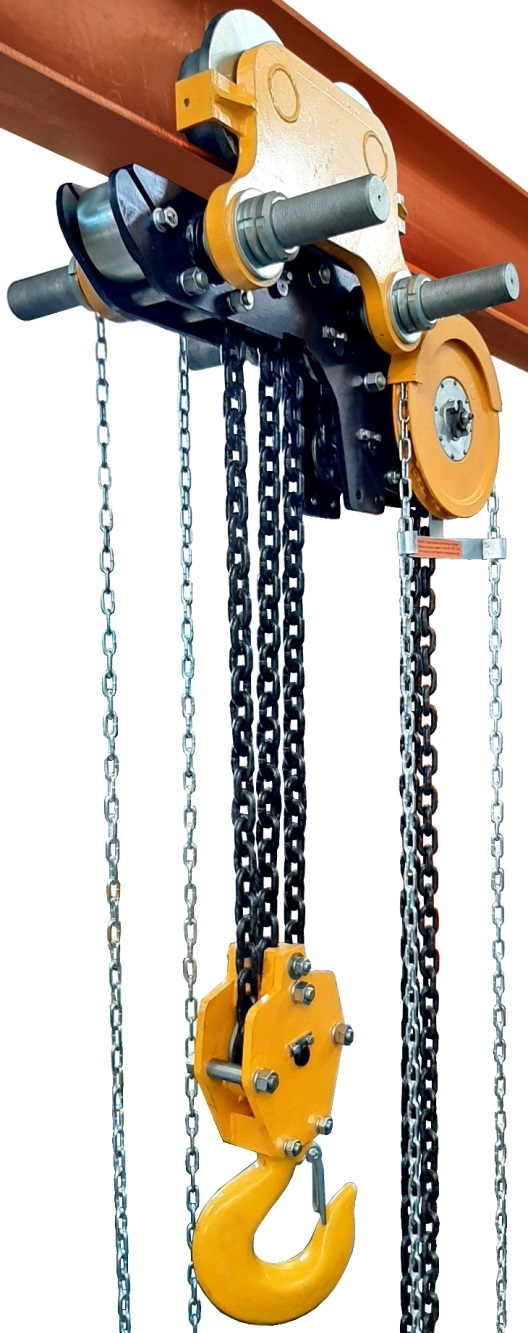

Таль ручная цепная передвижная ТРШБМУ-10,0.
В процессе эксплуатации таль подлежит периодическому техническому обслуживанию и техническому освидетельствованию, которые проводятся в соответствии с требованиями эксплуатационной документации на таль и ФНП "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения".
|
|
|
|
Таль ручная цепная передвижная ТРШБМУ-10,0.
Таль, как грузоподъемное средство, является машиной повышенной опасности и требует при эксплуатации особого внимания.
|
|
|
|
