Тали передвижные цепные ручные шестеренные ТРШБМ-2,0 с поворотным кожухом тяговой цепи предназначены для подъёма, удержания в поднятом положении и опускания груза, а также для перемещения груза по подвесному пути двутаврового профиля при различных работах в режиме не выше группы режима 1М по ГОСТ 25835.
Тали ручные передвижные шестеренные ТРШБМ могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов тали
соответствуют исполнению У1 ГОСТ 15150. По согласованному с производителем требованию заказчика могут изготавливаться тали передвижные ТРШБМ с другим климатическим исполнением и/или категорией размещения. Разрешается эксплуатация талей при температуре окружающей среды не ниже минус 40 град С.
Тали передвижные ручные цепные ТРШБМ-2,0 монтируются на однорельсовых двутавровых балках №№ 24М, 30М, 36М по ГОСТ 19425 и №№ 20, 22, 24, 27, 30 по ГОСТ 8239.
При установке талей передвижных необходимо соблюдение требований по допускаемому уклону и кривизне подвесного пути (см. таблицу ниже).
Тали шестеренные передвижные ТРШБМ г/п 2,0 тонны имеют механизм передвижения (буква Б в обозначении типа тали ТРШБМ). Перемещение тали по подвесному пути осуществляется приложением усилия оператора тали к тяговой цепи механизма перемещения.

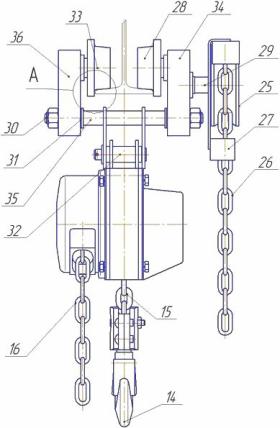

Ручная таль передвижная шестеренная ТРШБМ состоит из кошки, нижней подвески, грузовой цепи, двух тяговых цепей и механизма тали, соединенного с кошкой. Механизм тали состоит из двух силовых щёк, редуктора с грузоупорным тормозом, корпуса, грузовой звездочки, тяговой звёздочки и кожуха.
Кошка состоит из щек, распорки с осью крепления к корпусу тали. В щеках на подшипниках качения установлены ролики - 2 ведущих и 2 ведомых. Подробнее об устройстве и принципе работы тали передвижной ТРШБМ - в паспорте на изделие.
В комплект поставки входят: таль (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (2шт), тара - деревянный ящик (1 шт), паспорт на таль, совмещенный с руководством по эксплуатации (1шт). Запасовка грузовой и тяговой цепей производится на заводе-изготовителе.
Серийный выпуск талей ручных шестеренных производства СВПК (в т.ч. модели ТРШБМ) соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"  . Сертификат соответствия см. ЗДЕСЬ.

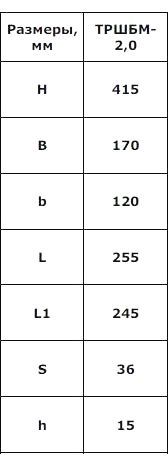

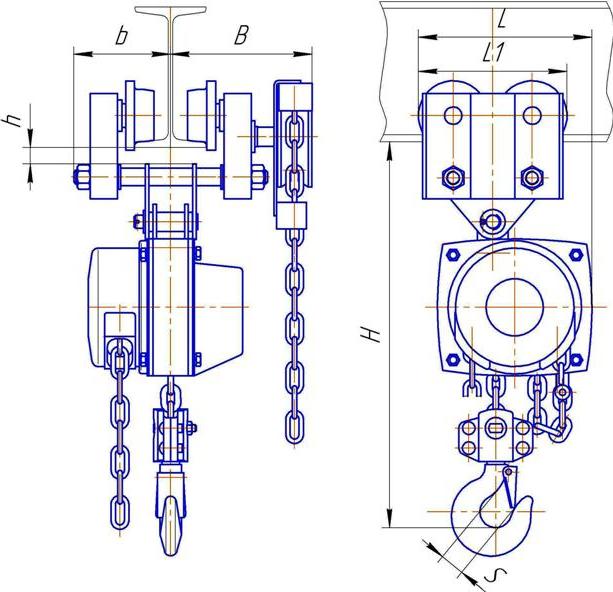

| Характеристика |
ТРШБМ-2,0 |
| Грузоподъемность тали, т |
2,0 |
| Масса тали, без цепей, кг, не более |
35,0 |
| Тяговое усилие механизма подъема, Н, не более |
320 |
| Ход тяговой цепи при подъеме груза на 1 м, м |
71 |
| Количество ветвей грузовой цепи |
1 |
| Грузовая цепь |
8х24 |
| Тяговая цепь (на тали и на кошке) |
5х26 |
| Усилие на тяговой цепи механизма перемещения, Н, не более |
145 |
| Допускаемый уклон подвесного пути, мм на 1м пути, не более |
3 |
| Радиус кривизны подвесного пути, м, не менее |
1,6 |
Ручные тали передвижные шестеренные ТРШБМ-2,0 имеют двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.

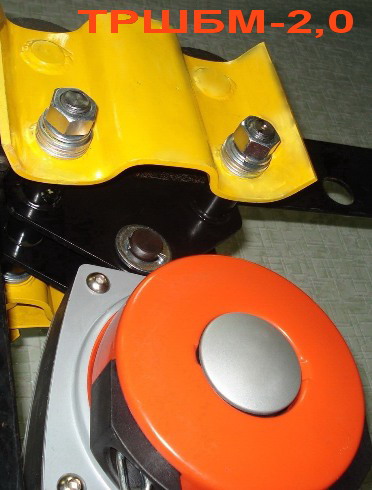

Тали передвижные ручные ТРШБМ-2,0. Слева - вид на поворотный кожух тяговой цепи. Справа - вид на узел сопряжения механизма тали с кошкой.
Срок гарантии на тали ручные передвижные шестеренные ТРШБМ - 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя.
Срок службы передвижных талей - 7 лет, при условии выполнения требований по эксплуатации и обслуживанию тали, изложенных в руководстве по эксплуатации.
Эксплуатация передвижных талей ТРШБМ, их техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с ПРАВИЛАМИ устройства и безопасной эксплуатации грузоподъемных кранов.
Техническое обслуживание талей заключается во внешнем осмотре, смазке грузовой цепи консистентной смазкой Литол-24. После трех лет эксплуатации таль подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.
!ЗАПРЕЩАЕТСЯ! применение талей ручных передвижных ТРШБМ для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака, а также эксплуатация в химически активных средах!
>>Вернуться на предыдущую страницу "Тали передвижные ТРШБМ и ТРШБК"
|
|
|
см. также:
>> Тали передвижные ТРШАМ-0,5
>> Тали передвижные ТРШБМ-1,0
>> Тали передвижные ТРШБМ-3,2
>> Тали передвижные ТРШБМ-5,0
>> Тали передвижные ТРШБМ-10,0
>> Тали передвижные ТРШБМ-20,0
|
|
|
Ручная передвижная таль ТРШБМ-2,0. Конструктивно представляет собой таль стационарную ТРШСМ-2,0 интегрированную с кошкой ручной К2,0Б (с механизмом передвижения).
|
|
|
|

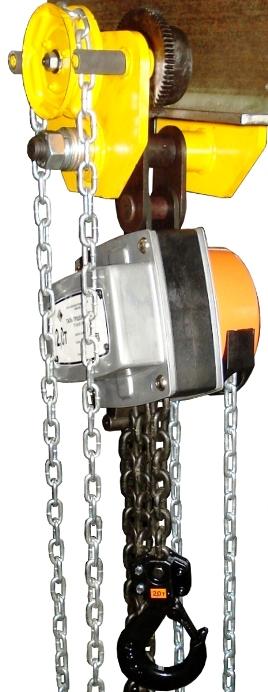

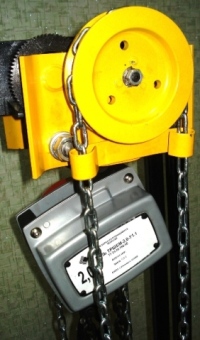

Таль ручная передвижная шестеренная ТРШБМ-2,0.
Таль имеет одну ветвь грузовой цепи (размеры 8х24). Тяговая цепь 5х26 оцинкованная - как на тали, так и на кошке. Крюк нижней грузовой подвески - с защелкой.
Таль передвижная ТРШБМ-2,0 с поворотным кожухом тяговой цепи, повышающим безопасность и удобство работы оператора тали.
|
|
|
|

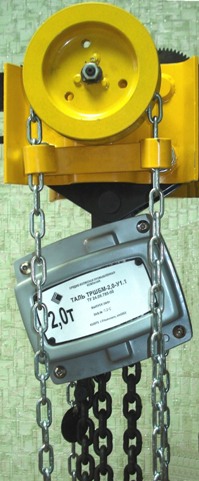

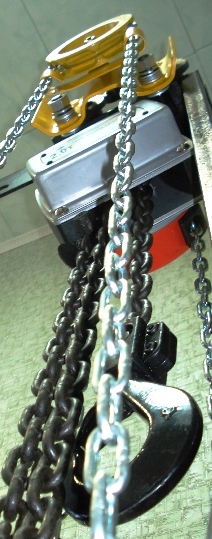

Таль передвижная ручная шестеренная ТРШБМ-2,0. Вид снизу, со стороны нижней крюковой подвески.
|
|
|
|
